下面对螺丝制图的基本知识进行讲解。

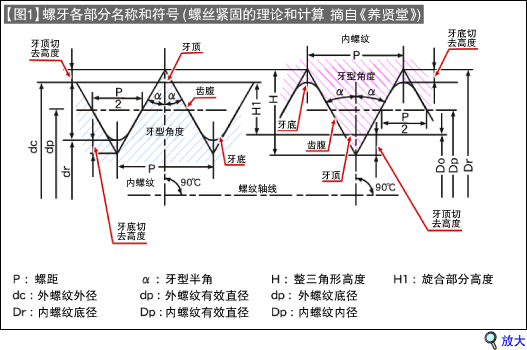

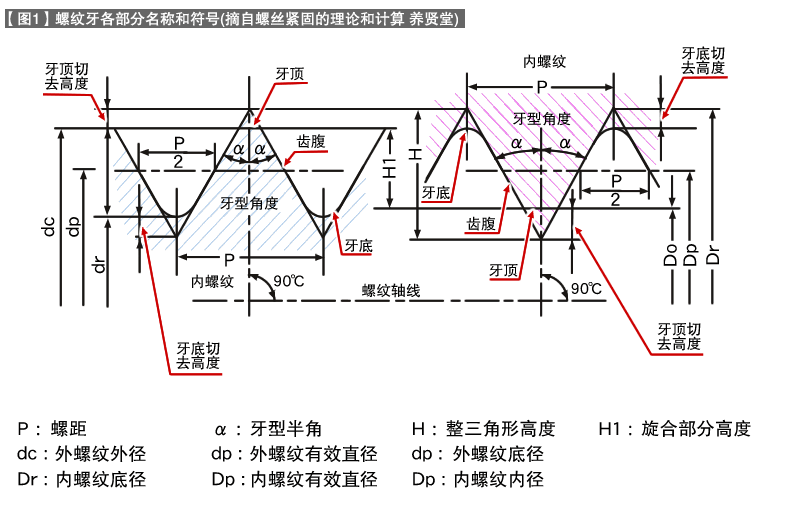

（1）螺丝的各部分名称

（2）螺丝制图的基本知识（例图全部摘自JIS B0002）

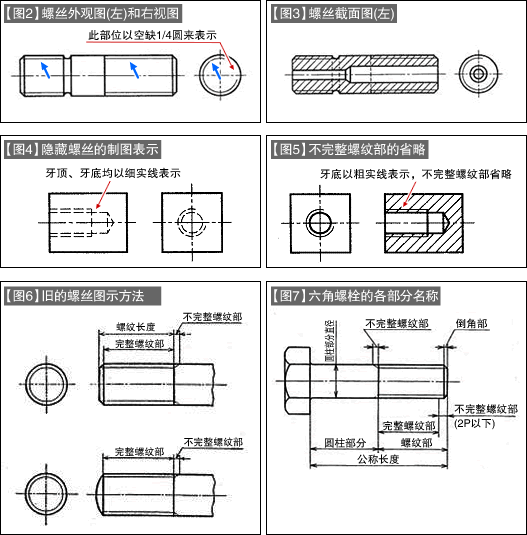

螺丝的形状较复杂，在轴的外周有山形的螺牙呈螺旋状环绕，因此螺丝制图原则上以简略图来表示（【图2】）。螺丝端部方向的制图表现手法现在发生了变更＜以下-b)项＞。旧的表现方法请参阅【图6】。

a）螺丝的外形图

・ 外螺纹的外径和内螺纹的内径以粗实线表示
・ 外螺纹牙底直径和内螺纹牙底直径以细实线表示（【图2】的蓝箭头线）

b）螺纹侧视图

・ 螺纹的牙底以细实线描绘圆周的约3/4（【图2】的右图）来表示。通常以空缺右上方的1/4圆来表
   示。

c）螺丝零件的截面图

・ 螺纹部的截面图（【图3】的左图）以延伸到螺牙顶部的粗实线阴影来绘制。

d）被遮住的螺纹

・ 以【图4】中所示的细虚线来表示牙顶和牙底

e）不完整螺纹部

・ 不完整螺纹部在功能上必要时或者需要指示加工尺寸时，以倾斜的细实线来表示，一般可省略
   （【图5】）。

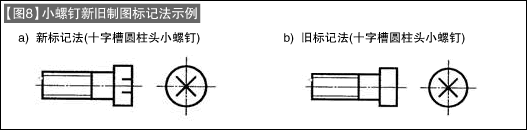

具有各种头部形状的小螺丝的制图表现手法也发生了变更。详情请参阅JIS B0002-3。

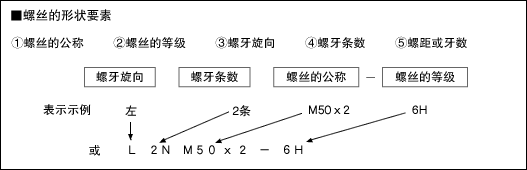

（3）螺丝的表示方法

螺丝有很多形状要素，因此必须在设计前，对螺丝的表示方法也预先有所了解。

下一讲将对多个螺孔/自攻螺孔的设计制图基本知识进行讲解。
