旋转轴承是以高精度、低摩擦状态支持旋转轴的机械零件。长时间获得稳定性能，能避免旋转运动对轴承机构部产生不良影响（【表1】）的配合设计非常重要。

【表1】轴承机构部的配合设计和要解决的课题

轴承机构部的课题 轴承机构部的不良现象 配合设计的应对示例 高速旋转运动导致轴承温度升高 轴尺寸的变化导致偏负载，造成轴承烧结、偏磨损、破损 考虑到轴承部温度升高的配合尺寸的选择 轴承部负载导致的径向/轴向间隙变动 旋转精度的不良影响 考虑到负载导致间隙增大的配合尺寸的选择

旋转轴承机构部的设计示例

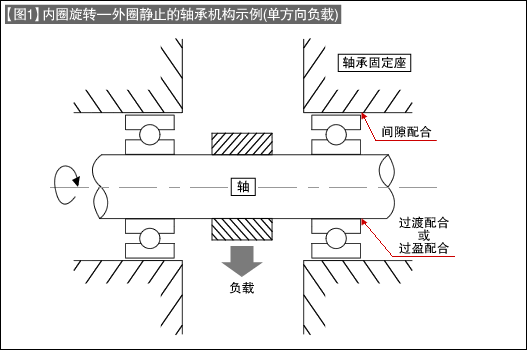

代表性的轴承机构以【图1】内圈旋转—外圈静止的旋转轴承机构为例。

对轴径的配合选择

为使旋转轴和轴承内圈能够一体旋转，选择“过渡配合”或“过盈配合”。

【表2】轴的配合选择示例（径向轴承）

轴的配合选择示例 适用例 配合选择示例 过渡配合 轻负载的旋转 变动负载的旋转 h5、js6、k6等 过盈配合 一般旋转 js5、k5、m5、m6等

对轴承固定座插孔的配合选择

为避免因轴承插入导致外圈、内圈变形且便于组装，选择“间隙配合”。一般情况下选择“间隙配合”（H7），但在负载较小的轻负载时也可选择公差大的（H8），在温度上升较大时可选择间隙大的（G7）

【表3】孔的配合选择示例（径向轴承）

孔的配合选择示例 适用例 配合选择示例 间隙配合 一般旋转 H7 同上 轻载 H8（公差比H7大） 同上 温度上升高的旋转 G7G7（间隙大）

下一讲将对“配合”和定位销形状进行讲解。
