2个零件的配合方式有很多种表述方法。下面对此进行介绍。

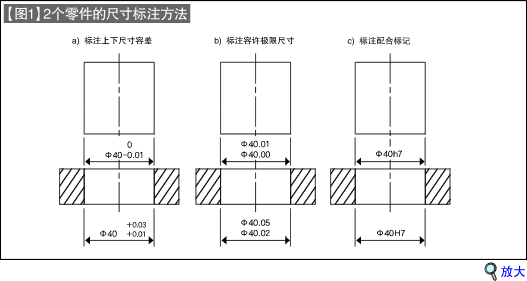

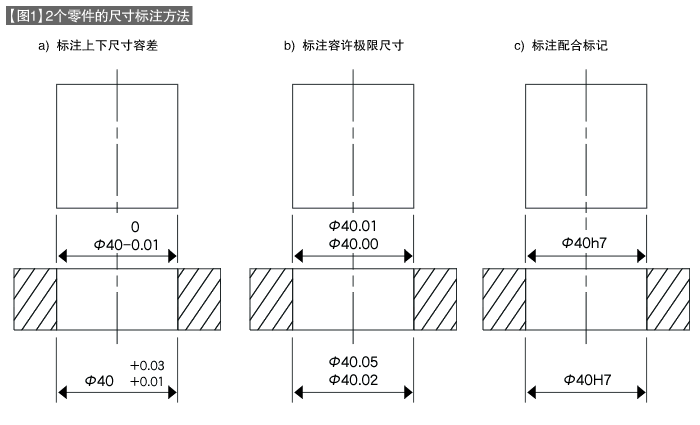

	1.	公称尺寸附带上下尺寸容差进行标注的方法（参阅【图1】-a）。
	2.	标注容许极限尺寸的方法（参阅【图1】-b）。
	3.	公称尺寸附带配合标记进行标注的方法（参阅【图1】-c）。

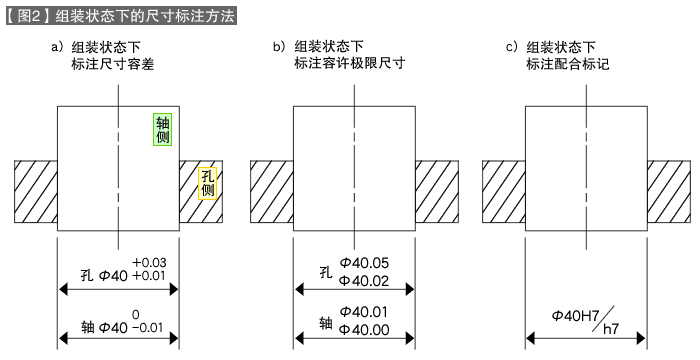

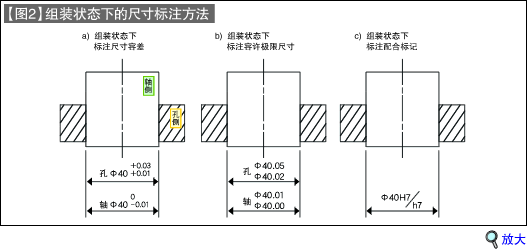

	4.	在2个零件组装后的状态下，使用上述＜图1-a）、b）、c）＞标注的方法（参阅【图2】）

　详情请参阅JIS Z8318（制图中尺寸容许极限的标注方法）。

　在加工现场，建议图纸中的配合标记及容许极限尺寸的数字以大号字体、粗体来标注。因为在加工现场，可能发生图纸被油污染、折曲等各种状况。因此标注时应注意避免误读。

　下一讲将对轴承的配合选择进行说明。
