案例No.0080
案例名称: 旋转式歧管块

带导杆气缸

下载CAD数据 | 选型依据 | 可选的尺寸 | 精度信息 | 速度·负载（负载信息）

下载CAD数据

在此事例中所使用的米思米型号
MGCLF16-20

下载CAD数据

下载CAD数据: 文件格式

生成

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库 CAD形状 案例库 CAD文件名 具体案例
(在案例No.80中，单个零件编号为MGCLF16-20时)
装置总成 案例No_CAD形状 No0080_ASSY
单个零件 案例No_CAD形状_米思米型号 No0080_PARTS_MGCLF16-20

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。

  1. 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
  2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
  3. 要求指定SolidWorks文件的保存地址时，指定保存地址。
  4. 自动生成模式。

返回页首

至该产品的WEB页面仅网页刊登

返回页首

选型依据

紧凑的一体型工件固定

返回页首

可选的尺寸

■带导杆气缸（固定行程型）

缸筒内径 轴承 滑动轴承 直线轴承 气缸宽度 全长
(下述+St)		 厚度
St 10 20 25 30 40 50 75 100 10 20 25 30 40 50 75 100
φ12 ○ ○ － ○ ○ ○ ○ ○ ○ ○ － ○ ○ ○ ○ ○ 56 39 22
φ16 ○ ○ － ○ ○ ○ ○ ○ ○ ○ － ○ ○ ○ ○ ○ 62 43 25
φ20 － ○ － ○ ○ ○ ○ ○ － ○ － ○ ○ ○ ○ ○ 72 47 30
φ25 － ○ － ○ ○ ○ ○ ○ － ○ － ○ ○ ○ ○ ○ 86 47.5 38
φ32 － － ○ － － ○ ○ ○ － － ○ － － ○ ○ ○ 112 48
φ50 － － ○ － － ○ － ○ － － － － － － － － 146 72 60

*传感器另售。

返回页首

精度信息

■带导杆气缸的不旋转精度

不旋转精度：对于导杆和轴承之间存在间隙而引起的松动，以偏移活塞杆中心的角度来表示的数值。

缸筒内径 前端连杆的不旋转精度
滑动轴承 直线轴承
φ12 ±0.12° ±0.06°
φ16 ±0.10° ±0.06°
φ20 ±0.09° ±0.05°
φ25 ±0.08° ±0.05°
φ32 ±0.06° ±0.04°
φ50 ±0.05° －

返回页首

速度·负载（负载信息）

■带导杆气缸的使用压力范围

  • 最低工作压力(MPa)：　0.1
  • 最大工作压力(MPa)：　1.0
  • 耐压力(MPa)：　1.5

■理论推力

(N)

缸筒内径 动作
方向		 工作压力（MPa）
0.4 0.5
φ12 推 45 57
拉 34 42
φ16 推 80 101
拉 60 75
φ20 推 126 157
拉 94 118
φ25 推 196 245
拉 151 189
φ32 推 322 402
拉 241 302
φ50 推 785 982
拉 660 825

■容许旋转扭矩

是指对导杆前端施加旋转扭矩时使气缸动作的动态容许值。

(N･m)

缸筒内径 轴承
形式		 行程
10 20 25 30 40 50 75 100
φ12 滑动轴承 0.50 0.40 - 0.33 0.28 0.25 0.77 0.65
直线轴承 0.41 0.31 - 0.25 0.69 0.59 0.40 0.32
φ16 滑动轴承 0.91 0.75 - 0.64 0.56 0.49 1.25 1.06
直线轴承 0.76 0.60 - 0.49 1.14 1.02 0.79 0.65
φ20 滑动轴承 - 1.43 - 1.23 1.08 0.96 1.51 1.27
直线轴承 - 1.12 - 0.93 2.12 1.90 1.50 1.24
φ25 滑动轴承 - 2.26 - 1.94 1.71 1.52 2.38 2.00
直线轴承 - 1.98 - 1.65 3.75 3.37 2.68 2.22
φ32 滑动轴承 - - 6.71 - - 5.24 4.30 3.64
直线轴承 - - 3.61 - - 2.55 6.48 5.41
φ50 滑动轴承 - - 13.0 - - 10.8 - 10.6

■容许横向负载

是指对导杆前端施加横向负载W(与导杆垂直的负载)时使气缸动作的动态容许值。

（N)

缸筒内径 轴承
形式		 行程
10 20 25 30 40 50 75 100
φ12 滑动轴承 24 19 - 16 14 12 37 31
直线轴承 20 15 - 12 33 29 19 16
φ16 滑动轴承 40 33 - 28 24 21 55 46
直线轴承 33 26 - 21 50 44 34 28
φ20 滑动轴承 - 52 - 45 39 35 55 46
直线轴承 - 41 - 34 77 69 54 45
φ25 滑动轴承 - 69 - 60 52 47 73 62
直线轴承 - 61 - 51 115 104 82 68
φ32 滑动轴承 - - 166 - - 131 107 91
直线轴承 - - 90 - - 34 162 135
φ50 滑动轴承 - - 296 - - 245 - 241

返回页首

旋转式歧管块

下载CAD数据 | 选型依据 | 风险信息 | 构造信息 | 可选的尺寸 | 速度·负载（负载信息）

下载CAD数据

在此事例中所使用的米思米型号
BMRTY4

下载CAD数据

下载CAD数据: 文件格式

生成

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库 CAD形状 案例库 CAD文件名 具体案例
(在案例No.80中，单个零件编号为MGCLF16-20时)
装置总成 案例No_CAD形状 No0080_ASSY
单个零件 案例No_CAD形状_米思米型号 No0080_PARTS_MGCLF16-20

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。

  1. 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
  2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
  3. 要求指定SolidWorks文件的保存地址时，指定保存地址。
  4. 自动生成模式。

返回页首

至该产品的WEB页面仅网页刊登

返回页首

选型依据

带有旋转的配管接头用

返回页首

风险信息

配线、配管的布设麻烦

返回页首

构造信息

■旋转式歧管块经济型构造说明图

旋转式歧管块经济型构造说明图
符号 名称 材质 表面处理
① 主体 A2017 本色阳极氧化处理
② 壳体 A2017 本色阳极氧化处理
③ 密封圈 丁腈类橡胶 -
④ 轴环 聚缩醛 -
⑤ 沉头螺栓 SUS-XM7 -
⑥ 扣环 SUS304 -

返回页首

可选的尺寸

■旋转式歧管块经济型的负载信息

使用流体 使用环境温度 旋转角度 工作压力范围
压缩空气 5-70℃ 无接缝 0-0.7MPa

■回路数和各部分的尺寸

回路数 连接管用螺纹直径 底板外径 壳体外径 总高 六角对边间距
2 M5 φ42 φ25 51 23
4 71

*未附带堵塞不使用端口的盲塞。

返回页首

速度·负载（负载信息）

■旋转式歧管块经济型的负载信息

回路数 容许转速
(min−1)		 旋转阻力
(N・m)
2 350 0.07
4 0.08

泄漏试验：100转/分钟、常温环境下时，泄漏量为0
(测量值为实测值，并非保证值。)

返回页首

设计理念1：固定侧的浮动机构

安装在铝合金型材上的零件内侧被加工成六角套管型，以盖住旋转式歧管块的形式被固定。

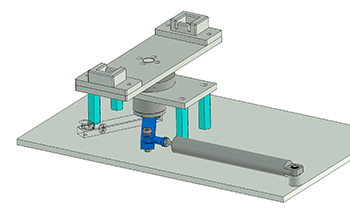

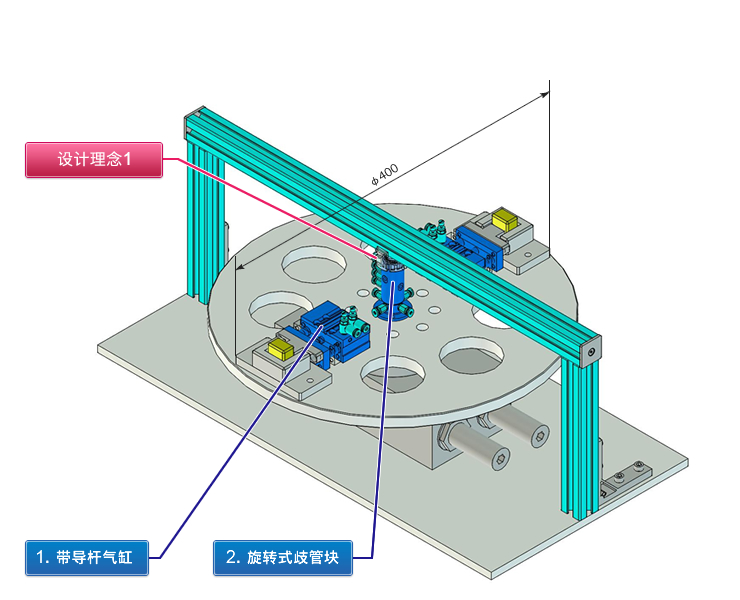

※在上述案例设备示意图中，米思米零件表中刊载的产品用蓝色标示（详细介绍的主要零件为深蓝色）。
有预想的工件时用黄色标示。

特点

  • 将旋转式歧管块用于驱动旋转台的示例。
  • 向转台上的气缸供气。

预想的工件

  • 小型矩形工件

设计要点

  • 有旋转侧和固定侧，但固定侧需要带止转功能的浮动机构。本案例中将门形铝合金型材作为固定侧。

    本案例中，旋转式歧管块上部的六角形通过内侧为六角形的套管零件被旋转固定，此时需对六角的嵌合进形间隙管理，而上下方向则自由，不受任何限制。因此，组装时不用再顾及铝合金型材高度位置的精度。

  • 选择旋转式歧管块时，需要确认回路数和容许转速、以及是否符合使用条件。
  • 为了确保驱动器的性能，不要忘记确认歧管块的有效截面积。

    使用M5的配管时，应该取决于M5接头的有效截面积。M5接头的有效截面积：3.2mm2(MiSUMi接头时)

  • 旋转式歧管块有旋转阻力，因此应考虑止转构件的强度。

米思米零件表

  • 下载米思米零件表（CSV）
  • 确认案例中的零件位置
  • 下载CAD数据(选择单个零件)

    下载CAD数据（选择单个零件）

    关于CAD数据文件格式 | 关于CAD文件名格式 | 关于SolidWorks的宏文件

    生成

    No. 零件名称 下载CAD数据（选择单个零件）
    2D/DXF(V12)
    		3D/STEP(AP203)
    		3D/Solidworks®<=2012
    1 带导杆气缸
    2 旋转式歧管块
    3 铝合金型材
    4 快速接头
    5 流速调节阀

    生成

    关于CAD数据文件格式

    至该产品的WEB页面

    希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

    返回页首

    关于CAD文件名格式

    采用以下规则命名。

    案例库 CAD形状 案例库 CAD文件名 具体案例
    (在案例No.80中，单个零件编号为MGCLF16-20时)
    装置总成 案例No_CAD形状 No0080_ASSY
    单个零件 案例No_CAD形状_米思米型号 No0080_PARTS_MGCLF16-20

    返回页首

    关于SolidWorks的宏文件

    扩展名.swb是SolidWorks用的宏文件。
    读入宏文件时，可采用以下步骤。

    1. 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
    2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
    3. 要求指定SolidWorks文件的保存地址时，指定保存地址。
    4. 自动生成模式。

    返回页首

  • 下载CAD数据(装置总成)

    下载CAD数据（装置总成）

    下载CAD数据: 文件格式

    生成

    关于CAD数据文件格式

    至该产品的WEB页面

    希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

    返回页首

    关于CAD文件名格式

    采用以下规则命名。

    案例库 CAD形状 案例库 CAD文件名 具体案例
    (在案例No.80中，单个零件编号为MGCLF16-20时)
    装置总成 案例No_CAD形状 No0080_ASSY
    单个零件 案例No_CAD形状_米思米型号 No0080_PARTS_MGCLF16-20

    返回页首

    关于设备总成CAD数据的用途

    总装图为构想阶段的组装图，用于对构造进行说明。因此，详细的零件形状并非考虑了各种条件的形状。套用部分内容时，请变更为符合客户使用条件的规格。

    返回页首

No. 零件名称 示意图 米思米型号 数量 参考价格
(单位:元)		 小計金額(单位:元)
米思米零件表刊载的合计金额 4,199.96
参考交货期 2013-2014　FA工厂自动化用零件目录
1 带导杆气缸 MGCLF16-20

至该产品的WEB页面

仅网页刊登

 2 1,092.57 2,185.14 1天 2377
2 旋转式歧管块 BMRTY4

至该产品的WEB页面

仅网页刊登

 1 945.78 945.78 1天 2323
3 铝合金型材 HFS6-3030-**

至该产品的WEB页面

仅网页刊登

 - - - 3天 1843
4 快速接头 MSCNL4-M5

至该产品的WEB页面

仅网页刊登

 8 12.98 103.84 1天 2303
5 流速调节阀 SPJNLS4-M5-B

至该产品的WEB页面

仅网页刊登

 4 241.30 965.02 1天 2391

<关于米思米零件表>

※价格与交货期为参考值，可能会与实际情况不同。详情请通过Web Ordering System等确认。
※铝合金型材等部分产品未标出参考价格（也不保含在“米思米零件表刊载的总计金额”中）。确定实际设计中使用的型号后，请另行询价。
