案例No.0072
案例名称: 调整块＆固定座

调整块(标准型)

下载CAD数据 | 选型依据 | 可选的尺寸 | 速度·负载（负载信息）

下载CAD数据

在此事例中所使用的米思米型号
NFJN20-100

下载CAD数据

下载CAD数据: 文件格式

生成

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库 CAD形状 案例库 CAD文件名 具体案例
(在案例No.72中，单个零件编号为NFJN20-100时)
装置总成 案例No_CAD形状 No0072_ASSY
单个零件 案例No_CAD形状_米思米型号 No0072_PARTS_NFJN20-100

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。

  1. 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
  2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
  3. 要求指定SolidWorks文件的保存地址时，指定保存地址。
  4. 自动生成模式。

返回页首

至该产品的WEB页面仅网页刊登

返回页首

选型依据

廉价的标准型

返回页首

可选的尺寸

■调整块 标准型（选择螺纹部长度）

材质 表面处理
相当于SS400 铬酸盐光泽处理
SUS304 电解研磨

■尺寸选择与各部分的尺寸

螺纹直径 螺纹部长度 总高 调整块直径 调整块板厚
M5 30 40.5 φ30 1.6
60 70.5
M6 40 51
80 91
M8 50 68.1 φ38
100 118.1
M10 75 94.6
100 119.6
M12 75 103 φ60 2.0
100 128
125 153
150 178
M16 75 107 φ75
100 132
130 162
150 182
180 212
M20 100 135
130 163
150 183
180 213

＊丝杠轴旋转时，有3～5°的倾斜。

返回页首

速度·负载（负载信息）

■调整块 标准型的耐负载

螺纹直径 耐垂直负载(kN)
M5 1.5
M6 2.1
M8 3.9
M10 4.3
M12 4.9
M16 5.9
M20 8.8

返回页首

调整块用固定板

下载CAD数据 | 选型依据 | 可选的尺寸

下载CAD数据

在此事例中所使用的米思米型号
AJPNF20-4.5

下载CAD数据

下载CAD数据: 文件格式

生成

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库 CAD形状 案例库 CAD文件名 具体案例
(在案例No.72中，单个零件编号为NFJN20-100时)
装置总成 案例No_CAD形状 No0072_ASSY
单个零件 案例No_CAD形状_米思米型号 No0072_PARTS_NFJN20-100

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。

  1. 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
  2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
  3. 要求指定SolidWorks文件的保存地址时，指定保存地址。
  4. 自动生成模式。

返回页首

至该产品的WEB页面仅网页刊登

返回页首

选型依据

簡易的設備移動防止

返回页首

可选的尺寸

■调整块固定用板 加厚型

材质 表面处理
SS400 铬酸盐光泽处理
SUS304 -

■尺寸选择与各部分的尺寸

适用调整块 板厚 全长 宽度 高度
类型 螺纹直径
标准型 M16 4.5 115 50 28.5
6 30
M20 4.5 125 60 28.5
6 30
重载型 M16 4.5 115 50 24.5
6 26
M20 4.5 125 60 24.5
6 26

返回页首

固定座

下载CAD数据 | 选型依据 | 可选的尺寸

下载CAD数据

在此事例中所使用的米思米型号
STYS16

下载CAD数据

下载CAD数据: 文件格式

生成

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库 CAD形状 案例库 CAD文件名 具体案例
(在案例No.72中，单个零件编号为NFJN20-100时)
装置总成 案例No_CAD形状 No0072_ASSY
单个零件 案例No_CAD形状_米思米型号 No0072_PARTS_NFJN20-100

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。

  1. 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
  2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
  3. 要求指定SolidWorks文件的保存地址时，指定保存地址。
  4. 自动生成模式。

返回页首

至该产品的WEB页面仅网页刊登

返回页首

选型依据

防止设备翻倒

返回页首

可选的尺寸

■固定座标准型

形状 材质 表面处理 无加强筋型 带加强筋型
单衬型 SS400 四氧化三铁保护膜（黑色） ○ -
铬酸盐光泽处理（银色）
双衬型 四氧化三铁保护膜（黑色） ○ ○
铬酸盐光泽处理（银色）

■尺寸选择与各部分的尺寸

形状 固定孔 安装腰形孔 安装高度 总高 进深 宽度 板厚
孔径 适用螺纹直径 孔宽 适用螺纹直径
单衬型 φ12 M10 12 M10 35-85 100 75 45 7
φ16 M12 75-125 150 100 50 9
φ18 M16 14 M12 90-150 200 90 55
双衬型 φ12 M10 10 M8 35-85 100 75 70 7
φ16 M12 75-125 150 100 75 9
φ18 M16 12 M10 90-150 200 90 80

返回页首

调整块（重载型）（可选择的尺寸）

下载CAD数据 | 选型依据 | 可选的尺寸 | 速度·负载（负载信息）

下载CAD数据

在此事例中所使用的米思米型号
FJFN20-100

下载CAD数据

下载CAD数据: 文件格式

生成

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库 CAD形状 案例库 CAD文件名 具体案例
(在案例No.72中，单个零件编号为NFJN20-100时)
装置总成 案例No_CAD形状 No0072_ASSY
单个零件 案例No_CAD形状_米思米型号 No0072_PARTS_NFJN20-100

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。

  1. 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
  2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
  3. 要求指定SolidWorks文件的保存地址时，指定保存地址。
  4. 自动生成模式。

返回页首

至该产品的WEB页面仅网页刊登

返回页首

选型依据

耐荷重重視

返回页首

可选的尺寸

■调整块 重载型（选择螺纹部长度）

材质 表面处理
相当于SS400 铬酸盐光泽处理
SUS304 -

■尺寸选择与各部分的尺寸

螺纹直径 螺纹部长度 总高 调整块直径
M10 75 100 φ60
100 125
M12 75 101
100 126
125 151
150 176
M16 75 103
100 128
130 158
150 178
180 208
M20 100 131
130 161
150 181
180 211
M24 130 166 φ70
180 216

＊丝杠轴旋转时，有3～5°的倾斜。

返回页首

速度·负载（负载信息）

■调整块 重载型的耐负载

螺纹直径 耐垂直负载(kN)
M10 10
M12 13
M16 16.6
M20 39.2
M24 49.4

返回页首

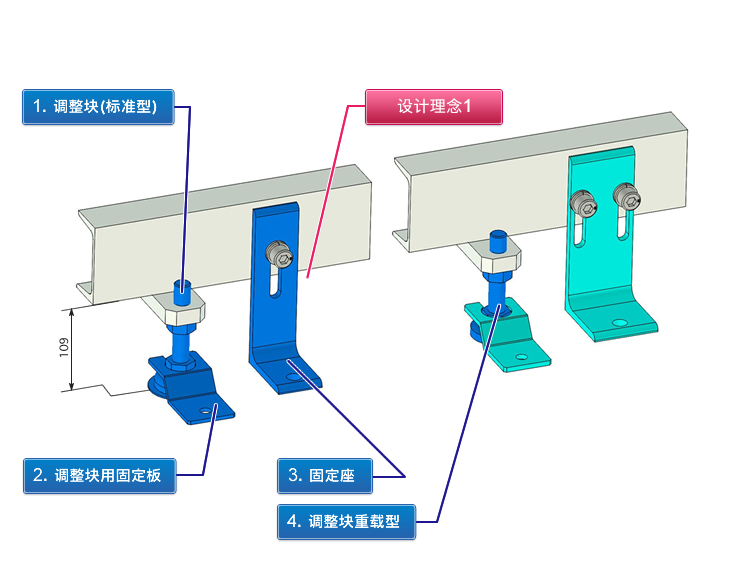

设计理念1：确保作业所需的空间

敲入地脚螺栓时，为了避免影响作业，在固定孔的上方设有空间。

※在上述案例设备示意图中，米思米零件表中刊载的产品用蓝色标示（详细介绍的主要零件为深蓝色）。
有预想的工件时用黄色标示。

特点

  • 调整块、附带金属件的使用例。
  • 作为附带金属件的例子，标示固定用板和固定座。

设计要点

  • 考虑到容许负载和使用数量、安全系数，选择调整块的类型、尺寸。
    　预想负载×安全系数≤容许负载

    ■调整块的耐垂直负载

    螺纹直径 耐垂直负载(kN)
    标准型 重载型
    M5 1.5 -
    M6 2.1 -
    M8 3.9 -
    M10 4.3 10
    M12 4.9 12
    M16 5.9 16.6
    M20 8.8 39.2
    M24 - 49.4
  • 案例的图中同时标示了调整块、固定金属件和固定座，这些一般很少同时使用。一般采用调整块＋固定金属件或调整块＋固定座的构成。
  • 在地震等时为了防止设备翻倒，使用固定座

    ■固定板一览表

    *只需点击照片即可链接到产品页面。

    类型 形状
    接触型
    标准型
    带加强筋型
    比固定金属件更有效。可进一步增加防震座进行保护。
  • 调整块可根据装置的特性选择防滑、防振型。

米思米零件表

  • 下载米思米零件表（CSV）
  • 确认案例中的零件位置
  • 下载CAD数据(选择单个零件)

    下载CAD数据（选择单个零件）

    关于CAD数据文件格式 | 关于CAD文件名格式 | 关于SolidWorks的宏文件

    生成

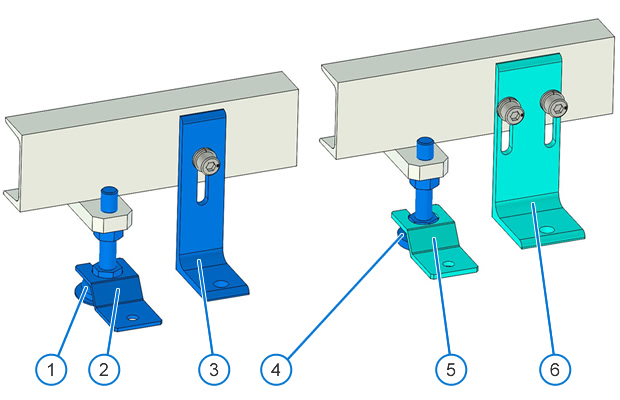

    No. 零件名称 下载CAD数据（选择单个零件）
    2D/DXF(V12)
    		3D/STEP(AP203)
    		3D/Solidworks®<=2012
    1 调整块(标准型)
    2 调整块用固定板-1
    3 固定座-1
    4 调整块(重载型)
    5 调整块用固定板-2
    6 固定座-2

    生成

    关于CAD数据文件格式

    至该产品的WEB页面

    希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

    返回页首

    关于CAD文件名格式

    采用以下规则命名。

    案例库 CAD形状 案例库 CAD文件名 具体案例
    (在案例No.72中，单个零件编号为NFJN20-100时)
    装置总成 案例No_CAD形状 No0072_ASSY
    单个零件 案例No_CAD形状_米思米型号 No0072_PARTS_NFJN20-100

    返回页首

    关于SolidWorks的宏文件

    扩展名.swb是SolidWorks用的宏文件。
    读入宏文件时，可采用以下步骤。

    1. 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
    2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
    3. 要求指定SolidWorks文件的保存地址时，指定保存地址。
    4. 自动生成模式。

    返回页首

  • 下载CAD数据(装置总成)

    下载CAD数据（装置总成）

    下载CAD数据: 文件格式

    生成

    关于CAD数据文件格式

    至该产品的WEB页面

    希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

    返回页首

    关于CAD文件名格式

    采用以下规则命名。

    案例库 CAD形状 案例库 CAD文件名 具体案例
    (在案例No.72中，单个零件编号为NFJN20-100时)
    装置总成 案例No_CAD形状 No0072_ASSY
    单个零件 案例No_CAD形状_米思米型号 No0072_PARTS_NFJN20-100

    返回页首

    关于设备总成CAD数据的用途

    总装图为构想阶段的组装图，用于对构造进行说明。因此，详细的零件形状并非考虑了各种条件的形状。套用部分内容时，请变更为符合客户使用条件的规格。

    返回页首

No. 零件名称 示意图 米思米型号 数量 参考价格
(单位:元)		 小計金額(单位:元)
米思米零件表刊载的合计金额 494.82
