案例No.0070
案例名称: 连体型脚轮&调整块

连体型脚轮&调整块

下载CAD数据 | 选型依据 | 可选的尺寸 | 速度·负载（负载信息）

下载CAD数据

在此事例中所使用的米思米型号
HCFT6-130

下载CAD数据

下载CAD数据: 文件格式

生成

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库 CAD形状 案例库 CAD文件名 具体案例
(在案例No.70中，单个零件编号为HCFT6-130时)
装置总成 案例No_CAD形状 No0070_ASSY
单个零件 案例No_CAD形状_米思米型号 No0070_PARTS_HCFT6-130

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。

  1. 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
  2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
  3. 要求指定SolidWorks文件的保存地址时，指定保存地址。
  4. 自动生成模式。

返回页首

至该产品的WEB页面仅网页刊登

返回页首

选型依据

为铝合金型材设计的支脚零件

返回页首

可选的尺寸

■连体型脚轮＆调整块

类型 脚轮
类型		 公称规格
No.		 主体 支撑螺栓 轮材质 外形尺寸
材质 表面处理 材质 表面处理 尼龙 聚氨酯 MC
尼龙		 导电性
MC尼龙		 安装面
尺寸		 脚轮轮径 吸盘直径
标准型
类型		 万向型 5 ADC12 黑色喷涂 SS400 铬酸盐
光泽处理		 ○ - - - □95 φ40 φ40
6
6 ○ - ○ ○ □125 φ60 φ50
8
固定型 6 ○ - - -
8
万向型 6 SPHC 铬酸盐
光泽处理
(黑色)		 ○ ○ ○ ○ □135 φ50 φ50
8
○ ○ ○ ○ □150 φ65 φ60
8 FCD45 黑色喷涂 ○ - ○ ○ □165 φ75 φ65
导电
类型		 万向型 5 ADC12 黑色喷涂 SUS304 - ○ - - - □108 φ50 φ40
6
○ - - ○ □125 φ65 φ50
8

返回页首

速度·负载（负载信息）

■连体型脚轮＆调整块的容许负载

类型 脚轮
类型		 公称规格
No.		 容许负载
(N)
标准型
类型		 万向型 5 588
6
6 1275
8
固定型 6
8
万向型 6 2452
8
3432
8 4902
导电
类型		 万向型 5 588
6
1275
8

返回页首

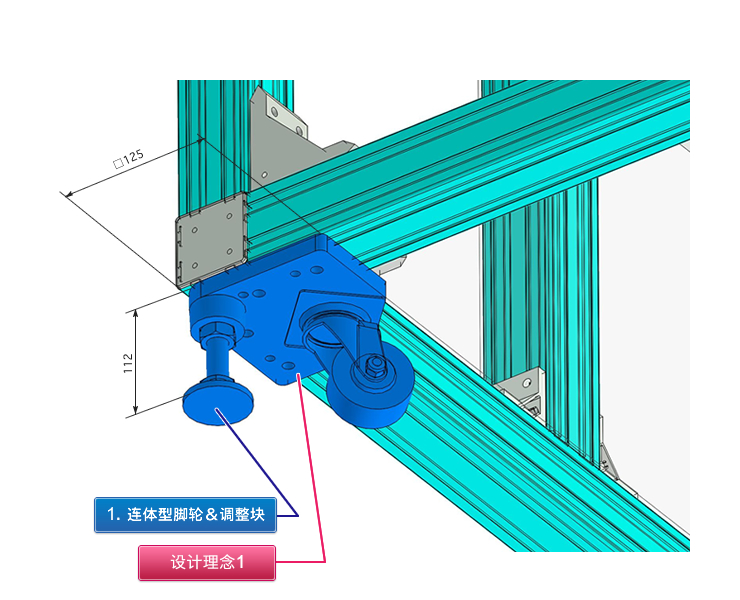

设计理念1：通过选择一体型以减少零件数量

通过选择市售的一体型，以图降低设计工时、减少零件数量。

※在上述案例设备示意图中，米思米零件表中刊载的产品用蓝色标示（详细介绍的主要零件为深蓝色）。
有预想的工件时用黄色标示。

特点

  • 连体型脚轮＆调整块的使用例。
  • 安装在铝合金型材下部的示例。

设计要点

  • 考虑到容许负载和使用数量、安全系数，选择类型、尺寸。
    预想负载×安全系数≤容许负载

    ■连体型脚轮＆调整块的容许负载

    型材尺寸 容许负载
    (N)    		 脚轮型 导电型
    □20 588 万向型 ○
    □30 588 万向型 ○
    1275 万向型 ○
    固定型 －
    2452 万向型 －
    □40 1275 万向型 ○
    固定型 －
    2542 万向型 －
    3432 万向型 －
    4902 万向型 －
    □45 2452 万向型 －
    3432 万向型 －
    4902 万向型 －
  • 用于铝合金型材以外的台架时，从自由安装孔型中选择。
  • 根据需要也可选择导电型。
  • 车轮的材质多种多样，应根据使用条件选择最适合的材质。

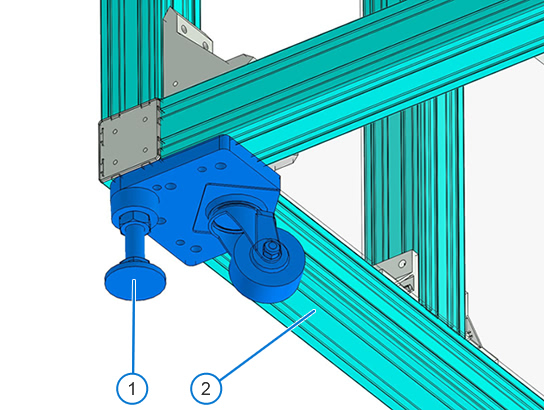

米思米零件表

  • 下载米思米零件表（CSV）
  • 确认案例中的零件位置
  • 下载CAD数据(选择单个零件)

    下载CAD数据（选择单个零件）

    关于CAD数据文件格式 | 关于CAD文件名格式 | 关于SolidWorks的宏文件

    生成

    No. 零件名称 下载CAD数据（选择单个零件）
    2D/DXF(V12)
    		3D/STEP(AP203)
    		3D/Solidworks®<=2012
    1 连体型脚轮&调整块
    2 铝合金型材

    生成

    关于CAD数据文件格式

    至该产品的WEB页面

    希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

    返回页首

    关于CAD文件名格式

    采用以下规则命名。

    案例库 CAD形状 案例库 CAD文件名 具体案例
    (在案例No.70中，单个零件编号为HCFT6-130时)
    装置总成 案例No_CAD形状 No0070_ASSY
    单个零件 案例No_CAD形状_米思米型号 No0070_PARTS_HCFT6-130

    返回页首

    关于SolidWorks的宏文件

    扩展名.swb是SolidWorks用的宏文件。
    读入宏文件时，可采用以下步骤。

    1. 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
    2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
    3. 要求指定SolidWorks文件的保存地址时，指定保存地址。
    4. 自动生成模式。

    返回页首

  • 下载CAD数据(装置总成)

    下载CAD数据（装置总成）

    下载CAD数据: 文件格式

    生成

    关于CAD数据文件格式

    至该产品的WEB页面

    希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

    返回页首

    关于CAD文件名格式

    采用以下规则命名。

    案例库 CAD形状 案例库 CAD文件名 具体案例
    (在案例No.70中，单个零件编号为HCFT6-130时)
    装置总成 案例No_CAD形状 No0070_ASSY
    单个零件 案例No_CAD形状_米思米型号 No0070_PARTS_HCFT6-130

    返回页首

    关于设备总成CAD数据的用途

    总装图为构想阶段的组装图，用于对构造进行说明。因此，详细的零件形状并非考虑了各种条件的形状。套用部分内容时，请变更为符合客户使用条件的规格。

    返回页首

No. 零件名称 示意图 米思米型号 数量 参考价格
(单位:元)		 小計金額(单位:元)
米思米零件表刊载的合计金额 674.28
参考交货期 2013-2014　FA工厂自动化用零件目录
1 连体型脚轮&调整块 HCFT6-130

至该产品的WEB页面

仅网页刊登

 2 337.14 674.28 1天 1913
2 铝合金型材 HFS6-6060-**

至该产品的WEB页面

仅网页刊登

 - - - 3天 1845

<关于米思米零件表>

※价格与交货期为参考值，可能会与实际情况不同。详情请通过Web Ordering System等确认。
※铝合金型材等部分产品未标出参考价格（也不保含在“米思米零件表刊载的总计金额”中）。确定实际设计中使用的型号后，请另行询价。

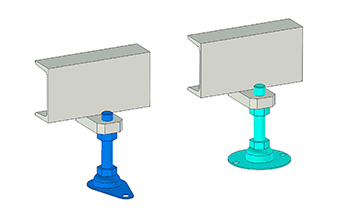

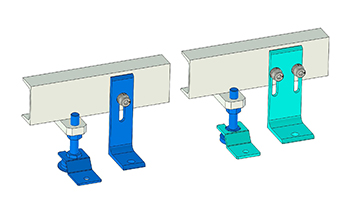

其他参考案例
