案例No.0071
案例名称: 调整块

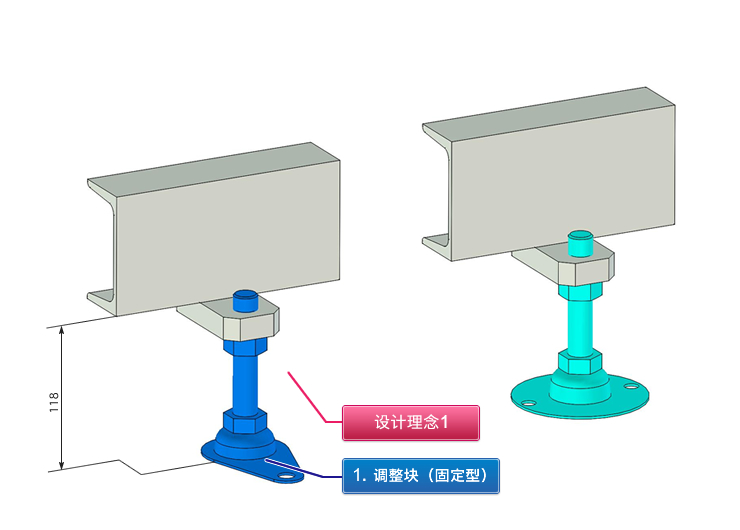

调整块（固定型）
下载CAD数据
在此事例中所使用的米思米型号
FJKN20-100
下载CAD数据
下载CAD数据: 文件格式
关于CAD数据文件格式
希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。
关于CAD文件名格式
采用以下规则命名。
| 案例库 CAD形状 | 案例库 CAD文件名 | 具体案例 (在案例No.71中，单个零件编号为FJKN20-100时) |
|---|---|---|
| 装置总成 | 案例No_CAD形状 | No0071_ASSY |
| 单个零件 | 案例No_CAD形状_米思米型号 | No0071_PARTS_FJKN20-100 |
关于SolidWorks的宏文件
扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。
- 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
- 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
- 要求指定SolidWorks文件的保存地址时，指定保存地址。
- 自动生成模式。
选型依据
风险信息
可选的尺寸
■调整块 固定型
| 材质 | 表面处理 |
|---|---|
| 相当于SS400 | 铬酸盐光泽处理 |
| SUS304 | 电解研磨 |
■尺寸选择与各部分的尺寸
| 螺纹直径 | 螺纹部长度 | 总高 | 调整块规格 |
|---|---|---|---|
| M10 | 75 | 102 | 泪滴型 φ70 （长边长度：120） （板厚：2） （固定件孔φ17） |
| 100 | 127 | ||
| M12 | 75 | 103 | |
| 100 | 128 | ||
| 125 | 153 | ||
| 150 | 178 | ||
| M16 | 75 | 105 | |
| 100 | 130 | ||
| 130 | 160 | ||
| 150 | 180 | ||
| 180 | 210 | ||
| M20 | 100 | 133 | |
| 130 | 163 | ||
| 150 | 183 | ||
| 180 | 213 |
＊丝杠轴旋转时，稍微有些倾斜。
速度·负载（负载信息）
■调整块 固定型的耐负载
| 螺纹直径 | 耐垂直负载 (kN) |
|---|---|
| M10 | 4.3 |
| M12 | 4.9 |
| M16 | 5.9 |
| M20 | 8.8 |

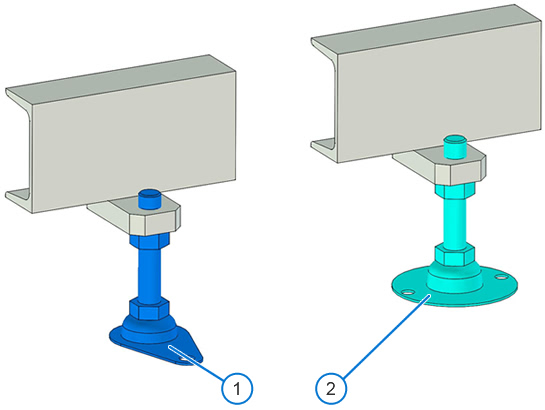

※在上述案例设备示意图中，米思米零件表中刊载的产品用蓝色标示（详细介绍的主要零件为深蓝色）。
有预想的工件时用黄色标示。
特点

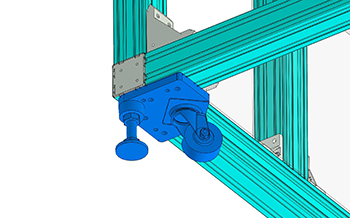

- 调整块（固定型）的使用例
设计要点
- 考虑到容许负载和使用数量、安全系数，选择类型、尺寸。
预想负载×安全系数≤容许负载 - 调整块部的开孔为固定件固定用孔。
- 调整块可根据装置的特性选择防滑、防振型。
