案例No.0062
案例名称: 弹簧销的使用方法

弹簧销

下载CAD数据 | 选型依据 | 风险信息 | 可选的尺寸 | 精度信息 | 速度·负载（负载信息）

下载CAD数据

在此事例中所使用的米思米型号
SSPR10-25

　（正在施工）

下载CAD数据

下载CAD数据: 文件格式

生成

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库 CAD形状 案例库 CAD文件名 具体案例
(在案例No.62中，单个零件编号为SSPR10-25时)
装置总成 案例No_CAD形状 No0062_ASSY
单个零件 案例No_CAD形状_米思米型号 No0062_PARTS_SSPR10-25

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。

  1. 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
  2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
  3. 要求指定SolidWorks文件的保存地址时，指定保存地址。
  4. 自动生成模式。

返回页首

至该产品的WEB页面仅网页刊登

返回页首

选型依据

粗略定位

返回页首

风险信息

无意按入

返回页首

可选的尺寸

■弹簧销(抜粋)

材质 硬度 销外径
（公称）		 长度
5 6 8 10 12 14 16 18 20 22 25 28 32 36 40
弹簧钢 45-
50HRC		 φ2 ○ ○ ○ ○ ○ ○ ○ ○ ○ 　 　 　 　 　 　
φ3 　 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 　 　
φ4 　 　 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
φ5 　 　 　 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
φ6 　 　 　 　 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
φ8 　 　 　 　 　 　 ○ ○ ○ ○ ○ ○ ○ ○ ○
φ10 　 　 　 　 　 　 　 ○ ○ ○ ○ ○ ○ ○ ○
不锈钢弹簧钢 42-
48HRC		 φ2 ○ ○ ○ ○ ○ ○ ○ ○ ○ 　 　 　 　 　 　
φ3 　 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 　 　
φ4 　 　 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
φ5 　 　 　 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
φ6 　 　 　 　 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○

*根据销的外径，销的长度最大到100。详情请参阅产品页。

返回页首

精度信息

■弹簧销的精度信息

销外径
（公称）		 销的实际外径
最小 最大
φ2 φ2.15 φ2.25
φ3 φ3.15 φ3.25
φ4 φ4.2 φ4.4
φ5 φ5.2 φ5.4
φ6 φ6.2 φ6.4
φ8 φ8.3 φ8.6
φ10 φ10.3 φ10.6
  • ＊最大是销在圆周上的最大值。
  • ＊最小是D1、D2、D3的平均值。

返回页首

速度·负载（负载信息）

■弹簧销的双重剪切负载最小值

销外径
（公称）		 双重剪切负载（kN）
弹簧钢 不锈钢弹簧钢
φ2 2.76 2.76
φ3 6.2 6.2
φ4 10.8 10.8
φ5 17.25 17.25
φ6 24.83 24.83
φ8 44.13 −
φ10 68.94 −

返回页首

肘夹

下载CAD数据 | 选型依据 | 可选的尺寸

下载CAD数据

在此事例中所使用的米思米型号
MC01-2

下载CAD数据

下载CAD数据: 文件格式

生成

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库 CAD形状 案例库 CAD文件名 具体案例
(在案例No.62中，单个零件编号为SSPR10-25时)
装置总成 案例No_CAD形状 No0062_ASSY
单个零件 案例No_CAD形状_米思米型号 No0062_PARTS_SSPR10-25

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。

  1. 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
  2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
  3. 要求指定SolidWorks文件的保存地址时，指定保存地址。
  4. 自动生成模式。

返回页首

至该产品的WEB页面仅网页刊登

返回页首

选型依据

夹具的定位

返回页首

可选的尺寸

■肘夹 底面固定 卧式把手型 普通把手型（法兰底座型）

主体材质 SS400 SUS304
表面处理 铬酸盐光泽处理 -
闭合压力(N) 264.6 264.6 882 2352 264.6 264.6 882 2352
自重(g) 30 35 130 265 30 35 130 265
臂开闭角度 90° 90° 85° 90° 90° 90° 85° 90°
把手开闭角度 75° 75° 73° 65° 75° 75° 73° 65°
总宽 23.8 23.8 36 35 23.8 23.8 36 35
总高（夹紧时） 17.3 17.3 37.8 47.6 17.3 17.3 37.8 47.6
总高（松开时） 48.3 48.3 96.8 110.2 48.3 48.3 96.8 110.2
总长（夹紧时） 71 69.1 143.5 173 71 69.1 143.5 173
夹紧位置 固定型 可调 可调 可调 固定型 可调 可调 可调
附件 尼龙螺栓 橡胶头螺栓
材质：NBR
硬度：肖氏A70		 不锈钢螺栓

返回页首

金属轴环

下载CAD数据 | 可选的尺寸 | 精度信息

下载CAD数据

在此事例中所使用的米思米型号
NCLB4-8-12

下载CAD数据

下载CAD数据: 文件格式

生成

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库 CAD形状 案例库 CAD文件名 具体案例
(在案例No.62中，单个零件编号为SSPR10-25时)
装置总成 案例No_CAD形状 No0062_ASSY
单个零件 案例No_CAD形状_米思米型号 No0062_PARTS_SSPR10-25

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。

  1. 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
  2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
  3. 要求指定SolidWorks文件的保存地址时，指定保存地址。
  4. 自动生成模式。

返回页首

至该产品的WEB页面仅网页刊登

返回页首

可选的尺寸

■金属轴环（普通级·精密级、L尺寸指定型）

类型 材质 表面处理
普通级·精密级 S45C −
四氧化三铁保护膜
无电解镀镍
A2017 本色阳极氧化处理
SUS304 −

■尺寸选择（节选）

内径 外径 长度
φ4 φ5 φ6 φ8 φ10 φ12 φ13 φ14 φ15 φ16 φ20 指定单位0.1mm
φ2 ○ ○ ○ ○ ○ 　 　 　 　 　 　 10.0-16.0
φ3 　 ○ ○ ○ ○ ○ 　 　 　 　 　 10.0-50.0
φ4 　 　 ○ ○ ○ ○ ○ ○ ○ ○ ○
φ5 　 　 　 ○ ○ ○ ○ ○ ○ ○ ○
φ6 　 　 　 ○ ○ ○ ○ ○ ○ ○ ○
φ8 　 　 　 　 ○ ○ ○ ○ ○ ○ ○ 10.0-100.0
φ10 　 　 　 　 　 ○ ○ ○ ○ ○ ○

返回页首

精度信息

■金属轴环（普通级·精密级、L尺寸指定型）的精度信息

类型 内径公差 外径公差 长度尺寸公差
普通级 +0.3/+0.1 0/-0.2 0/-0.1
精密级 0/±0.01

返回页首

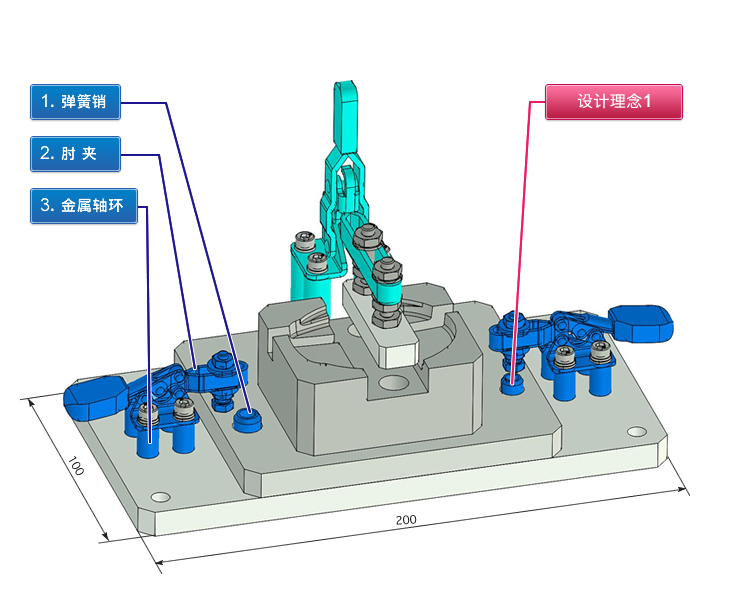

设计理念1：削减所选零件的成本

不使用定位销，通过使用弹簧销以降低生产成本。

※在上述案例设备示意图中，米思米零件表中刊载的产品用蓝色标示（详细介绍的主要零件为深蓝色）。
有预想的工件时用黄色标示。

特点

  • 使用弹簧销进行粗略定位的示例。

预想的工件

  • 小零件
    （例：树脂成形品等）

设计要点

  • 弹簧销用的孔无需进行铰孔加工，因此在廉价的定位时使用。

    弹簧销是将薄板弯曲成圆筒状后进行热处理的纵向有间隙的销。销在自由状态时，由于外径大于安装孔，因此在安装时，在弹簧力的作用下向孔内壁面施加径向压力，从而发挥耐振动性的保持力。

  • 本案例中的固定夹组装在夹具上，由于连同固定夹一起更换，因此不要求位置精度。在这样的定位中也可使用弹簧销定位。
  • 承受负载时，根据开口位置，耐负载会有稍许不同，因此需要注意开口方向。

    使间隙相对于负载方向朝直角而放置开口时，与朝向负载方向放置开口时相比，朝向负载方向放置时的销的断裂负载稍大。因此，如果断裂负载有问题时，将指示开口朝向。

  • 工序切换时可能会无意将销按入，因此不宜用于重负载的定位。
  • 本案例中通过改变左右弹簧的直径以防止插入方向错误。

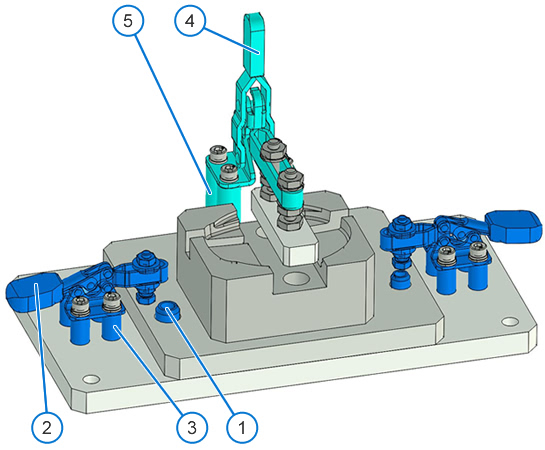

米思米零件表

  • 下载米思米零件表（CSV）
  • 确认案例中的零件位置
  • 下载CAD数据(选择单个零件)

    下载CAD数据（选择单个零件）

    关于CAD数据文件格式 | 关于CAD文件名格式 | 关于SolidWorks的宏文件

    生成

    No. 零件名称 下载CAD数据（选择单个零件）
    2D/DXF(V12)
    		3D/STEP(AP203)
    		3D/Solidworks®<=2012
    1 弹簧销 正在施工 正在施工 正在施工
    2 肘夹
    3 金属轴环
    4 肘夹 正在施工 正在施工 正在施工
    5 金属轴环

    生成

    关于CAD数据文件格式

    至该产品的WEB页面

    希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

    返回页首

    关于CAD文件名格式

    采用以下规则命名。

    案例库 CAD形状 案例库 CAD文件名 具体案例
    (在案例No.62中，单个零件编号为SSPR10-25时)
    装置总成 案例No_CAD形状 No0062_ASSY
    单个零件 案例No_CAD形状_米思米型号 No0062_PARTS_SSPR10-25

    返回页首

    关于SolidWorks的宏文件

    扩展名.swb是SolidWorks用的宏文件。
    读入宏文件时，可采用以下步骤。

    1. 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
    2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
    3. 要求指定SolidWorks文件的保存地址时，指定保存地址。
    4. 自动生成模式。

    返回页首

  • 下载CAD数据(装置总成)

    下载CAD数据（装置总成）

    下载CAD数据: 文件格式

    生成

    关于CAD数据文件格式

    至该产品的WEB页面

    希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

    返回页首

    关于CAD文件名格式

    采用以下规则命名。

    案例库 CAD形状 案例库 CAD文件名 具体案例
    (在案例No.62中，单个零件编号为SSPR10-25时)
    装置总成 案例No_CAD形状 No0062_ASSY
    单个零件 案例No_CAD形状_米思米型号 No0062_PARTS_SSPR10-25

    返回页首

    关于设备总成CAD数据的用途

    总装图为构想阶段的组装图，用于对构造进行说明。因此，详细的零件形状并非考虑了各种条件的形状。套用部分内容时，请变更为符合客户使用条件的规格。

    返回页首

No. 零件名称 示意图 米思米型号 数量 参考价格
(单位:元)		 小計金額(单位:元)
米思米零件表刊载的合计金额 336.71
参考交货期 2013-2014　FA工厂自动化用零件目录
1 弹簧销 SSPR10-25

至该产品的WEB页面

仅网页刊登

 2 11.37 22.74 1天 1649
2 肘夹 MC01-2

至该产品的WEB页面

仅网页刊登

 2 41.67 83.34 1天 1277
3 金属轴环 NCLB4-8-12

至该产品的WEB页面

仅网页刊登

 8 14.61 116.88 3天 1546
4 肘夹 MC04-1L

至该产品的WEB页面

仅网页刊登

 1 51.63 51.63 1天 1287
5 金属轴环 NCLB4-10-35

至该产品的WEB页面

仅网页刊登

 4 15.53 62.12 3天 1546

<关于米思米零件表>

※价格与交货期为参考值，可能会与实际情况不同。详情请通过Web Ordering System等确认。
※铝合金型材等部分产品未标出参考价格（也不保含在“米思米零件表刊载的总计金额”中）。确定实际设计中使用的型号后，请另行询价。

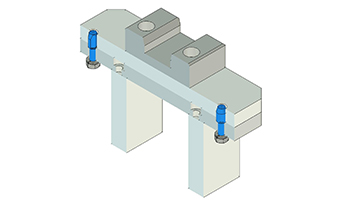

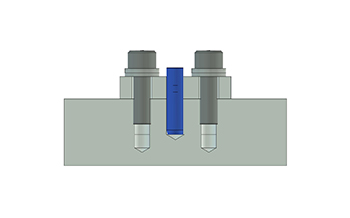

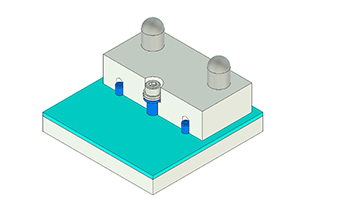

其他参考案例
