案例No.0058
案例名称: 工件确认工序(小型箱形工件)

输送机用L型工件导块

下载CAD数据

在此事例中所使用的米思米型号
CGL-750

下载CAD数据

下载CAD数据: 文件格式

生成

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时,请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库 CAD形状 案例库 CAD文件名 具体案例
(在案例No.58中,单个零件编号为
CGL-750时)
装置总成 案例No_CAD形状 No0058_ASSY
单个零件 案例No_CAD形状_米思米型号 No0058_PARTS_GL-750

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时,可采用以下步骤。

  1. 利用工具、执行宏的命令打开扩展名为.swb(Solidworks Visual basic Program)的文件。
  2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
  3. 要求指定SolidWorks文件的保存地址时,指定保存地址。
  4. 自动生成模式。

返回页首

至该产品的WEB页面至类似产品的WEB页面

返回页首

选型依据

灵活使用市售外围零件

返回页首

可选的尺寸

■输送机用L型工件导块

材质 表面处理 高度 长度
SUS304 10 150~1000

返回页首

输送机用工件导块安装配件

下载CAD数据

在此事例中所使用的米思米型号
CGK55

下载CAD数据

下载CAD数据: 文件格式

生成

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时,请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库 CAD形状 案例库 CAD文件名 具体案例
(在案例No.58中,单个零件编号为
CGL-750时)
装置总成 案例No_CAD形状 No0058_ASSY
单个零件 案例No_CAD形状_米思米型号 No0058_PARTS_GL-750

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时,可采用以下步骤。

  1. 利用工具、执行宏的命令打开扩展名为.swb(Solidworks Visual basic Program)的文件。
  2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
  3. 要求指定SolidWorks文件的保存地址时,指定保存地址。
  4. 自动生成模式。

返回页首

至该产品的WEB页面至类似产品的WEB页面

返回页首

选型依据

灵活使用市售外围零件

返回页首

可选的尺寸

■输送机用工件导块安装配件(标准型/偏置型)

类型 材质 表面处理 高度 偏置量 传送带安装
螺纹直径
导块位置调整余量
高度方向 宽度方向
标准型 SUS304 55 0 M3 35 26.5
70 M5 46 33.5
80 M6 53 33.5
偏置型 55 20 M6 35 26.5
70 25 M5 46 33.5
80 30 M6 53 33.5

*有关导块位置调整的详情,请参阅各产品的页码。

返回页首

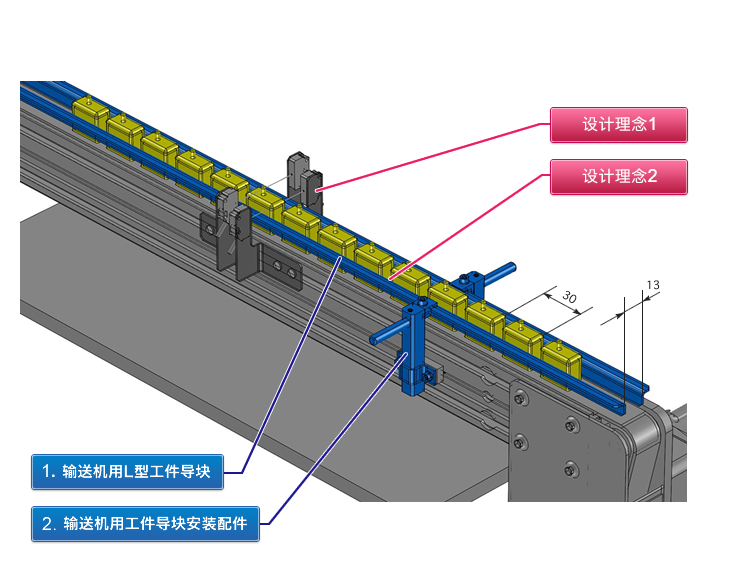

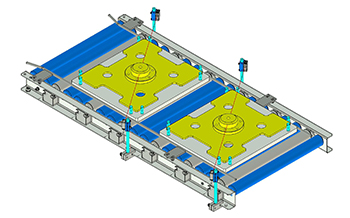

设计理念1:有效使用外购品以降低成本

安装光电传感器时,灵活使用外购的底座用支架等,可减少设计工时(本案例使用制作的支架)。

设计理念2:使用市售的传送带

通过使用具有与传送工件尺寸相应的传送宽度和速度的传送带,可减少设计工时。

※在上述案例设备示意图中,米思米零件表中刊载的产品用蓝色标示(详细介绍的主要零件为深蓝色)。
有预想的工件时用黄色标示。

特点

  • 在传送带传送中连续进行有无销的检测的示例。
  • 销和工件分别使用不同的传感器检测。

预想的工件

  • 小型箱形工件
    (例:带销工件等)

设计要点

  • 对一个工件使用两个光端传感器,分别检测不同的部分,确定检测点以使2个传感器同时ON。

    检测一个工件的不同部位。应考虑主体ON、销OFF时销缺失或销侧传感器的故障,以及主体OFF、销ON时主体侧传感器的故障。

  • 使用多个传感器时,布局设计时应考虑传感器的相互干涉

    并排设置传感器时,有时会因来自其他传感器的光的影响而导致动作不稳定。这种现象称为“光干涉”。布局时,应参照传感器特性数据的“干涉范围”,隔开一定的距离以避免干涉。也可通过组合透射型与回归反射型以避免干涉,或交互配置投、受光器。

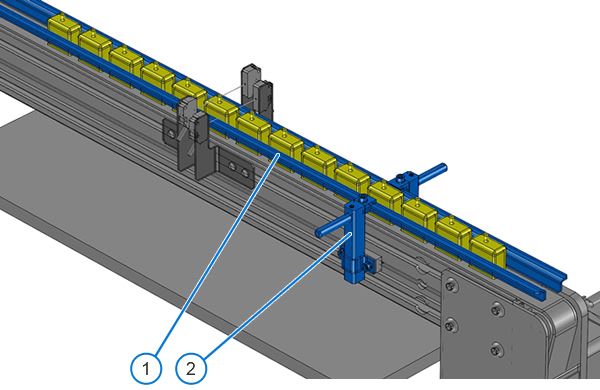

米思米零件表

  • 下载米思米零件表(CSV)
  • 确认案例中的零件位置
  • 下载CAD数据(选择单个零件)

    下载CAD数据(选择单个零件)

    生成

    No. 零件名称 下载CAD数据(选择单个零件)
    2D/DXF(V12)
    3D/STEP(AP203)
    3D/Solidworks®<=2012
    1 输送机用L型工件导块
    2 输送机用工件导块安装配件

    生成

    关于CAD数据文件格式

    至该产品的WEB页面

    希望使用上述可选的3种数据格式以外的格式时,请点击下述米思米零件表中的“至该产品页”。

    返回页首

    关于CAD文件名格式

    采用以下规则命名。

    案例库 CAD形状 案例库 CAD文件名 具体案例
    (在案例No.58中,单个零件编号为
    CGL-750时)
    装置总成 案例No_CAD形状 No0058_ASSY
    单个零件 案例No_CAD形状_米思米型号 No0058_PARTS_GL-750

    返回页首

    关于SolidWorks的宏文件

    扩展名.swb是SolidWorks用的宏文件。
    读入宏文件时,可采用以下步骤。

    1. 利用工具、执行宏的命令打开扩展名为.swb(Solidworks Visual basic Program)的文件。
    2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
    3. 要求指定SolidWorks文件的保存地址时,指定保存地址。
    4. 自动生成模式。

    返回页首

  • 下载CAD数据(装置总成)

    下载CAD数据(装置总成)

    下载CAD数据: 文件格式

    生成

    关于CAD数据文件格式

    未选择所需产品

    返回页首

    关于CAD文件名格式

    采用以下规则命名。

    案例库 CAD形状 案例库 CAD文件名 具体案例
    (在案例No.58中,单个零件编号为
    CGL-750时)
    装置总成 案例No_CAD形状 No0058_ASSY
    单个零件 案例No_CAD形状_米思米型号 No0058_PARTS_GL-750

    返回页首

    关于设备总成CAD数据的用途

    总装图为构想阶段的组装图,用于对构造进行说明。因此,详细的零件形状并非考虑了各种条件的形状。套用部分内容时,请变更为符合客户使用条件的规格。

    返回页首

No. 零件名称 示意图 米思米型号 数量 参考价格
(単位:元)
小计金额(単位:元)
米思米零件表刊载的合计金额 2,001.46
参考交货期 2013-2014
FA工厂自动化用零件目录数
1 输送机用L型工件导块 CGL-750

至该产品的WEB页面

至类似产品的WEB页面

2 250.87 501.74 13天 993
2 输送机用工件导块安装配件 CGK55

至该产品的WEB页面

至类似产品的WEB页面

4 374.93 1,499.72 13天 993

<关于米思米零件表>

※价格与交货期为参考值,可能会与实际情况不同。详情请通过Web Ordering System等确认。
※铝合金型材等部分产品未标出参考价格(也不保含在“MiSUMi零件表刊载的总计金额”中)。确定实际设计中使用的型号后,请另行询价。
