案例No.0055

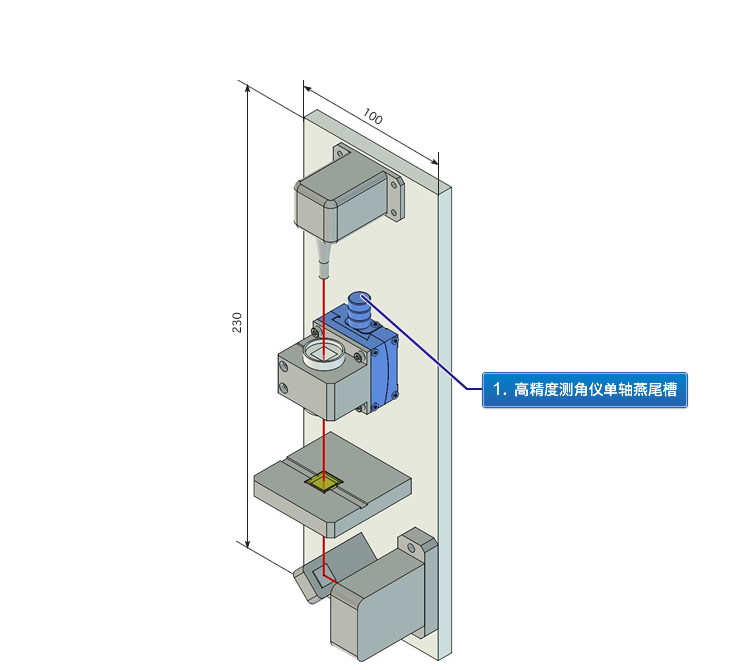

案例名称: 设备检查组件

高精度测角仪单轴燕尾槽

下载CAD数据

在此事例中所使用的米思米型号
GFG40-60

下载CAD数据

下载CAD数据: 文件格式

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库 CAD形状	案例库 CAD文件名	具体案例 (在案例No.55中，单个零件编号为 GFG40-60时)
装置总成	案例No_CAD形状	No0055_ASSY
单个零件	案例No_CAD形状_米思米型号	No0055_PARTS_GFG40-60

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。

利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
要求指定SolidWorks文件的保存地址时，指定保存地址。
自动生成模式。

返回页首

选型依据

棱镜角度调整用

返回页首

风险信息

因调整后的保持力不足而进行的微调

返回页首

构造信息

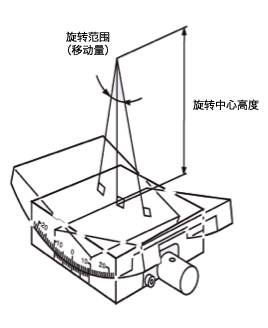

■测角仪滑台的动作解说

旋转中心位于滑台面中央垂直线上，作圆弧运动的滑台。

返回页首

可选的尺寸

■高精度测角仪单轴燕尾槽

材质：低镉黄铜
表面处理：黑色氟树脂处理

滑台面尺寸	旋转中心高度	总厚	移动量	移动量/ 旋钮转动1圈
滑台面尺寸	旋转中心高度	总厚	移动量	移动量/ 旋钮转动1圈
□25	20	15	±15°	≒2.0°
□25	35	15	±10°	≒2.0°
□30	30	14		≒2.06°
□30	44	13		≒1.5°
□40	25	15	±20°	≒2.2°
	40	20	±15°	≒1.89°
	60	20	±10°	≒1.33°
□50	50	18		≒1.55°
	68			≒1.2°
	86		±8°	≒0.97°
□60	35	25	±25°	≒2.0°
	60	20	±20°	≒1.3°
	80	20	±15°	≒1.0°
□80	100	30	±18°
□80	130	30	±15°

返回页首

精度信息

■高精度测角仪单轴燕尾槽的精度信息

旋转中心高度公差：±0.1mm

返回页首

速度·负载（负载信息）

■高精度测角仪单轴燕尾槽的负载信息

滑台面尺寸	耐负载(N)
□25	19.6
□30	9.8
□40	29.4
□50	29.4
□60	58.8
□80	49

返回页首

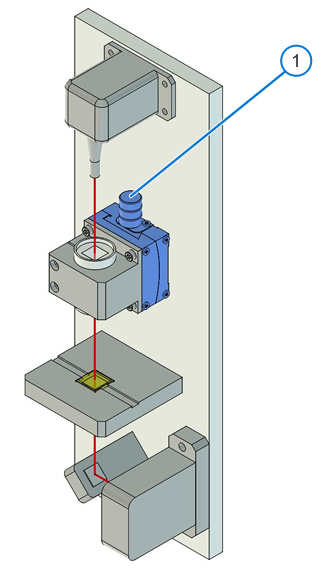

※在上述案例设备示意图中，米思米零件表中刊载的产品用蓝色标示（详细介绍的主要零件为深蓝色）。
有预想的工件时用黄色标示。

特点

使用格兰·汤姆森棱镜的水晶检查示例。
使用测角仪滑台进行激光光轴位置调整。

预想的工件

光学零件
（例：水晶等）

设计要点

灵活使用高精度滑台进行角度微调，可减少组装工时，且较容易调整。
·除了激光光束的直射光外，反射光有时也会有害，因此对于使用激光光束的仪器，必须采取防止激光照射的安全保护措施。

除了在装置侧采取防止直射光和反射光照射的保护措施，调整和作业时，作业人员还应佩带激光保护眼镜进行作业。
调整棱镜时，也需要调整旋转方向。此时，应增加旋转滑台。(本案例中省略。)
应根据用途选择调整用滑台。
