案例No.0053
案例名称: 利用光传感器用开口凸轮进行的旋转位置检测
光传感器用开口凸轮
下载CAD数据

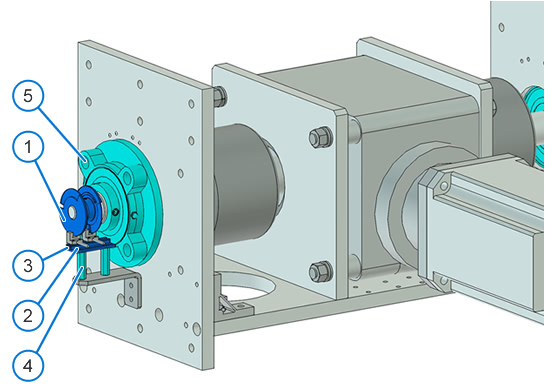

在此事例中所使用的米思米型号
HPSCA50-15
下载CAD数据
下载CAD数据: 文件格式
关于CAD数据文件格式
希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。
关于CAD文件名格式
采用以下规则命名。
| 案例库 CAD形状 | 案例库 CAD文件名 | 具体案例 (在案例No.53中，单个零件编号为 HPSCA50-15时) |
|---|---|---|
| 装置总成 | 案例No_CAD形状 | No0053_ASSY |
| 单个零件 | 案例No_CAD形状_米思米型号 | No0053_PARTS_HPSCA50-15 |
关于SolidWorks的宏文件
扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。
- 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
- 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
- 要求指定SolidWorks文件的保存地址时，指定保存地址。
- 自动生成模式。
选型依据
旋转位置检测用
可选的尺寸
■光传感器用开口凸轮(铝·角度调整型)）
| 零件 | 材质 | 表面处理 |
|---|---|---|
| 主体 | A6063 | 黑色阳极氧化处理 |
| 角度调整板 | A5052 |
■尺寸选择与各部分的尺寸
| 凸轮外径 | 轴孔直径 | 开口角调整范围 | 总厚 | 有效开口深度 | 止动螺丝直径 |
|---|---|---|---|---|---|
| φ40 | φ5、φ6、φ8 | 10°-120° | 7 | 5.5 | M3 |
| φ10、φ12 | M4 | ||||
| φ50 | φ6、φ8 | 9 | 6.8 | M3 | |
| φ10、φ12、φ15 | M4 |
精度信息
■光传感器用开口凸轮(铝·角度调整型)的精度信息
轴孔径容差： +0.06/+0.01
开关传感器用导轨
下载CAD数据
在此事例中所使用的米思米型号
SENCS3-50
（正在施工）
下载CAD数据
下载CAD数据: 文件格式
关于CAD数据文件格式
希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。
关于CAD文件名格式
采用以下规则命名。
| 案例库 CAD形状 | 案例库 CAD文件名 | 具体案例 (在案例No.53中，单个零件编号为 HPSCA50-15时) |
|---|---|---|
| 装置总成 | 案例No_CAD形状 | No0053_ASSY |
| 单个零件 | 案例No_CAD形状_米思米型号 | No0053_PARTS_HPSCA50-15 |
关于SolidWorks的宏文件
扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。
- 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
- 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
- 要求指定SolidWorks文件的保存地址时，指定保存地址。
- 自动生成模式。
选型依据
微型光传感器安装用、位置调整简单
可选的尺寸

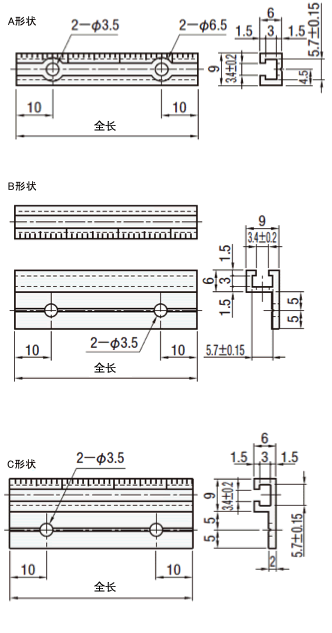

■开关·传感器用滑轨(L尺寸指定·孔位置固定、带刻度型)
材质：A6063S-T5
表面处理：本色阳极氧化处理
*端面部及孔的内径面未进行阳极氧化处理。
| 滑轨形状 | 适用螺帽尺寸 | 全长(1mm单位) | 安装螺纹直径参考 |
|---|---|---|---|
| A、B、C | No.3 (M3) |
50-200 | M3 |

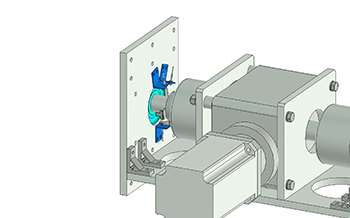

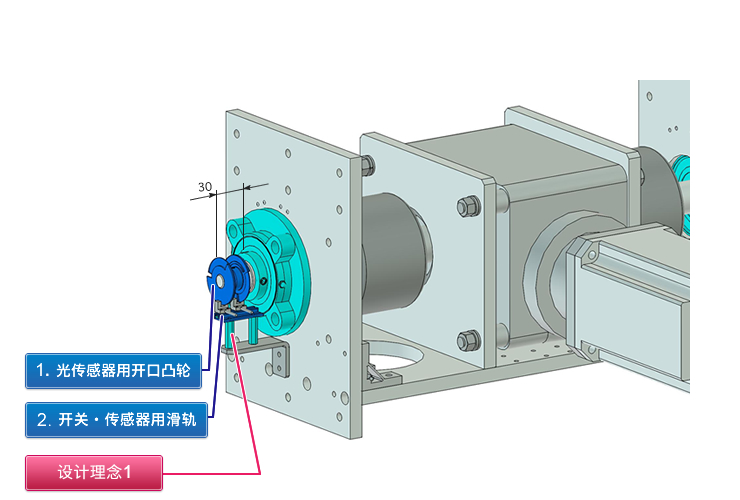

※在上述案例设备示意图中，米思米零件表中刊载的产品用蓝色标示（详细介绍的主要零件为深蓝色）。
有预想的工件时用黄色标示。
特点
- 利用微型光传感器和光传感器用开口凸轮进行的旋转位置检测示例。
- 使用两个光传感器用开口凸轮，一个作为基准原点，另一个用于位置检测。
设计要点
- 开口角度可变更，因此可进行大幅调整。
- 检测位置调整需要一定程度的测试和错误。
- 应根据使用目的固定开口幅度、选择角度指定。
