案例No.0038
案例名称: 定位及锁定机构

旋钮柱塞

下载CAD数据 | 选型依据 | 可选的尺寸 | 速度·负载（负载信息）

下载CAD数据

在此事例中所使用的米思米型号
PXVBK20-10

下载CAD数据

下载CAD数据: 文件格式

生成

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库
CAD形状		 案例库
CAD文件名		 具体案例
(在案例No.38中，单个零件编号为
PXVBK20-10时)
装置总成 案例No_CAD形状 No0038_ASSY
单个零件 案例No_CAD形状_米思米型号 No0038_PARTS_PXVBK20-10

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。

  1. 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
  2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
  3. 要求指定SolidWorks文件的保存地址时，指定保存地址。
  4. 自动生成模式。

返回页首

至该产品的WEB页面至类似产品的WEB页面

返回页首

选型依据

原点位置锁紧用

返回页首

可选的尺寸

■旋钮柱塞(细牙螺纹把手型)的弹簧负载(N)

把手盖 主体 销 弹簧 锁紧
螺帽
材质 材质 表面处理 材质 硬度 表面处理 材质
尼龙6
(黑色亚光)		 SUM22L 四氧化三铁保护膜 S45C 50-60HRC 四氧化三铁保护膜 SWP－B 无
有
SUS303 − SUS303 − 镀镍 SUS301 无
有

■尺寸选择·各部分的尺寸

螺纹直径 螺距
(细牙)		 销径 行程 全长 螺纹部
长度		 把手型
旋转半径
M16 1.5 φ6、8、10 10 47 30 42
M20 1.5 φ8、10、12 12 59 36 52

返回页首

速度·负载（负载信息）

■旋钮柱塞(细牙螺纹把手型)的弹簧负载(N)

螺纹直径－螺距 负载
min. max.
M16-1.5 12 32
M20-1.5 21 58

*负载min.表示初始负载，max.表示压入销时的负载。

返回页首

辐式手轮

下载CAD数据 | 选型依据 | 可选的尺寸

下载CAD数据

在此事例中所使用的米思米型号
PHLK100-12

下载CAD数据

下载CAD数据: 文件格式

生成

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库
CAD形状		 案例库
CAD文件名		 具体案例
(在案例No.38中，单个零件编号为
PXVBK20-10时)
装置总成 案例No_CAD形状 No0038_ASSY
单个零件 案例No_CAD形状_米思米型号 No0038_PARTS_PXVBK20-10

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。

  1. 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
  2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
  3. 要求指定SolidWorks文件的保存地址时，指定保存地址。
  4. 自动生成模式。

返回页首

至该产品的WEB页面至类似产品的WEB页面

返回页首

选型依据

手动旋转输入用旋钮

返回页首

可选的尺寸

■辐式手轮（H9孔＋键槽＋螺纹孔）

联轴部 手柄 握柄 握柄螺纹部 非球形握柄型
材质 表面处理 材质 材质 材质 表面处理 固定 旋转·
折叠
FC200 四氧化三铁保护膜 酚醛树脂 酚醛树脂 SUM21 铬酸盐光泽处理 ○ ○
SUS303 − ○ -
手轮外径 H9孔+键槽+螺纹孔 轴孔直径
固定握柄
(FC200)		 固定握柄
（SUS303）		 旋转·
折叠握柄
φ80 ○ ○ ○ φ10
φ100 ○ ○ ○ φ12
φ125 ○ ○ ○
φ140 ○ ○ ○ φ15
φ160 ○ − ○ φ16
φ180 ○ − ○
φ200 ○ − ○

返回页首

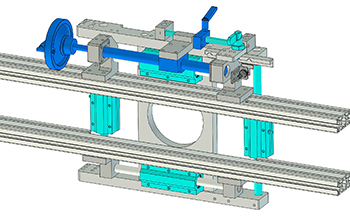

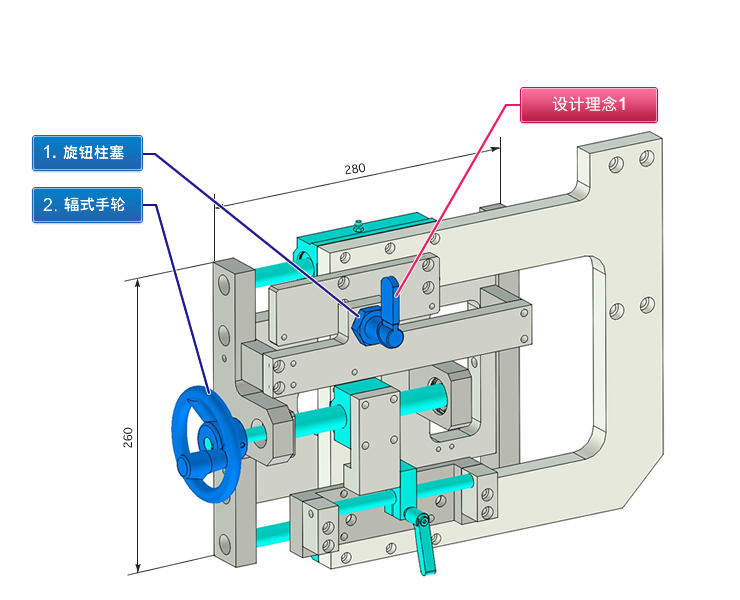

设计理念1：通过把手式旋钮确认销的进出

通过旋钮进行插拔的旋钮柱塞，无法从外观来确认销的进出。本案例中利用使用了凸轮的把手式旋钮，可通过把手的朝向来确认销的进出。

在上述案例设备示意图中，米思米零件表中刊载的产品用蓝色标示（详细介绍的主要零件为深蓝色）。
有预想的工件时用黄色标示。

特点

  • 本案例是使用了梯形丝杠的手动行程调整机构，将旋钮柱塞用于锁定原点位置。

设计要点

  • 需要频繁进行手动调整时，设计时须特别考虑作业性与安全性。

    需要使旋钮类的突出方向一致，以缩短作业时间。

  • 对于进行手动调整的机构，需要考虑防止错误操作以及防止因错误操作而造成的损坏。
  • 由于手动切换工序需要一定的时间，因此需要在考虑工序切换时间的基础上决定梯形丝杠的导程（螺距）。

    ■梯形丝杠的导程(螺距)

    軸径 螺距 軸径 螺距
    φ8 1.5 φ22 5
    φ10 2 φ25 5
    φ12 2 φ28 5
    φ14 3 φ32 6
    φ16 2 φ36 6
    3 φ40 6
    φ18 4 φ50 8
    φ20 2
    4
  • 松动固定把手，通过移动梯形丝杠螺帽的位置，可调节行程量。
  • 进行上述行程调节时，由于转动手柄使螺帽移动，因此应在两个行程终端采取防止夹手的安全措施。

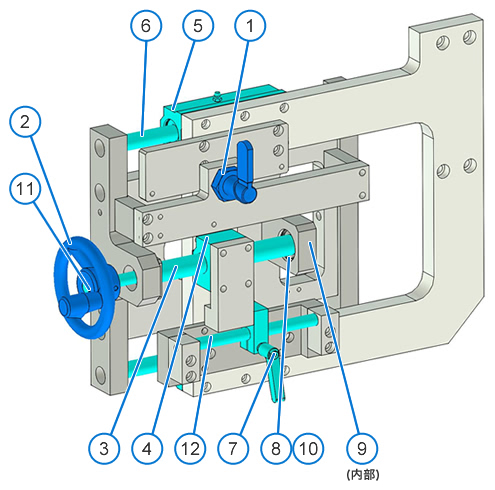

米思米零件表

  • 下载米思米零件表（CSV）
  • 确认案例中的零件位置
  • 下载CAD数据(选择单个零件)

    下载CAD数据（选择单个零件）

    关于CAD数据文件格式 | 关于CAD数据文件格式 | 关于SolidWorks的宏文件

    生成

    No. 零件名称 下载CAD数据（选择单个零件）
    2D/DXF(V12)
    		3D/STEP(AP203)
    		3D/Solidworks®<=2012
    1 旋钮柱塞
    2 辐式手轮
    3 梯形丝杠
    4 螺帽
    5 直线轴承(滑块) 正在施工 正在施工 正在施工
    6 线性导向轴（两端内螺纹型)
    7 防转动固定件(双螺栓型) 正在施工 正在施工 正在施工
    8 轴承
    9 C型扣环(轴用)
    10 C型扣环(孔用)
    11 平键
    12 线性导向轴（两端内螺纹型)

    生成

    关于CAD数据文件格式

    至该产品的WEB页面

    希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

    返回页首

    关于CAD文件名格式

    采用以下规则命名。

    案例库
    CAD形状    		 案例库
    CAD文件名    		 具体案例
    (在案例No.38中，单个零件编号为
    PXVBK20-10时)
    装置总成 案例No_CAD形状 No0038_ASSY
    单个零件 案例No_CAD形状_米思米型号 No0038_PARTS_PXVBK20-10

    返回页首

    关于SolidWorks的宏文件

    扩展名.swb是SolidWorks用的宏文件。
    读入宏文件时，可采用以下步骤。

    1. 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
    2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
    3. 要求指定SolidWorks文件的保存地址时，指定保存地址。
    4. 自动生成模式。

    返回页首

  • 下载CAD数据（装置总成）

    下载CAD数据（装置总成）

    下载CAD数据: 文件格式

    生成

    关于CAD数据文件格式

    未选择所需产品

    返回页首

    关于CAD文件名格式

    采用以下规则命名。

    案例库
    CAD形状    		 案例库
    CAD文件名    		 具体案例
    (在案例No.38中，单个零件编号为
    PXVBK20-10时)
    装置总成 案例No_CAD形状 No0038_ASSY
    单个零件 案例No_CAD形状_米思米型号 No0038_PARTS_PXVBK20-10

    返回页首

    关于设备总成CAD数据的用途

    总装图为构想阶段的组装图，用于对构造进行说明。因此，详细的零件形状并非考虑了各种条件的形状。套用部分内容时，请变更为符合客户使用条件的规格。

    返回页首

No. 零件名称 示意图 米思米型号 数量 参考价格
(单位:元)		 小计金额(单位:元)
米思米零件表刊载的合计金额 3,082.10
参考交货期 2013-2014
FA工厂自动化用零件目录数
1 旋钮柱塞 PXVBK20-10

至该产品的WEB页面

至类似产品的WEB页面

 1 378.97 378.97 1天 1273
2 辐式手轮 PHLK100-12

至该产品的WEB页面

至类似产品的WEB页面

 1 158.24 158.24 1天 2130
3 梯形丝杠 MTSBRK20-242-F12-R15-T10-Q15-S60-E12-AR9-KE2-C26

至该产品的WEB页面

至类似产品的WEB页面

 1 553.30 553.30 11天 573
4 螺帽 MTSBHR20

至该产品的WEB页面

至类似产品的WEB页面

 1 507.86 507.86 1天 566
5 直线轴承(滑块) LHBBLN16

至该产品的WEB页面

至类似产品的WEB页面

 2 523.97 1,047.94 9天 仅网页刊登
6 线性导向轴（两端内螺纹型) SFJW16-250-M10-N10

至该产品的WEB页面

至类似产品的WEB页面

 2 53.09 106.18 3天 103
7 防转动固定件(双螺栓型) MTSWB12

至该产品的WEB页面

至类似产品的WEB页面

 1 233.19 233.19 11天 仅网页刊登
8 轴承 B6002ZZ

至该产品的WEB页面

至类似产品的WEB页面

 2 15.60 31.20 1天 689
9 C型扣环(轴用) STWN15

至该产品的WEB页面

至类似产品的WEB页面

 1 4.71 4.71 1天 1651
10 C型扣环(孔用) RTWN32

至该产品的WEB页面

至类似产品的WEB页面

 1 5.97 5.97 1天 1652
11 平键 KES4-25

至该产品的WEB页面

至类似产品的WEB页面

 1 15.75 15.75 1天 1637
12 线性导向轴（两端内螺纹型) SFJW12-156-M6-N6

至该产品的WEB页面

至类似产品的WEB页面

 1 38.79 38.79 3天 103

<关于米思米零件表>

※价格与交货期为参考值，可能会与实际情况不同。详情请通过Web Ordering System等确认。
※铝合金型材等部分产品未标出参考价格（也不保含在“MiSUMi零件表刊载的总计金额”中）。确定实际设计中使用的型号后，请另行询价。
