案例No.0023
案例名称: 同步齿形带机构

张力调整装置

下载CAD数据

在此事例中所使用的米思米型号
TNSR10-Y15-F10

下载CAD数据

下载CAD数据: 文件格式

生成

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时,请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库
CAD形状
案例库
CAD文件名
具体案例
(在案例No.23中,单个零件编号为
MGCLF25-30时)
装置总成 案例No_CAD形状 No0023_ASSY
单个零件 案例No_CAD形状_米思米型号 No0023_PARTS_MGCLF25-30

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时,可采用以下步骤。

  1. 利用工具、执行宏的命令打开扩展名为.swb(Solidworks Visual basic Program)的文件。
  2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
  3. 要求指定SolidWorks文件的保存地址时,指定保存地址。
  4. 自动生成模式。

返回页首

至该产品的WEB页面至类似产品的WEB页面

返回页首

选型依据

张紧用、减少设计工时

返回页首

构造信息

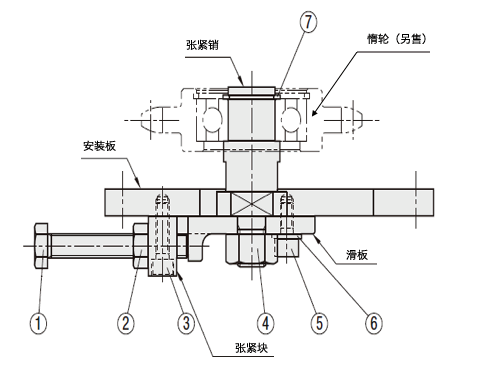

■张力调整装置构造图

张力调整装置构造图
符号 名称 数量
调整螺丝 1
螺帽 1
内六角螺栓 2
螺帽 1
内六角螺栓 2
平垫圈 2
C型扣环(轴用) 1

返回页首

可选的尺寸

■张力调整装置

材质 表面处理
安装板 张紧销 滑板 张紧块
SS400-D S45C S45C
(精密铸造)
SS400-D 四氧化三铁保护膜
无电解镀镍
张紧销径 张紧销突出长度 调整行程 宽度 长度
φ10 18-100 25 50 120
φ12
φ15 22-110 55 125
φ17 30 60 140
φ20

返回页首

精度信息

■张力调整装置的精度

张力调整装置配合轴的轴径公差 g6

返回页首

惰轮

下载CAD数据

在此事例中所使用的米思米型号
BFBD19-45

下载CAD数据

下载CAD数据: 文件格式

生成

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时,请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库
CAD形状
案例库
CAD文件名
具体案例
(在案例No.23中,单个零件编号为
MGCLF25-30时)
装置总成 案例No_CAD形状 No0023_ASSY
单个零件 案例No_CAD形状_米思米型号 No0023_PARTS_MGCLF25-30

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时,可采用以下步骤。

  1. 利用工具、执行宏的命令打开扩展名为.swb(Solidworks Visual basic Program)的文件。
  2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
  3. 要求指定SolidWorks文件的保存地址时,指定保存地址。
  4. 自动生成模式。

返回页首

至该产品的WEB页面至类似产品的WEB页面

返回页首

选型依据

张紧用、同步齿形带背面按压

返回页首

可选的尺寸

■惰轮(背面张紧型·无法兰)

材质 表面处理 轴承材质
A2017 本色阳极氧化处理
S45C 四氧化三铁保护膜
无电解镀镍
SUS304 - 不锈钢

■惰轮(背面张紧型·无法兰)宽度和外径

宽度 外径 轴径 材质
A2017 S45C
(四氧化三铁)
S45C
(无电解)
SUS304
19 φ30 φ8 - - -
φ35
φ45 φ10
22 φ35 - - -
φ45
26 φ40 - - -
φ45 - - -
φ50

返回页首

免键同步带轮

下载CAD数据

在此事例中所使用的米思米型号
HPLM50L075-E-28

下载CAD数据

下载CAD数据: 文件格式

生成

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时,请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库
CAD形状
案例库
CAD文件名
具体案例
(在案例No.23中,单个零件编号为
MGCLF25-30时)
装置总成 案例No_CAD形状 No0023_ASSY
单个零件 案例No_CAD形状_米思米型号 No0023_PARTS_MGCLF25-30

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时,可采用以下步骤。

  1. 利用工具、执行宏的命令打开扩展名为.swb(Solidworks Visual basic Program)的文件。
  2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
  3. 要求指定SolidWorks文件的保存地址时,指定保存地址。
  4. 自动生成模式。

返回页首

至该产品的WEB页面至类似产品的WEB页面

返回页首

选型依据

轴上无需键槽

返回页首

构造信息

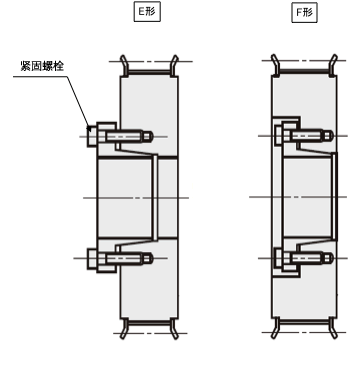

■免键同步带轮的构造图

免键同步带轮的构造图
  • ·免键同步带轮是一种将螺栓的紧固力通过锥面转换为对内径侧与外径侧的表面压力,将带轮连接到轴上的构造。
  • ·不需要键槽等轴加工。
  • ·由于不需要轴加工,因此不会降低轴的强度。
  • ・没有翻译:容易进行位置调整。

返回页首

可选的尺寸

■免键同步带轮(普通扭矩传动用)

材质 表面处理 齿类型/皮带宽度
XL L H
带轮 法兰 衬套 带轮 法兰 衬套 12.7 12.7 19.1 25.4 38.1 19.1 25.4 38.1 50.8
A7075 A5052 S45C 本色阳极氧化处理 -
硬质阳极氧化处理 - - - - - -
无电解镀镍 - - - - - -
S45C SPCC S45C 四氧化三铁保护膜
无电解镀镍 -

■免键同步带轮齿数与轴孔直径

皮带种类 形状 齿数 节圆直径 轴孔直径
E形 F形 E形 F形
XL E、F 20-72 22-72 φ32.34-116.43 φ8-32 φ8-12
L E、F 14-72 14-40 φ42.45-218.30 φ8-38 φ8-35
H E、F 14-50 14-50 φ56.60-202.13 φ12-50 φ12-50

E:标准型(衬套法兰从带轮中突出)
F:短型(衬套法兰在带轮内)

返回页首

选型步骤

■同步带轮的选型步骤

* 同步带轮的选型与同步齿形带同时进行。

确定使用条件
设计动力、转速、转速比、暂定轴间距、运行模式等

  ↓

预选带轮(皮带)
齿型·皮带宽度

  ↓

确认规格适用与否
  • 确认算出的轴间距等
  • 确认张力和负载

<免键同步带轮概要>
https://www.misumi.com.cn/pdf/fa/2013/p838.pdf

返回页首

精度信息

■免键同步带轮的精度

衬套轴孔公差: H7

返回页首

技术计算

■技术计算

返回页首

设计理念1:有效使用外购品以降低成本

安装从动轴时,灵活使用外购的圆法兰组件,可减少设计工时。

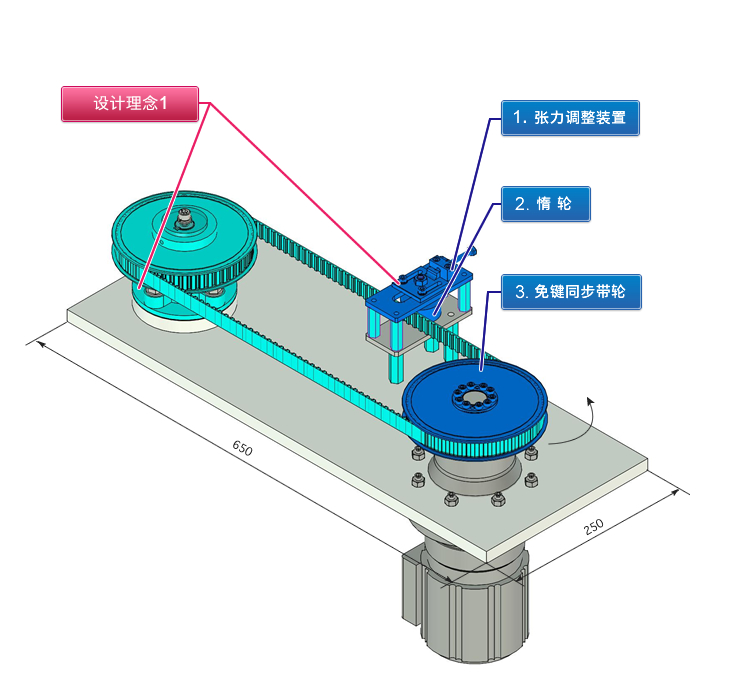

在上述案例设备示意图中,MiSUMi零件表中刊载的产品用蓝色标示(详细介绍的主要零件为深蓝色)。
有预想的工件时用黄色标示。

特点

  • 免键同步带轮&同步带轮&惰轮&张力调整器的组合示例。
  • 张力调整器应使用成套产品。

设计要点

  • 本案例为极其普通的组合例,须根据使用条件,在进行各种计算后再选择。
  • 同步齿形带的长度根据轴间距和带轮直径计算选择。
  • 需要使皮带更换作业简单易行时,应选择稍长的皮带,用张力调整器调整张力。
  • 如果张力调整器的按下尺寸过大,则担心会干涉到支撑它的六角支柱。选择皮带时,应设计考虑了干涉的布局。
  • 像本案例这样的旋转驱动部,必须设置盖板以确保安全。
  • 安装张力调整器时,原则上应从松弛的一侧安装。
  • 以按压同步齿形带的背面来张紧时,应注意惰轮直径的大小。(寿命缩短)
  • 应注意因同步齿形带的张力而对马达轴产生的外伸量负载。
  • 须注意带轮轴的平行度。(寿命缩短)
  • ·由于轴承外圈的外周为曲面,因此必须使用两个滚珠轴承法兰组件。(本图中省略。)

米思米零件表

  • 下载米思米零件表(CSV)

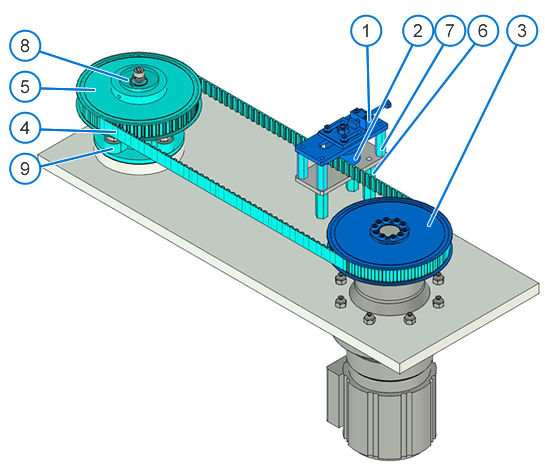

  • 确认案例中的零件位置
  • 下载CAD数据(选择单个零件)

    下载CAD数据(选择单个零件)

    生成

    No. 零件名称 下载CAD数据(选择单个零件)
    2D/DXF(V12)
    3D/STEP(AP203)
    3D/Solidworks®<=2012
    1 张力调整装置
    2 惰轮
    3 免键同步带轮
    4 同步齿形带
    5 同步带轮
    6 六角形支柱(两端内螺纹型)
    7 六角形支柱(两端内螺纹型)
    8 垫圈
    9 滚珠轴承组件嵌入型

    生成

    关于CAD数据文件格式

    至该产品的WEB页面

    希望使用上述可选的3种数据格式以外的格式时,请点击下述米思米零件表中的“至该产品页”。

    返回页首

    关于CAD文件名格式

    采用以下规则命名。

    案例库
    CAD形状
    案例库
    CAD文件名
    具体案例
    (在案例No.23中,单个零件编号为
    MGCLF25-30时)
    装置总成 案例No_CAD形状 No0023_ASSY
    单个零件 案例No_CAD形状_米思米型号 No0023_PARTS_MGCLF25-30

    返回页首

    关于SolidWorks的宏文件

    扩展名.swb是SolidWorks用的宏文件。
    读入宏文件时,可采用以下步骤。

    1. 利用工具、执行宏的命令打开扩展名为.swb(Solidworks Visual basic Program)的文件。
    2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
    3. 要求指定SolidWorks文件的保存地址时,指定保存地址。
    4. 自动生成模式。

    返回页首

  • 下载CAD数据(装置总成)

    下载CAD数据(装置总成)

    下载CAD数据: 文件格式

    生成

    关于CAD数据文件格式

    未选择所需产品

    返回页首

    关于CAD文件名格式

    采用以下规则命名。

    案例库
    CAD形状
    案例库
    CAD文件名
    具体案例
    (在案例No.23中,单个零件编号为
    MGCLF25-30时)
    装置总成 案例No_CAD形状 No0023_ASSY
    单个零件 案例No_CAD形状_米思米型号 No0023_PARTS_MGCLF25-30

    返回页首

    关于设备总成CAD数据的用途

    总装图为构想阶段的组装图,用于对构造进行说明。因此,详细的零件形状并非考虑了各种条件的形状。套用部分内容时,请变更为符合客户使用条件的规格。

    返回页首

No. 零件名称 示意图 米思米型号 数量 参考价格
(单位:元)
小计金额(单位:元)
米思米零件表刊载的合计金额 3,026.05
参考交货期 2013-2014
FA工厂自动化用零件目录数
1 张力调整装置 TNSR10-Y15-F10

至该产品的WEB页面

至类似产品的WEB页面

1 517.26 517.26 13天 1067
2 惰轮 BFBD19-45

至该产品的WEB页面

至类似产品的WEB页面

1 61.45 61.45 5天 871
3 免键同步带轮 HPLM50L075-E-28

至该产品的WEB页面

至类似产品的WEB页面

1 800.06 800.06 13天 840
4 同步齿形带 TUN540L075

至该产品的WEB页面

至类似产品的WEB页面

1 330.13 330.13 13天 875
5 同步带轮 ATPK50L075-B-N22

至该产品的WEB页面

至类似产品的WEB页面

1 993.25 993.25 13天 801
6 六角形支柱(两端内螺纹型) LSBF14-54.5-M6-N6

至该产品的WEB页面

至类似产品的WEB页面

3 22.06 66.18 3天 1469
7 六角形支柱(两端内螺纹型) LSBF12-40-M5-N5

至该产品的WEB页面

至类似产品的WEB页面

4 21.10 84.40 3天 1469
8 垫圈 WSSB50-10-5

至该产品的WEB页面

至类似产品的WEB页面

1 17.39 17.39 1天 1525
9 滚珠轴承组件嵌入型 HDMC25

至该产品的WEB页面

至类似产品的WEB页面

1 155.93 155.93 1天 720

<关于米思米零件表>

※价格与交货期为参考值,可能会与实际情况不同。详情请通过Web Ordering System等确认。
※铝合金型材等部分产品未标出参考价格(也不保含在“MiSUMi零件表刊载的总计金额”中)。确定实际设计中使用的型号后,请另行询价。
