- > 案例No.0022 料架挤压组件
案例No.0022
案例名称: 料架挤压组件
小型拉手
下载CAD数据

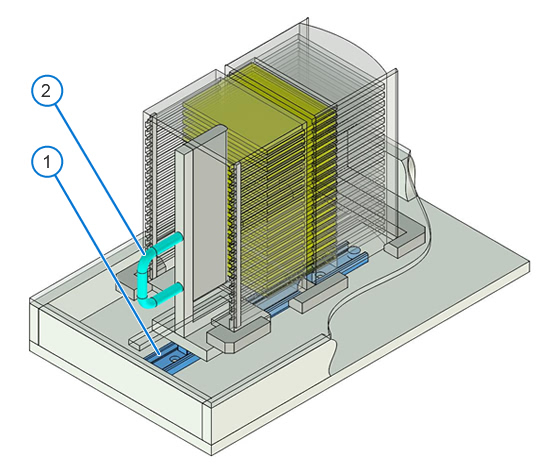

在此事例中所使用的米思米型号
RSR25-240
下载CAD数据
下载CAD数据: 文件格式
关于CAD数据文件格式
希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。
关于CAD文件名格式
采用以下规则命名。
| 案例库 CAD形状 |
案例库 CAD文件名 |
具体案例 (在案例No.22中，单个零件编号为 RSR25-240时) |
|---|---|---|
| 装置总成 | 案例No_CAD形状 | No0022_ASSY |
| 单个零件 | 案例No_CAD形状_米思米型号 | No0006_PARTS_RSR25-240 |
关于SolidWorks的宏文件
扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。
- 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
- 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
- 要求指定SolidWorks文件的保存地址时，指定保存地址。
- 自动生成模式。
选型依据
轻载直线导轨
可选的尺寸
■滚轮式线性滑轨（组件）
| 公称No. | 滑轨 | 滑板 | 滑轨长度 | ||
|---|---|---|---|---|---|
| 材质 | 表面处理 | 材质 | 表面处理 | ||
| 25 | 铝合金 | 本色阳极氧化处理 | SUS304 | - | 160-1040(80齿跳齿) |
| 40 | SPCC | 铬酸盐光泽处理 | SPCC | 铬酸盐光泽处理 | 300-800(50齿跳齿)、900、1000 |
速度·负载（负载信息）
■滚轮式线性滑轨的额定负载
| 公称No. | 25 | 40 | ||||||
|---|---|---|---|---|---|---|---|---|
| 负载方向 | Pa | Pb | Pc | Pd | Pa | Pb | Pc | Pd |
| 静态额定负载 | 120N | 240N | 100N | 250N | 500N | 165N | ||
| 动态额定负载 | 40N | 80N | 30N | 75N | 150N | 50N | ||
| 间隙（mm） | 0.1以下 | 0.15以下 | 0 | |||||

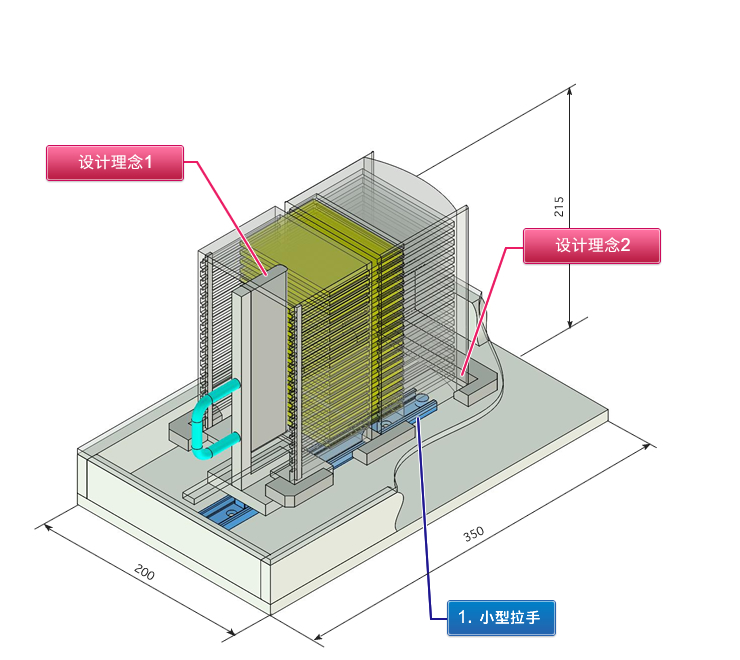

在上述案例设备示意图中，米思米零件表中刊载的产品用蓝色标示（详细介绍的主要零件为深蓝色）。
有预想的工件时用黄色标示。
特点
- 将层叠的工件从料架手工转送到另一料架的装置示例。
- 推板被滚轮式线性滑轨直线导向。
预想的工件
- 薄板型工件
(例:树脂板·电路板材料等）
设计要点
- 本案例是超轻载时的参考事例。
- 手动操作时，负载和速度会因操作而不稳定，相对于滑动规格，直线导轨需要确保更高的刚性。
- 本案例采用内置有轴承的滚轮式线性滑轨。
- 推板应考虑刚性，以免在上下发生位移。
- 想约束工件接触速度时，可采用安装缓冲器的方法进行调整。
