米思米案例库

案例No.0021
案例名称: 电路板切断组件

带导杆气缸

下载CAD数据 | 选型依据 | 可选的尺寸 | 精度信息 | 速度·负载（负载信息）

下载CAD数据

在此事例中所使用的米思米型号
MGCLF12-75

下载CAD数据

下载CAD数据: 文件格式

生成

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库
CAD形状		 案例库
CAD文件名		 具体案例
(在案例No.21中，单个零件编号为
MGCLF12-75时)
装置总成 案例No_CAD形状 No0021_ASSY
单个零件 案例No_CAD形状_米思米型号 No0021_PARTS_MGCLF12-75

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。

  1. 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
  2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
  3. 要求指定SolidWorks文件的保存地址时，指定保存地址。
  4. 自动生成模式。

返回页首

至该产品的WEB页面至类似产品的WEB页面

返回页首

选型依据

结构紧凑化

返回页首

可选的尺寸

■带导杆气缸（固定行程型）

气缸内径 轴承 滑动轴承 直线轴承 气缸宽度 全长（下述+St） 厚度
St 10 20 25 30 40 50 75 100 10 20 25 30 40 50 75 100
φ12 ○ ○ － ○ ○ ○ ○ ○ ○ ○ － ○ ○ ○ ○ ○ 56 39 22
φ16 ○ ○ － ○ ○ ○ ○ ○ ○ ○ － ○ ○ ○ ○ ○ 62 43 25
φ20 － ○ － ○ ○ ○ ○ ○ － ○ － ○ ○ ○ ○ ○ 72 47 30
φ25 － ○ － ○ ○ ○ ○ ○ － ○ － ○ ○ ○ ○ ○ 86 47.5 38
φ32 － － ○ － － ○ ○ ○ － － ○ － － ○ ○ ○ 112 48
φ50 － － ○ － － ○ － ○ － － － － － － － － 146 72 60

*传感器另售。

返回页首

精度信息

■带导杆气缸的不旋转精度

不旋转精度：对于导杆和轴承之间存在间隙而引起的松动，以偏移活塞杆中心的角度来表示的数值。

气缸内径 前端连杆的不旋转精度
滑动轴承 直线轴承
φ12 ±0.12° ±0.06°
φ16 ±0.10° ±0.06°
φ20 ±0.09° ±0.05°
φ25 ±0.08° ±0.05°
φ32 ±0.06° ±0.04°
φ50 ±0.05° －

返回页首

速度·负载（负载信息）

■带导杆气缸的使用压力范围

  • 最低工作压力(MPa)：　0.1
  • 最大工作压力(MPa)：　1.0
  • 耐圧力(MPa)：　1.5

■理论推力

(N)

气缸内径 动作方向 使工作压力（MPa）
0.4 0.5
φ12 推 45 57
拉 34 42
φ16 推 80 101
拉 60 75
φ20 推 126 157
拉 94 118
φ25 推 196 245
拉 151 189
φ32 推 322 402
拉 241 302
φ50 推 785 982
拉 660 825

■容许旋转扭矩

是指对导杆前端施加旋转扭矩时使气缸动作的动态容许值。

(N･m)

气缸内径 轴承形式 行程
10 20 25 30 40 50 75 100
φ12 滑动轴承 0.50 0.40 - 0.33 0.28 0.25 0.77 0.65
直线轴承 0.41 0.31 - 0.25 0.69 0.59 0.40 0.32
φ16 滑动轴承 0.91 0.75 - 0.64 0.56 0.49 1.25 1.06
直线轴承 0.76 0.60 - 0.49 1.14 1.02 0.79 0.65
φ20 滑动轴承 - 1.43 - 1.23 1.08 0.96 1.51 1.27
直线轴承 - 1.12 - 0.93 2.12 1.90 1.50 1.24
φ25 滑动轴承/td> - 2.26 - 1.94 1.71 1.52 2.38 2.00
直线轴承 - 1.98 - 1.65 3.75 3.37 2.68 2.22
φ32 滑动轴承 - - 6.71 - - 5.24 4.30 3.64
直线轴承 - - 3.61 - - 2.55 6.48 5.41
φ50 滑动轴承 - - 13.0 - - 10.8 - 10.6

■容许横向负载

是指对导杆前端施加横向负载W(与导杆垂直的负载)时使气缸动作的动态容许值。

容许横向负载

（N)

气缸内径 轴承形式 行程
10 20 25 30 40 50 75 100
φ12 滑动轴承 24 19 - 16 14 12 37 31
直线轴承 20 15 - 12 33 29 19 16
φ16 滑动轴承 40 33 - 28 24 21 55 46
直线轴承 33 26 - 21 50 44 34 28
φ20 滑动轴承 - 52 - 45 39 35 55 46
直线轴承 - 41 - 34 77 69 54 45
φ25 滑动轴承 - 69 - 60 52 47 73 62
直线轴承 - 61 - 51 115 104 82 68
φ32 滑动轴承 - - 166 - - 131 107 91
直线轴承 - - 90 - - 34 162 135
φ50 滑动轴承 - - 296 - - 245 - 241

返回页首

矩形螺旋弹簧

下载CAD数据 | 选型依据 | 风险信息 | 可选的尺寸 | 速度·负载（负载信息） | 技术计算

下载CAD数据

在此事例中所使用的米思米型号
FUT16-50-A

下载CAD数据

下载CAD数据: 文件格式

生成

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库
CAD形状		 案例库
CAD文件名		 具体案例
(在案例No.21中，单个零件编号为
MGCLF12-75时)
装置总成 案例No_CAD形状 No0021_ASSY
单个零件 案例No_CAD形状_米思米型号 No0021_PARTS_MGCLF12-75

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。

  1. 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
  2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
  3. 要求指定SolidWorks文件的保存地址时，指定保存地址。
  4. 自动生成模式。

返回页首

至该产品的WEB页面至类似产品的WEB页面

返回页首

选型依据

支承夹具复位用

返回页首

风险信息

因老化、磨损而引起的复位力不足

返回页首

可选的尺寸

■圆线螺旋弹簧(长度指定、外径基准)尺寸

材质 外径 指定长度 负载类型
SWP-A
SUS304-WPB		 φ12 25-140 轻
重
φ14 30-160 轻
重
φ16 30-180 轻
重
φ18 35-200 轻
重
φ20 40-200 轻
重

速度·负载（负载信息）

■圆线螺旋弹簧(长度指定、外径基准)最大负载

L:容许位移量

外径 负载类型 最大负载/线径
材质:SWP-A 材质:SUS304-WPB
L=60% L=50% L=40% L=60% L=50% L=40%
负载(N) 线径(mm） 负载(N) 线径(mm） 负载(N) 线径(mm） 负载(N) 线径(mm） 负载(N) 线径(mm） 负载(N) 线径(mm）
φ12 轻 11.0 0.9 27.6 1.2 37.7 1.4 9.6 0.9 24.1 1.2 33.0 1.4
重 14.2 35.8 48.9 12.5 31.3 42.9
φ14 轻 11.6 1.0 37.7 1.4 45.9 1.6 10.1 1.0 33.0 1.4 40.2 1.6
重 15.1 48.9 59.6 13.1 42.8 52.2
φ16 轻 19.4 1.2 49.7 1.6 55.1 1.8 17.0 1.2 43.4 1.6 48.2 1.8
重 25.1 64.5 71.2 22.0 56.5 62.6
φ18 轻 29.9 1.4 62.1 1.8 65.2 2.0 26.2 1.4 54.3 1.8 57.1 2.0
重 38.9 80.7 84.6 34.0 70.6 74.0
φ20 轻 42.7 1.6 76.9 2.0 99.0 2.3 37.4 1.6 67.3 2.0 86.8 2.3
重 55.2 100.0 128.0 48.3 87.2 113.0

返回页首

技术计算

■圆线螺旋弹簧(长度指定、外径基准)弹簧常数的计算方法

圆线螺旋弹簧(长度指定、外径基准)弹簧常数的计算方法

返回页首

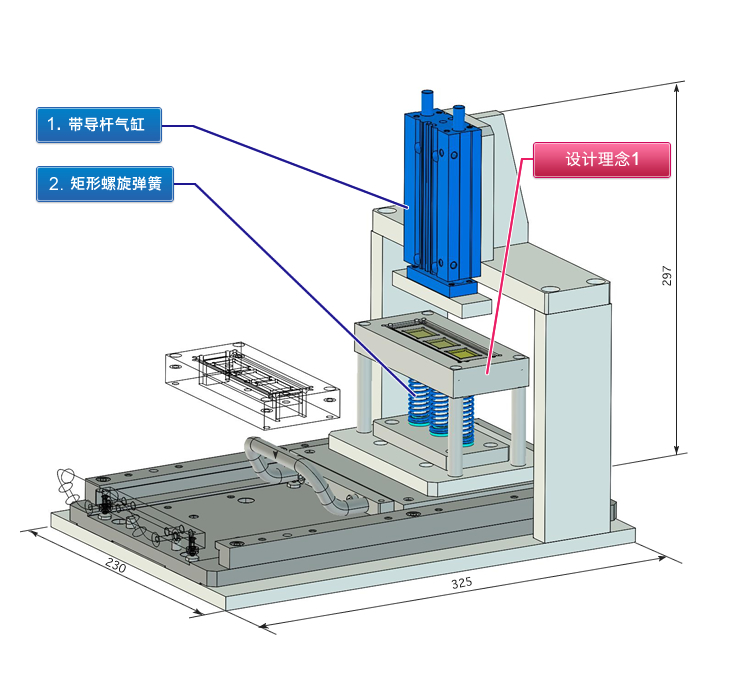

设计理念1：凹模板厚度较厚

相对于工件放置面，凸模通过超越行程而冲裁。此时，为了使冲裁后的工件完形保持被导向的状态，凹模板的厚度变厚。

在上述案例设备示意图中，米思米零件表中刊载的产品用蓝色标示（详细介绍的主要零件为深蓝色）。
有预想的工件时用黄色标示。

特点

  • 电路板等薄板等的冲裁装置示例。
  • 手动放入、取出、进给的装置。

预想的工件

  • 小型印刷电路板等

设计要点

  • 根据工件尺寸、厚度计算冲裁负载。

    冲裁工件后，为了返回原位，在导向件的下方设置弹簧。冲裁气缸应考虑冲裁负载和弹簧负载，具有足够的负载。

  • 需要考虑设置盛接冲裁后的边料的边料箱。

    本案例中，由作业人员进行工件的放入及取出。此时，如果在导向件上设置用于放入和取出工件的缺口，或使边料能以自重而自然落下，则可提高作业效率。

  • 夹具滑动机构相对于冲裁负载，应具有足够的强度。
  • 冲裁时如果产生垃圾，应考虑采取定期清扫和吸除垃圾等的措施。
  • 还需要考虑活动部的安全措施(护罩等)。

米思米零件表

  • 下载米思米零件表（CSV）

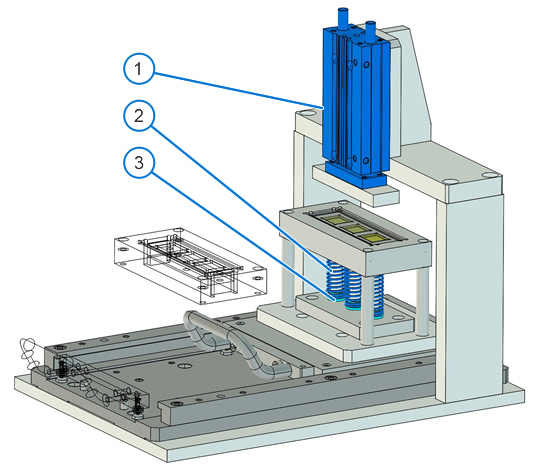

  • 确认案例中的零件位置
  • 下载CAD数据(选择单个零件)

    下载CAD数据（选择单个零件）

    关于CAD数据文件格式 | 关于CAD数据文件格式 | 关于SolidWorks的宏文件

    生成

    No. 零件名称 下载CAD数据（选择单个零件）
    2D/DXF(V12)
    		3D/STEP(AP203)
    		3D/Solidworks®<=2012
    1 带导杆气缸
    2 矩形螺旋弹簧
    3 压缩弹簧用垫圈

    生成

    关于CAD数据文件格式

    至该产品的WEB页面

    希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

    返回页首

    关于CAD文件名格式

    采用以下规则命名。

    案例库
    CAD形状    		 案例库
    CAD文件名    		 具体案例
    (在案例No.21中，单个零件编号为
    MGCLF12-75时)
    装置总成 案例No_CAD形状 No0021_ASSY
    单个零件 案例No_CAD形状_米思米型号 No0021_PARTS_MGCLF12-75

    返回页首

    关于SolidWorks的宏文件

    扩展名.swb是SolidWorks用的宏文件。
    读入宏文件时，可采用以下步骤。

    1. 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
    2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
    3. 要求指定SolidWorks文件的保存地址时，指定保存地址。
    4. 自动生成模式。

    返回页首

  • 下载CAD数据（装置总成）

    下载CAD数据（装置总成）

    下载CAD数据: 文件格式

    生成

    关于CAD数据文件格式

    未选择所需产品

    返回页首

    关于CAD文件名格式

    采用以下规则命名。

    案例库
    CAD形状    		 案例库
    CAD文件名    		 具体案例
    (在案例No.21中，单个零件编号为
    MGCLF12-75时)
    装置总成 案例No_CAD形状 No0021_ASSY
    单个零件 案例No_CAD形状_米思米型号 No0021_PARTS_MGCLF12-75

    返回页首

    关于设备总成CAD数据的用途

    总装图为构想阶段的组装图，用于对构造进行说明。因此，详细的零件形状并非考虑了各种条件的形状。套用部分内容时，请变更为符合客户使用条件的规格。

    返回页首

No. 零件名称 示意图 米思米型号 数量 参考价格
(单位:元)		 小计金额(单位:元)
米思米零件表刊载的合计金额 2,175.56
参考交货期 2013-2014
FA工厂自动化用零件目录数
1 带导杆气缸 MGCLF12-75

至该产品的WEB页面

至类似产品的WEB页面

 1 1,109.78 1,109.78 9天 2377
2 矩形螺旋弹簧 FUT16-50-A

至该产品的WEB页面

至类似产品的WEB页面

 3 305.80 917.40 11天 1722
3 压缩弹簧用垫圈 SPGCS15-12-8

至该产品的WEB页面

至类似产品的WEB页面

 6 24.73 148.38 11天 1712・1540

<关于米思米零件表>

※价格与交货期为参考值，可能会与实际情况不同。详情请通过Web Ordering System等确认。
※铝合金型材等部分产品未标出参考价格（也不保含在“MiSUMi零件表刊载的总计金额”中）。确定实际设计中使用的型号后，请另行询价。

其他参考案例
