案例No.0017
案例名称: 2方向润滑脂涂敷组件

浮动接头

下载CAD数据 | 选型依据 | 可选的尺寸

下载CAD数据

在此事例中所使用的米思米型号
FJRHA6-1.0

下载CAD数据

下载CAD数据: 文件格式

生成

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库
CAD形状		 案例库
CAD文件名		 具体案例
(在案例No,17中，单个零件编号为
FJRHA6-1.0时)
装置总成 案例No_CAD形状 No0017_ASSY
单个零件 案例No_CAD形状_米思米型号 No0017_PARTS_FJRHA6-1.0

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。

  1. 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
  2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
  3. 要求指定SolidWorks文件的保存地址时，指定保存地址。
  4. 自动生成模式。

返回页首

至该产品的WEB页面至类似产品的WEB页面

返回页首

选型依据

套件、易选

返回页首

可选的尺寸

■浮动接头（简易链结型、内螺纹型、气缸连接件·固定座组件）

  • 材质:S45C
  • 表面处理:软氮化法
  • 表面硬度:500HV～
螺纹孔径－螺距 外形尺寸
宽度 支架高度 总高（含连接件）
M4−0.7 36 8 14
M5−0.8 42 10 17
M6−1.0 44 11 19
M8−1.25 52 13 22
M10−1.25 56 13 24

返回页首

止动销

下载CAD数据 | 选型依据 | 风险信息 | 可选的尺寸 | 精度信息

下载CAD数据

在此事例中所使用的米思米型号
STEHN10

下载CAD数据

下载CAD数据: 文件格式

生成

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库
CAD形状		 案例库
CAD文件名		 具体案例
(在案例No,17中，单个零件编号为
FJRHA6-1.0时)
装置总成 案例No_CAD形状 No0017_ASSY
单个零件 案例No_CAD形状_米思米型号 No0017_PARTS_FJRHA6-1.0

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。

  1. 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
  2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
  3. 要求指定SolidWorks文件的保存地址时，指定保存地址。
  4. 自动生成模式。

返回页首

至该产品的WEB页面至类似产品的WEB页面

返回页首

选型依据

位置微調整

返回页首

风险信息

接触面磨损、产生接触声音

返回页首

可选的尺寸

■止动销（螺纹型、T尺寸固定型）

材质 硬度 表面处理
SCM435 46～50HRC 无电解镀镍
SUS440C 50～55HRC -
六角对边间距 六角头厚度 螺纹直径
（粗牙）		 螺纹部长度
（颈长）
7 5 M4 5
8 M5 6
10   M6
8 9
13 5 M8 10
8
  12

返回页首

精度信息

■止动销（螺纹型）的精度

六角头厚度公差：+0.01/0

返回页首

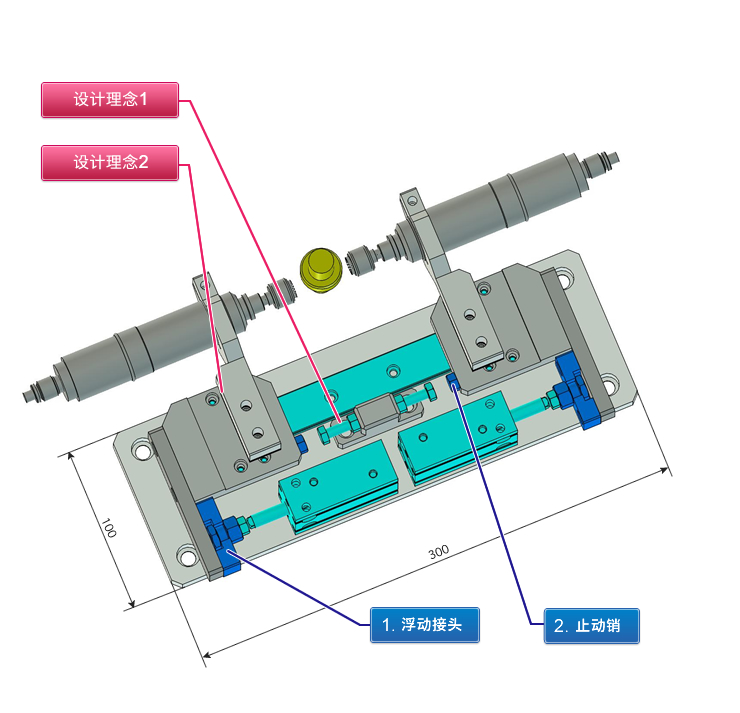

设计理念1：单独调节工件的操作

采用可从左右分别对工件的操作、位置进行调节的机构，方便了最佳条件的选择。

设计理念2：使用垫片调节高度

本案例中利用垫片来调节左右的润滑脂枪高度。虽然调节很花时间，但一旦确定后，很少有时效变化。

※在上述案例设备示意图中，米思米零件表中刊载的产品用蓝色标示（详细介绍的主要零件为深蓝色）。
有预想的工件时用黄色标示。

特点

  • 相对于工件，将润滑脂涂敷喷嘴从二个方向滑动的示例。
  • 采用小型气缸驱动。

预想的工件

  • 小型工件

设计要点

  • 通过从两侧向工件涂覆，缩短了涂覆时间。
  • 分别采用小型（薄型）九气缸、浮动接头、直线导轨，实现了省空间化。

    米思米还开发行业标准以外的独创直线导轨。

  • 通过对左右挡块单独进行调节，可应对工件尺寸的变化，也适用于不对称的工件。

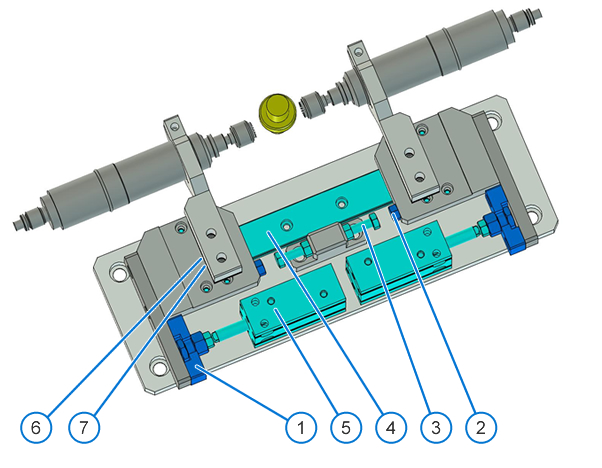

米思米零件表

  • 下载米思米零件表（CSV）
  • 确认案例中的零件位置
  • 下载CAD数据(选择单个零件)

    下载CAD数据(选择单个零件)

    关于CAD数据文件格式 | 关于CAD文件名格式 | 关于SolidWorks的宏文件

    生成

    No. 零件名称 下载CAD数据(选择单个零件)
    2D/DXF(V12)
    		3D/STEP(AP203)
    		3D/SolidWorks®<=2012
    1 浮动接头
    2 止动销
    3 定位螺栓
    4 微型直线导轨
    5 小型气缸
    6 垫片
    7 垫片

    生成

    关于CAD数据文件格式

    至该产品的WEB页面

    希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

    返回页首

    关于CAD文件名格式

    采用以下规则命名。

    案例库
    CAD形状    		 案例库
    CAD文件名    		 具体案例
    (在案例No,17中，单个零件编号为
    FJRHA6-1.0时)
    装置总成 案例No_CAD形状 No0017_ASSY
    单个零件 案例No_CAD形状_米思米型号 No0017_PARTS_FJRHA6-1.0

    返回页首

    关于SolidWorks的宏文件

    扩展名.swb是SolidWorks用的宏文件。
    读入宏文件时，可采用以下步骤。

    1. 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
    2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
    3. 要求指定SolidWorks文件的保存地址时，指定保存地址。
    4. 自动生成模式。

    返回页首

  • 下载CAD数据(装置总成)

    下载CAD数据（装置总成）

    下载CAD数据: 文件格式

    生成

    关于CAD数据文件格式

    未选择所需产品

    返回页首

    关于CAD文件名格式

    采用以下规则命名。

    案例库
    CAD形状    		 案例库
    CAD文件名    		 具体案例
    (在案例No,17中，单个零件编号为
    FJRHA6-1.0时)
    装置总成 案例No_CAD形状 No0017_ASSY
    单个零件 案例No_CAD形状_米思米型号 No0017_PARTS_FJRHA6-1.0

    返回页首

    关于设备总成CAD数据的用途

    总装图为构想阶段的组装图，用于对构造进行说明。因此，详细的零件形状并非考虑了各种条件的形状。套用部分内容时，请变更为符合客户使用条件的规格。

    返回页首

No. 零件名称 示意图 米思米型号 数量 参考价格
(単位:元)		 小计金额(単位:元)
米思米零件表刊载的合计金额 2533.47
参考交货期 2013-2014
FA工厂自动化用零件目录
1 浮动接头 FJRHA6-1.0

至该产品的WEB页面

至类似产品的WEB页面

 2 119.07 238.14 9天 2405
2 止动销 STEHN10

至该产品的WEB页面

至类似产品的WEB页面

 2 24.58 49.16 1天 1209
3 定位螺栓 STRB6-30

至该产品的WEB页面

至类似产品的WEB页面

 2 47.04 94.08 1天 1204
4 微型直线导轨 SSEBWM14-230

至该产品的WEB页面

至类似产品的WEB页面

 1 639.67 639.67 11天 427
5 小型气缸 MSCFA20-20

至该产品的WEB页面

至类似产品的WEB页面

 2 409.71 819.42 1天 2374
6 垫片 ASFFR-A46-B20-T1-Q6.5-E11-C10-P18

至该产品的WEB页面

至类似产品的WEB页面

 4 87.15 348.60 9天 1578
7 垫片 ASFFR-A46-B20-T0.5-Q6.5-E11-C10-P18

至该产品的WEB页面

至类似产品的WEB页面

 4 86.10 344.40 9天 1578

关于米思米零件表

※价格与交货期为参考值，可能会与实际情况不同。详情请通过Web Ordering System等确认。
※铝合金型材等部分产品未标出参考价格（也不保含在“米思米零件表刊载的总计金额”中）。确定实际设计中使用的型号后，请另行询价。
