案例No.0011
案例名称: 简易角度长度调整机构

导向轴支座

下载CAD数据 | 选型依据 | 可选的尺寸 | 精度信息

下载CAD数据

在此事例中所使用的米思米型号
SHAT3030

下载CAD数据

下载CAD数据: 文件格式

生成

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库
CAD形状		 案例库
CAD文件名		 具体案例
(在案例No,11中，单个零件编号为
SHAT3030时)
装置总成 案例No_CAD形状 No0011_ASSY
单个零件 案例No_CAD形状_米思米型号 No0011_PARTS_SHAT3030

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。

  1. 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
  2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
  3. 要求指定SolidWorks文件的保存地址时，指定保存地址。
  4. 自动生成模式。

返回页首

至该产品的WEB页面至类似产品的WEB页面

返回页首

选型依据

无需精度的位置调整

返回页首

可选的尺寸

■导向轴支座（T型开口、精密铸件）

  材质 S45C AC7A SUS304
表面处理 四氧化三铁保护膜 无电解镀镍 本色阳极氧化处理 黑色阳极氧化处理 -
公称No. 轴孔直径 轴孔高度
15 φ15 27 - - ○ ○ -
2025 φ20 25 ○ ○ ○ ○ ○
2030 30 ○ ○ ○ ○ ○
20 31 ○ ○ ○ ○ ○
2530 φ25 30 ○ ○ ○ ○ ○
25 35 ○ ○ ○ ○ ○
3030 φ30 30 ○ ○ ○ ○ ○
30 42 ○ ○ ○ ○ ○
35 φ35 50 - - ○ ○ -
40 φ40 60 - - ○ ○ -

返回页首

精度信息

■导向轴支座（T型开口、精密铸件）的精度

  • 轴孔内径公差：H7
  • 轴孔高度公差：±0.02

返回页首

圆棒材

下载CAD数据 | 选型依据 | 可选的尺寸 | 精度信息

下载CAD数据

在此事例中所使用的米思米型号
RDOB30-200

下载CAD数据

下载CAD数据: 文件格式

生成

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库
CAD形状		 案例库
CAD文件名		 具体案例
(在案例No,11中，单个零件编号为
SHAT3030时)
装置总成 案例No_CAD形状 No0011_ASSY
单个零件 案例No_CAD形状_米思米型号 No0011_PARTS_SHAT3030

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。

  1. 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
  2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
  3. 要求指定SolidWorks文件的保存地址时，指定保存地址。
  4. 自动生成模式。

返回页首

至该产品的WEB页面至类似产品的WEB页面

返回页首

选型依据

无需精度的位置调整

返回页首

可选的尺寸

■圆棒材（外径选择型）

材质 表面处理 外径
φ3-30 φ35-50
S45C − ○ ○
四氧化三铁保护膜 ○ ○
无电解镀镍 ○ -
SS400 − ○ -
四氧化三铁保护膜 ○ -
无电解镀镍 ○ -
SCM435 − ○ -
外径 长度
φ15 10-750
φ20 20-1000
φ25
φ30
φ35 30-1000
φ40

返回页首

精度信息

■圆棒材的外径公差

  • φ3以上30以下： 0/-0.1
  • φ35以上： 0/-0.2

返回页首

支柱固定夹-1

下载CAD数据 | 选型依据 | 风险信息 | 可选的尺寸 | 精度信息

下载CAD数据

在此事例中所使用的米思米型号
KLTTS30

下载CAD数据

下载CAD数据: 文件格式

生成

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库
CAD形状		 案例库
CAD文件名		 具体案例
(在案例No,11中，单个零件编号为
SHAT3030时)
装置总成 案例No_CAD形状 No0011_ASSY
单个零件 案例No_CAD形状_米思米型号 No0011_PARTS_SHAT3030

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。

  1. 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
  2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
  3. 要求指定SolidWorks文件的保存地址时，指定保存地址。
  4. 自动生成模式。

返回页首

至该产品的WEB页面至类似产品的WEB页面

返回页首

选型依据

无需精度的位置调整

返回页首

风险信息

微调的麻烦

返回页首

可选的尺寸

■支柱固定夹（同径T字直交分离型）

材质 表面处理
SS400 四氧化三铁保护膜
无电解镀镍
A6063 黑色阳极氧化处理
SUS304 −
轴孔直径 滑块尺寸
全长 宽度 厚度
φ15 50 32 22
φ20 55 38 27
φ25 65 44 35
φ30 75 50 41

返回页首

精度信息

■支柱固定夹的进度（同径T字直交分离型)

  • 内径公差：H7
  • 直交孔垂直度：0.05以下

返回页首

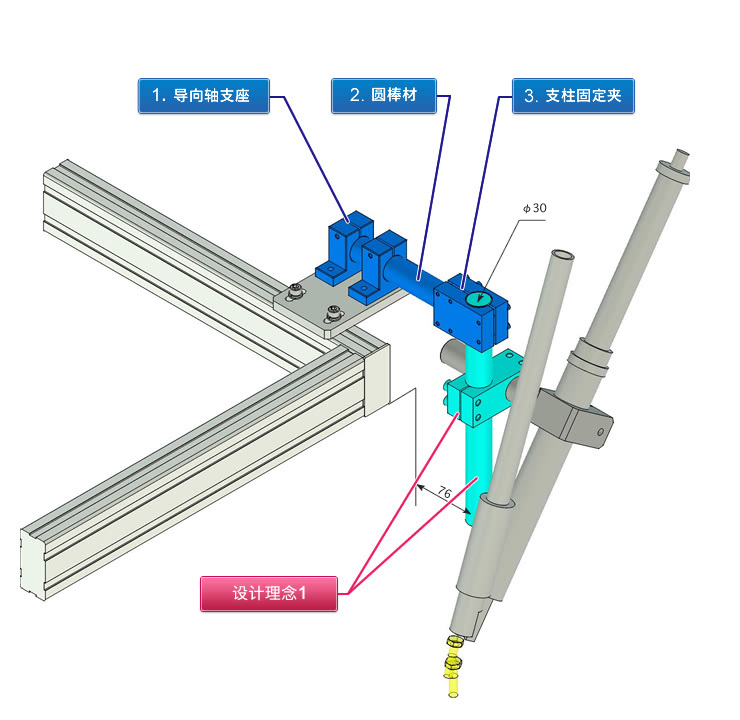

设计理念1：灵活使用外购品以降低成本

通过灵活使用棒材和固定夹标准件，可使构造简单，减少设计工时。

※在上述案例设备示意图中，米思米零件表中刊载的产品用蓝色标示（详细介绍的主要零件为深蓝色）。
有预想的工件时用黄色标示。

特点

  • 通过将圆棒与固定夹组合，可任意进行角度调整。
  • 通过换装圆棒长度和固定夹的种类，可轻松进行改装。
  • 不适用于高精度用途。

设计要点

  • 用于需要在现场进行位置调整的部位。由于调整本身很花时间，因此适用于调整后无需频繁变更的部位。
  • 需要进行角度微调时，可同时使用微调机构

    由于这些固定夹不带微调机构，因此在需要时可安装在外部。调整零件本身需要添加用调整螺纹按压等的机构。

  • ·原则上用于无需精度的用途。
  • 也可通过在角度调整用支柱固定夹的下部添加固定环来临时确定高度、防止调整时掉落。

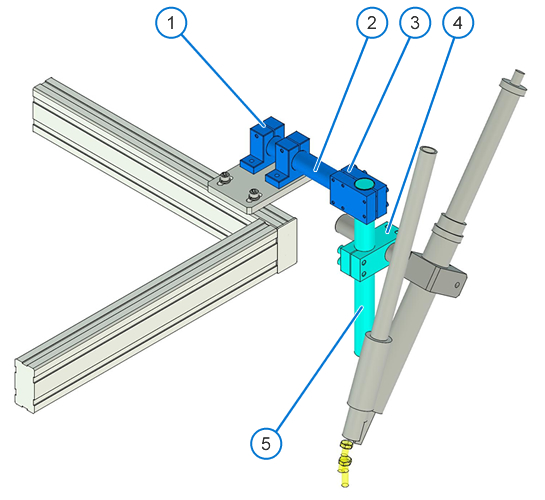

米思米零件表

  • 下载米思米零件表（CSV）
  • 确认案例中的零件位置
  • 下载CAD数据(选择单个零件)

    下载CAD数据(选择单个零件)

    关于CAD数据文件格式 | 关于CAD文件名格式 | 关于SolidWorks的宏文件

    生成

    No. 零件名称 下载CAD数据(选择单个零件)
    2D/DXF(V12)
    		3D/STEP(AP203)
    		3D/SolidWorks®<=2012
    1 导向轴支座
    2 圆棒材
    3 支柱固定夹-1
    4 支柱固定夹-2
    5 圆棒材

    生成

    关于CAD数据文件格式

    至该产品的WEB页面

    希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

    返回页首

    关于CAD文件名格式

    采用以下规则命名。

    案例库
    CAD形状    		 案例库
    CAD文件名    		 具体案例
    (在案例No,11中，单个零件编号为
    SHAT3030时)
    装置总成 案例No_CAD形状 No0011_ASSY
    单个零件 案例No_CAD形状_米思米型号 No0011_PARTS_SHAT3030

    返回页首

    关于SolidWorks的宏文件

    扩展名.swb是SolidWorks用的宏文件。
    读入宏文件时，可采用以下步骤。

    1. 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
    2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
    3. 要求指定SolidWorks文件的保存地址时，指定保存地址。
    4. 自动生成模式。

    返回页首

  • 下载CAD数据(装置总成)

    下载CAD数据（装置总成）

    下载CAD数据: 文件格式

    生成

    关于CAD数据文件格式

    未选择所需产品

    返回页首

    关于CAD文件名格式

    采用以下规则命名。

    案例库
    CAD形状    		 案例库
    CAD文件名    		 具体案例
    (在案例No,11中，单个零件编号为
    SHAT3030时)
    装置总成 案例No_CAD形状 No0011_ASSY
    单个零件 案例No_CAD形状_米思米型号 No0011_PARTS_SHAT3030

    返回页首

    关于设备总成CAD数据的用途

    总装图为构想阶段的组装图，用于对构造进行说明。因此，详细的零件形状并非考虑了各种条件的形状。套用部分内容时，请变更为符合客户使用条件的规格。

    返回页首

No. 零件名称 示意图 米思米型号 数量 参考价格
(単位:元)		 小计金额(単位:元)
米思米零件表刊载的合计金额 979.68
参考交货期 2013-2014
FA工厂自动化用零件目录
1 导向轴支座 SHAT3030

至该产品的WEB页面

至类似产品的WEB页面

 2 87.72 175.44 1天 173
2 圆棒材 RDOB30-200

至该产品的WEB页面

至类似产品的WEB页面

 1 42.11 42.11 11天 1679
3 支柱固定夹-1 KLTTS30

至该产品的WEB页面

至类似产品的WEB页面

 1 482.61 482.61 11天 仅网页刊登
4 支柱固定夹-2 KDST30

至该产品的WEB页面

至类似产品的WEB页面

 1 187.470 187.47 1天 1506
5 圆棒材 RDOB30-300

至该产品的WEB页面

至类似产品的WEB页面

 1 92.05 92.05 11天 1679

关于米思米零件表

※价格与交货期为参考值，可能会与实际情况不同。详情请通过Web Ordering System等确认。
※铝合金型材等部分产品未标出参考价格（也不保含在“米思米零件表刊载的总计金额”中）。确定实际设计中使用的型号后，请另行询价。

其他参考案例

返回页首
