米思米案例库

案例No.0008
案例名称: 孔位置检查夹具

固定旋钮

下载CAD数据 | 选型依据 | 可选的尺寸

下载CAD数据

在此事例中所使用的米思米型号
KNB4-16

下载CAD数据

下载CAD数据: 文件格式

生成

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库
CAD形状		 案例库
CAD文件名		 具体案例
(在案例No,8中，单个零件编号为
KNB4-16时)
装置总成 案例No_CAD形状 No0008_ASSY
单个零件 案例No_CAD形状_米思米型号 No0008_PARTS_KNB4-16

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。

  1. 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
  2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
  3. 要求指定SolidWorks文件的保存地址时，指定保存地址。
  4. 自动生成模式。

返回页首

至该产品的WEB页面至类似产品的WEB页面

返回页首

选型依据

旋钮用

返回页首

可选的尺寸

■固定旋钮

类型 材质 表面处理
压纹型
网纹型		 S45C 四氧化三铁保护膜
无电解镀镍
SUS303 -
旋钮直径 螺纹孔
压纹型 网纹型 （粗牙） 长度
φ10 φ12 M3 4.2
φ12 M3 4.2
φ10 φ16 M4 5.6
φ16 M4 5.6
φ16 φ20 M5 7
φ20 M5 7

返回页首

无油衬套（高精度型）

下载CAD数据 | 选型依据 | 风险信息 | 可选的尺寸 | 精度信息 | 速度·负载(负载信息)

下载CAD数据

在此事例中所使用的米思米型号
BFLB8-15

下载CAD数据

下载CAD数据: 文件格式

生成

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库
CAD形状		 案例库
CAD文件名		 具体案例
(在案例No,8中，单个零件编号为
KNB4-16时)
装置总成 案例No_CAD形状 No0008_ASSY
单个零件 案例No_CAD形状_米思米型号 No0008_PARTS_KNB4-16

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。

  1. 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
  2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
  3. 要求指定SolidWorks文件的保存地址时，指定保存地址。
  4. 自动生成模式。

返回页首

至该产品的WEB页面至类似产品的WEB页面

返回页首

选型依据

检查规滑动用

返回页首

风险信息

发生磨损、磨损粉末

返回页首

可选的尺寸

■无油衬套（高精度型）

材质 内径 外径 长度
母材 滑动材料
A2017 氟树脂 φ5 φ8 5、6、8
φ6 φ9 5、6、8、10、12
φ8 φ11 6、8、10、12、15
φ10 φ13 6、8、10、12、15、20
φ12 φ15 10、12、15、20

返回页首

精度信息

■无油衬套的精度

(mm)

内径公差 +0.02/0
外径公差 0/-0.015
长度公差 0/-0.3

返回页首

速度·负载(负载信息)

■无油衬套（速度·负载）

容许最大负载 6N/mm2
容许最高速度 3.33m/s
最高容许PV值 0.98N/mm2・m/s

返回页首

固定环

下载CAD数据 | 选型依据 | 可选的尺寸 | 精度信息

下载CAD数据

在此事例中所使用的米思米型号
SCS8-8

下载CAD数据

下载CAD数据: 文件格式

生成

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库
CAD形状		 案例库
CAD文件名		 具体案例
(在案例No,8中，单个零件编号为
KNB4-16时)
装置总成 案例No_CAD形状 No0008_ASSY
单个零件 案例No_CAD形状_米思米型号 No0008_PARTS_KNB4-16

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。

  1. 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
  2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
  3. 要求指定SolidWorks文件的保存地址时，指定保存地址。
  4. 自动生成模式。

返回页首

至该产品的WEB页面至类似产品的WEB页面

返回页首

选型依据

滑动挡块用

返回页首

可选的尺寸

■固定环（开口型）

材质 表面处理 的有无
相当于S45C 四氧化三铁保护膜 ○
无电解镀镍 ○
SUS304 - ○
A2017 - ○
本色阳极氧化处理 ○
黑色阳极氧化处理 ○
于S45C/SUS304 A2017
内径 宽度 外径 内径 宽度 外径
φ6 8 φ20 φ6 8 φ20
10
φ8 8 φ25 φ8 8 φ25
10
12 φ30 10
15
φ10 8 φ10 10 φ30
10
12
15 φ35

返回页首

精度信息

■定环的精度

内径公差 +0.05/+0.01
外径公差 ±0.1
宽度公差 ±0.1

返回页首

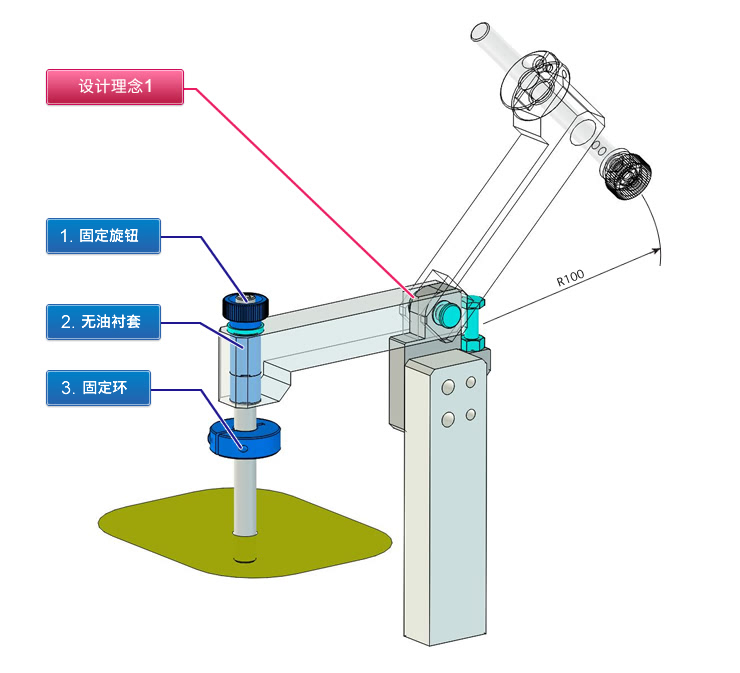

设计理念1：提高作业性

在孔位置检查工序，为了废除在检查销的插拔位置进行拆装作业，变更为活动机构。

※在上述案例设备示意图中，米思米零件表中刊载的产品用蓝色标示（详细介绍的主要零件为深蓝色）。
有预想的工件时用黄色标示。

特点

  • 无需装拆检查销的构造。
  • 使用高精度型无油衬套，精度相对良好。

预想的工件

  • 薄板型工件
    （树脂板、金属板零件）

设计要点

  • 考虑工件的拆装拆。

    需要兼顾“可靠性”与“作业性”的导块。用工件导块定位时，对工件导入部进行R倒角，可不损伤工件而顺畅地进行插拔。

  • 不适用于高精度检查。（本案例假设精度为±0.25）
  • 担心因无油衬套磨损而引起精度下降。需要定期检查。
  • 在水平位置设计使检查销处于固定状态的结构可提高作业性。(例：在旋钮下方添加弹簧、添加球头柱塞等)

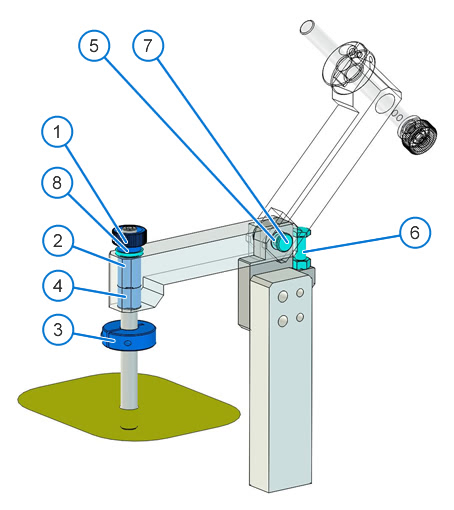

米思米零件表

  • 下载米思米零件表（CSV）
  • 确认案例中的零件位置
  • 下载CAD数据(选择单个零件)

    下载CAD数据(选择单个零件)

    关于CAD数据文件格式 | 关于CAD文件名格式 | 关于SolidWorks的宏文件

    生成

    No. 零件名称 下载CAD数据(选择单个零件)
    2D/DXF(V12)
    		3D/STEP(AP203)
    		3D/SolidWorks®<=2012
    1 固定旋钮
    2 无油衬套（高精度型）
    3 固定环
    4 无油衬套（高精度型）
    5 无油衬套（高精度型）
    6 定位螺栓
    7 铰链销 正在施工 正在施工 正在施工
    8 金属垫圈

    生成

    关于CAD数据文件格式

    至该产品的WEB页面

    希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

    返回页首

    关于CAD文件名格式

    采用以下规则命名。

    案例库
    CAD形状    		 案例库
    CAD文件名    		 具体案例
    (在案例No,8中，单个零件编号为
    KNB4-16时)
    装置总成 案例No_CAD形状 No0008_ASSY
    单个零件 案例No_CAD形状_米思米型号 No0008_PARTS_KNB4-16

    返回页首

    关于SolidWorks的宏文件

    扩展名.swb是SolidWorks用的宏文件。
    读入宏文件时，可采用以下步骤。

    1. 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
    2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
    3. 要求指定SolidWorks文件的保存地址时，指定保存地址。
    4. 自动生成模式。

    返回页首

  • 下载CAD数据(装置总成)

    下载CAD数据（装置总成）

    下载CAD数据: 文件格式

    生成

    关于CAD数据文件格式

    未选择所需产品

    返回页首

    关于CAD文件名格式

    采用以下规则命名。

    案例库
    CAD形状    		 案例库
    CAD文件名    		 具体案例
    (在案例No,8中，单个零件编号为
    KNB4-16时)
    装置总成 案例No_CAD形状 No0008_ASSY
    单个零件 案例No_CAD形状_米思米型号 No0008_PARTS_KNB4-16

    返回页首

    关于设备总成CAD数据的用途

    总装图为构想阶段的组装图，用于对构造进行说明。因此，详细的零件形状并非考虑了各种条件的形状。套用部分内容时，请变更为符合客户使用条件的规格。

    返回页首

No. 零件名称 示意图 米思米型号 数量 参考价格
(単位:元)		 小计金额(単位:元)
米思米零件表刊载的合计金额 472.21
参考交货期 2013-2014
FA工厂自动化用零件目录
1 固定旋钮 KNB4-16

至该产品的WEB页面

至类似产品的WEB页面

 1 10.37 10.37 9天 2140
2 无油衬套（高精度型） BFLB8-15

至该产品的WEB页面

至类似产品的WEB页面

 1 137.89 137.89 1天 295
3 固定环 SCS8-8

至该产品的WEB页面

至类似产品的WEB页面

 1 23.52 23.52 1天 1-231
4 无油衬套（高精度型） BFLB8-10

至该产品的WEB页面

至类似产品的WEB页面

 1 137.89 137.89 1天 197
5 无油衬套（高精度型） BFLB6-8

至该产品的WEB页面

至类似产品的WEB页面

 1 120.29 120.29 1天 295
6 定位螺栓 STBB5-30

至该产品的WEB页面

至类似产品的WEB页面

 1 19.98 19.98 1天 1202
7 铰链销 HCDG6-16

至该产品的WEB页面

至类似产品的WEB页面

 1 13.00 13.00 1天 644
8 金属垫圈 WSSB13-4-2

至该产品的WEB页面

至类似产品的WEB页面

 1 9.27 9.27 1天 1525

关于米思米零件表

※价格与交货期为参考值，可能会与实际情况不同。详情请通过Web Ordering System等确认。
※铝合金型材等部分产品未标出参考价格（也不保含在“米思米零件表刊载的总计金额”中）。确定实际设计中使用的型号后，请另行询价。
