卡尺的正确使用方法,掌握正确的使用方法,让测量变得更精准!

本页面介绍加工现场必备品卡尺的正确测量方法以及推荐产品。
量具中不可或缺的保养及点检方式也会进行简洁明了的解说。

卡尺的基础知识

卡尺可进行外侧测量、内侧测量、段差测量以及深度测量,在机械加工现场中是最常用的测量工具之一。

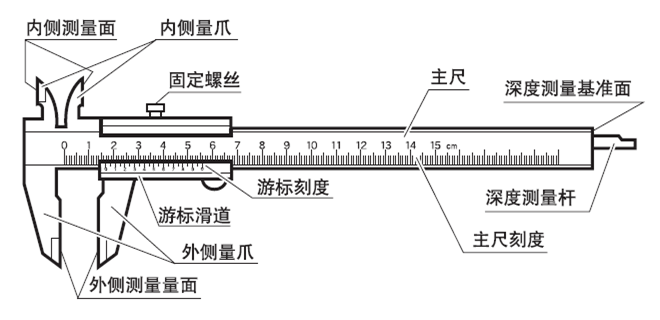

各部分名称以及可以测量的形状介绍

卡尺的基础知识图片

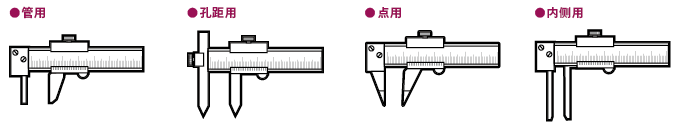

卡尺的种类

除了标准卡尺外,还有各种根据细沟槽、孔距、管厚等被测物型号及特点不同来应用的多种类卡尺
请根据被测物形状及特点来选定最合适的卡尺

卡尺种类图

出处:新潟精机

推荐商品请点击此处

推荐商品请点击此处

正确的测量方法

卡尺对被测物的测量方法

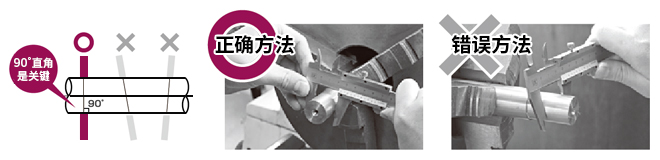

■测量圆筒体的时候
对于圆柱的轴方向,量爪与卡尺成为直角测量。卡尺的量爪以垂直于圆柱的轴方向进行测量。

测量圆筒体的时候示意图

卡尺读法(刻度游标卡尺)

卡尺刻度的垂直方向读取。如果不垂直,
会由于主标尺与游标尺面的高度的段差,
产生视差进而发生误差。

卡尺读法(刻度游标卡尺)

ページトップへ戻る

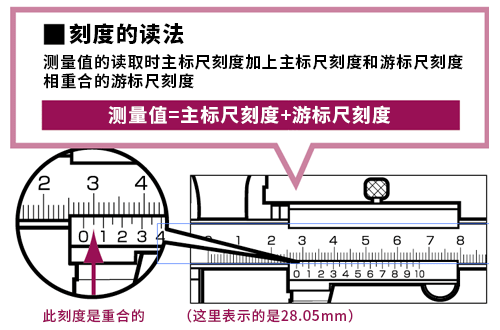

刻度的读法

卡尺刻度的垂直方向读取。如果不垂直,会由于主标尺与游标尺面的高度的段差,产生视差进而发生误差。

刻度的读法示意图

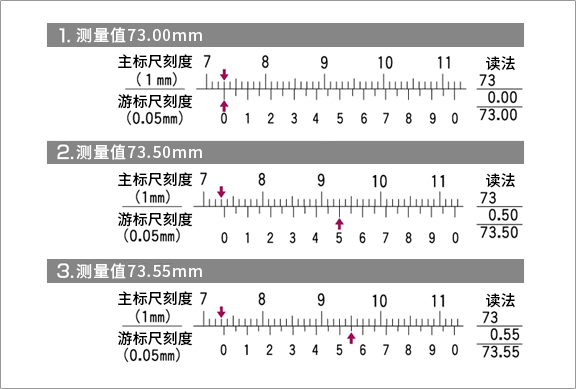

下图的刻度读法为,测量例1的测量读法是【测量值73.00mm】,测量例2的测量读法【测量值73.50mm】、
测量例3的测量读法是【73.55mm】。

刻度的三种读法示意图

出处:新潟精机

保管和点检

主要介绍维持卡尺精度的日常点检项目
来检查一下您手上的卡尺是否能正确测量

日常点检要点

1. 游标尺的移动是否顺畅

不顺畅的情况下,请用油石来擦拭主标尺。

2. 0位是否对准

游标尺的0位和10位必须和主标尺刻度一直。

 0位是否对准

3. 量爪的确认

将外测量面量爪处于关闭状态后确认量爪部分是否有透光和漏光。

4. 深度确认

将标准面垂直,同2确认0位和10位和主标尺刻度一致。

深度确认

出处:新潟精机

ページトップへ戻る
