〔技术计算〕传动 同步齿形带的选型方法 3
使用同步带轮、齿形带自动选型计算工具进行选型简单又方便。
http://fawos.misumi.jp/FA_WEB/pulley_cn/
【步骤3】通过简易选型表暂定皮带种类

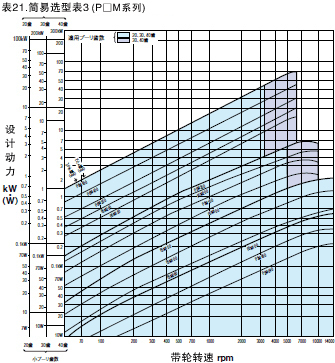

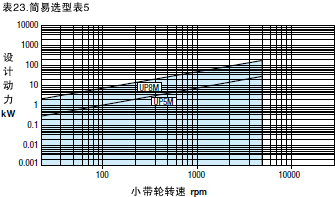

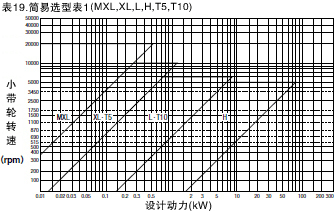

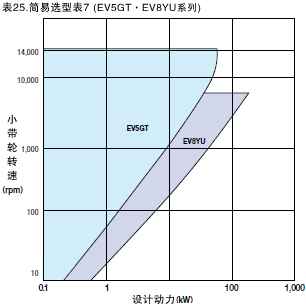

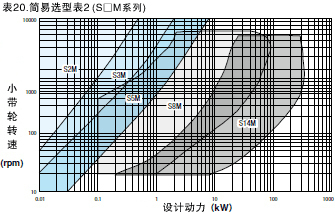

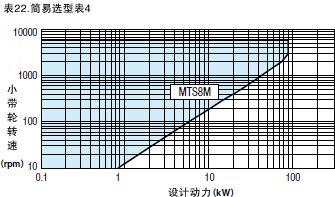

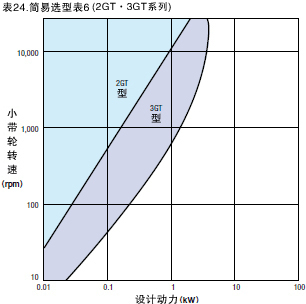

请根据小带轮的转速（rpm）和设计动力，从下表中选择所需皮带的种类。
【步骤4】确定大小带轮的齿数、皮带周长、轴间距
①选择满足既定旋转比的大小带轮的齿数。
※同步齿形带的选型方法请参阅下列内容。

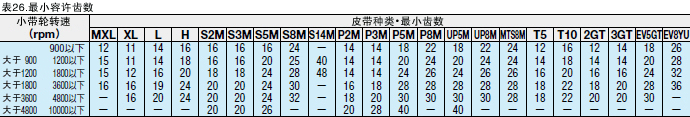

(但是，选择小带轮齿数时，要大于表26的最小容许齿数。)
②根据暂定轴间距(C´)和大带轮直径(Dp)、小带轮直径(dp)确定大致皮带周长(Lp´)。（带轮直径根据P.D.尺寸进行计算）
- C´： 暂定轴间距
- Dp： 大带轮节圆直径（mm）
- dp： 小带轮节圆直径（mm）
- Lp´： 大致皮带周长（mm）
③选择最接近大致皮带周长(Lp´)的皮带周长(Lp)，然后根据以下公式计算正确的轴间距。
有关皮带请参阅产品页。
- Dp： 大带轮节圆直径（mm）
- C： 轴间距
- dp： 小带轮节圆直径（mm）
- Lp： 皮带周长（mm）
【步骤5】确定皮带宽度
①根据以下公式计算大致皮带宽度(Bw′：mm)，然后选择最接近大致皮带宽度的皮带宽度。
- Pd： 设计动力
- Ps： 基准传动容量………请使用基准传动容量表。
- Km： 啮合补偿系数（表27）
- Wp： 基准皮带宽度（表28）
- Zd： 小带轮齿数
- Dp： 大带轮节圆直径（mm）
- C ： 轴间距（mm）
- θ： 接触角度（°）
- dp： 小带轮节圆直径（mm）
②请确认设计动力(Pd)是否满足以下公式。
(该公式不成立时，再选择大一号的皮带宽度。)
※皮带种类为P□M・UP□M时，啮合补偿系数请代入* Km的值。
- ・Pd＜Ps ・Km ・Kb2GT・3GT・EV5GT・EV8YU时
・Pd＜Ps ・Km ・Kb ・KL - Pd ： 设计动力
- Km： 啮合补偿系数
- KL ： 长度补偿系数（表30）
- Ps ： 基准传动容量

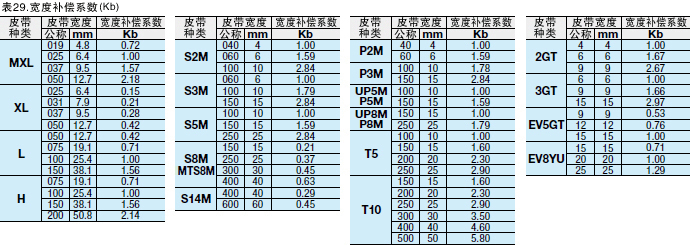

- Kb ： 宽度补偿系数（表29）
