〔技术计算〕传动 同步齿形带的选型方法 1
使用同步带轮、齿形带自动选型计算工具进行选型简单又方便。
http://fawos.misumi.jp/FA_WEB/pulley_cn/
【步骤1】确定设计时的必要条件
- 机械种类
- 传动动力
- 负载变动程度
- 1日工作时间
- 小带轮的转数
- 旋转比(大带轮齿数/小带轮齿数)
- 暂定轴间距
- 带轮直径极限
- 其他使用条件
【步骤2】计算设计动力
2-a: MXL/XL/L/H/S□M/MTS□/T系列时
●设计动力(Pd)kW=传动动力(Pd)kW ×过负载系数(Ks)
- ・传动动力(Pt):请根据原动机额定动力计算。(原本根据施加在皮带上的实际负载进行计算较为理想。)
- ・过负载系数(Ks):请根据下式求得其值。
- 过负载系数(Ks)=Ko+Kr+Ki

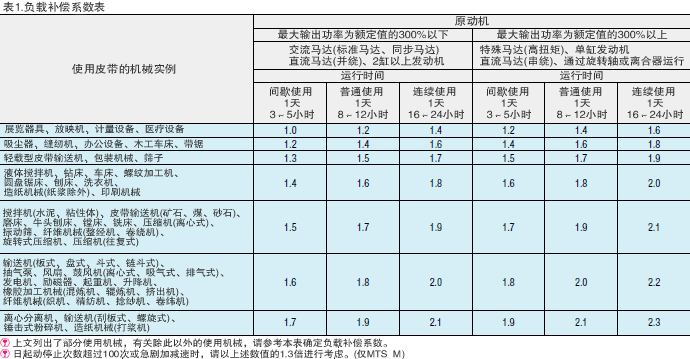

- Ko: 负载补偿系数(表1)
Kr: 旋转比补偿系数(表2)
Ki: 惰轮补偿系数(表3)
- ・将扭矩(Tq)换算为动力(Pd)时,请根据下式求得其值。
- 扭矩(Tq)=tq×Ks
设计动力(Pd)=Tq×n/9550
- Tq: 设计扭矩(N・m)
tq: 传动扭矩(N・m)
Ks: 过负载系数
Pd: 设计动力(kW)
n : 转速(rpm)
- i. 最大扭矩的使用频率为数次/天时
请使用最大扭矩与过负载系数(Ks)(负载补偿系数(Ko)=1.0)之积得出的设计动力。
- ii. 最大扭矩的使用频率较高时
请使用最大扭矩与过负载系数(Ks)之积得出的设计动力。
2-b: P□M/UP□M系列时
●设计动力(Pd)kW=传动动力(Pd)kW ×过负载系数(Ks)
- ・传动动力(Pt):请根据原动机额定动力计算。(原本根据施加在皮带上的实际负载进行计算较为理想。)
- ・过负载系数(Ks):请根据下式求得其值。
- 过负载系数(Ks)=Ko+Ki+Kr+Kh
- Ko: 使用系数(表4)
Ki: 使用惰轮时的补偿系数(表5)
Kr: 增速时的补偿系数(表6)
Kh: 运行时间的补偿系数(表7)

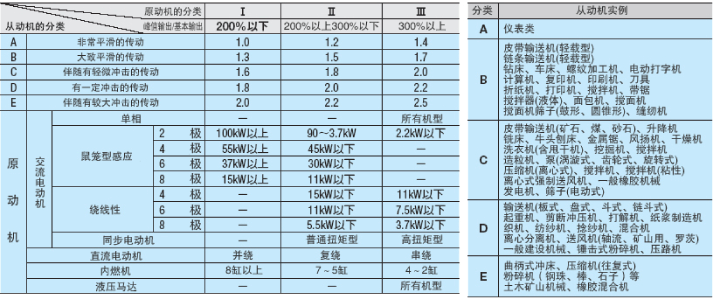

表4.使用系数(Ko)

注)伴随有正反转、大惯性、非常激烈的冲击时,有时可能会使用2.5以上的基本使用系数。
