简易自动化讲座

L下面介绍一下将气缸的活塞杆连接到可动体上的方法。

与气缸活塞杆的连接方法

（1）直动机构的连接原则

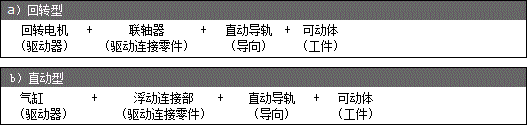

　直动机构有以下2种代表性连接方式。

	・	回转型构造，联轴器可吸收回转振动、将回转运动转化为直线运动。
	・	直动型构造，气缸和可动体通过浮动接头（目录；P447〜）连接。浮动接头与联轴器作用相似。
	・	如果不采用浮动接头、直接连接气缸和可动体，气缸内部的活塞垫圈将直接承受过载荷，导致气缸发生故障。

（2）浮动接头使用事例

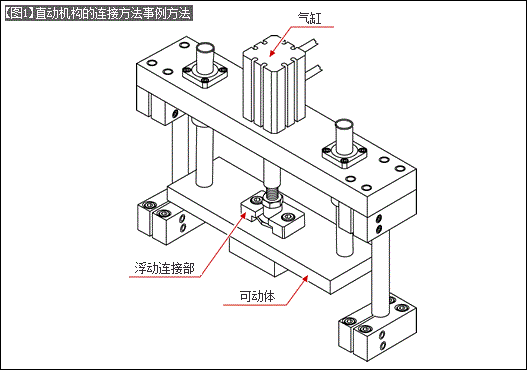

【图1】表示气缸与浮动接头的标准连接方法。

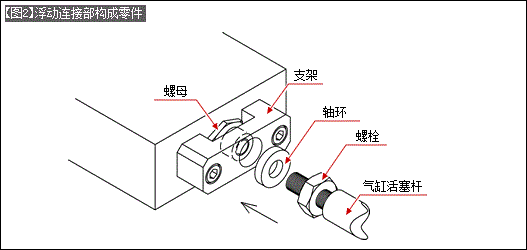

　【图2】表示浮动接头的零件构成关系。主要由支架、螺母、轴环、螺栓4个零件够成。支架内侧空间为螺母提供组装「空隙」。

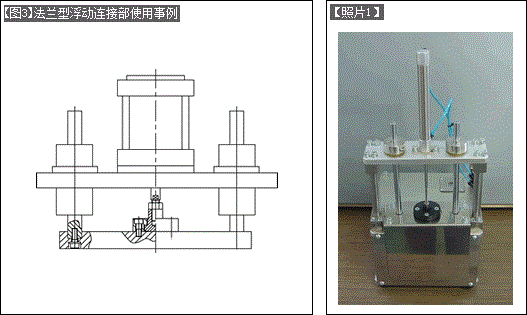

　【图3】、【照片1】为法兰连接型浮动接头（目录；P453）的使用事例。
