面介绍一下有关2个机械要素连接方法的事例。在第143讲中讲到过组装回转轴的安装方法。这里介绍一下2种连接零件其中1侧零件固定、另一侧零件回转的连接方式。

（1）铰链销连接方法

（1）铰链销（Hinge）定义

铰链销（Hinge）就是「转轴」的意思。一侧零件固定、其它零件可回转的机构就是「转轴」机构，可利用铰链销（目录；P427〜）实现该构造。

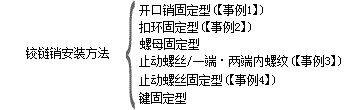

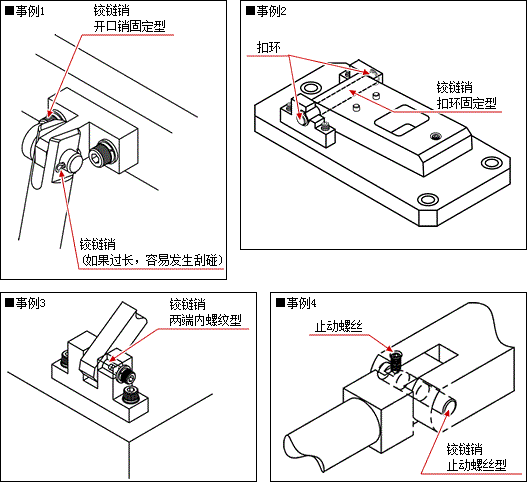

（2）铰链销连接方法

可分为以下几种。

　铰链销外径采用「配合」g6加工。一般情况下，安装孔侧内径选择「配合」H7、小间隙的「间隙配合」。

（3）安装方法选择要领

　对于采用机构特征，根据下面确认项目选择安装方法。

■a）与铰链销轴向力的关系

　铰链销轴向作用力强度大小如下：
　（小）　开口销型 ＜ 扣环型 ＜ 制动螺丝固定型 ＜ 螺母固定、内螺纹固定型、键固定型　（大）

■b）铰链销更换频率

　开口销不易大量使用。
　键固定型更换作业相对繁琐。
　其它均可简单更换。

■c）铰链销是否有固定端

　构造方面如果销子无固定端、或销子端部大小受限的情况下，可以采用止动螺丝固定型或键固定型。

（4）连接的注意点

・

割采用开口销的情况下，开口销不能碰到回转零件、固定时需要注意开口销的弯曲长度。

下一讲介绍与直线运动零件的连接方法。
