简易自动化讲座

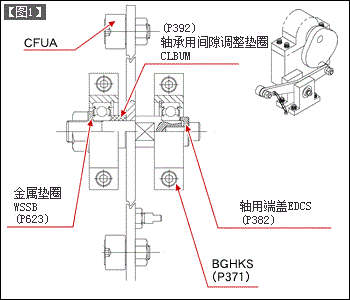

事例（参考【图1】）

这里以将两端安装有凸轮随动器的连杆固定到2个T形轴承座上的构造为例，介绍一下轴承轴向的固定方法。

采用下面带(*) 印的3种零件作为轴承固定用零件。

	・	在悬臂销固定螺母安装侧装入金属垫圈，承接径向球轴承的内圈侧面。
	・	在回转可动零件(连杆)和轴承之间安装间隙调整垫圈，以支撑连杆回转。
	・	轴承座内安装的轴承，通过悬臂销和轴用端盖固定在轴承内圈的两侧的方式进行固定。

下一讲将介绍采用轴承固定销及轴承螺母进行固定的方法。
