轴承(滚动轴承)的固定是通过相对于轴和轴承座进行的径向、轴向 (轴的长度方向)和圆周方向三个方向的约束来实现的。径向和圆周方向的固定，通常是通过配合公差的选取来实现(参照第103讲)。而轴向的固定，仅通过“过盈配合“是无法实现的。此处将通过事例介绍轴承轴向的固定方法(参考【照片1】)。

例如、滚珠丝杠轴等高速回转轴类零件、通过热摩擦会产生膨胀或收缩变形，因此需要采取轴两端轴承固定的方法。这里以中・低速回转轴承的固定方法为例来说明。

（1）米思米轴承固定用零件

米思米可提供以下标准零件。

事例1(参考【图1】)

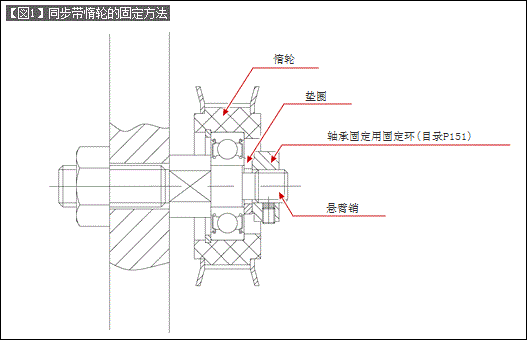

内置调整同步带张力用惰轮的轴承固定方法

	・	「惰轮」的安装是通过使用「悬臂销」完成的。本事例中选用的是螺母固定式悬臂销。
	・	惰轮轴承的固定采用「轴承固定用固定环」。
	・	「轴承固定用固定环」的固定采用止动螺丝的方式，由于惰轮内侧不易于止动螺丝的安装、所以在固定环的内侧增加「垫圈」来调整固定环的位置。
	・	「垫圈」的外径根据轴承内圈外径(最大直径)来选择。

事例2(参考【图2】)

　用轴承端盖对V槽惰轮进行固定的方法。

・ 采用「法兰式悬臂销；螺栓固定型」。 ・ 按照悬臂销的螺栓止动侧轴外径尺寸来选定轴承端盖。

下一讲通过轴承座支撑连杆机构事例、对轴承的固定方法进行说明。
