案例No.0097
案例名称: 使用了O形圈的平面安装密封垫

O形圈

下载CAD数据

在此事例中所使用的米思米型号
NGA145

　（正在施工）

下载CAD数据

下载CAD数据: 文件格式

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库 CAD形状	案例库 CAD文件名	具体案例 (在案例No97中，单个零件编号为NGA145时)
装置总成	案例No_CAD形状	No0097_ASSY
单个零件	案例No_CAD形状_米思米型号	No0097_PARTS_NGA145

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。

利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
要求指定SolidWorks文件的保存地址时，指定保存地址。
自动生成模式。

返回页首

选型依据

可灵活变为椭圆形

返回页首

风险信息

因老化、磨损而引起的气密不良

返回页首

可选的尺寸

■O形圈G系列

材质	硬度 (JIS Hs)	颜色	可使用温度范围	JIS記号	用途
丁腈橡胶	70±5	黑色	－30-100℃	1种A	耐鉱物油用
丁腈橡胶	90±5	黑色	－25-100℃	1种B	耐热型
硅橡胶	50±5	乳白色	－50-200℃	−	耐热型
硅橡胶	70±5	藏青色	－50-200℃	4种C	耐热型
氟橡胶	70±5	黑色	－15-200℃	4种D	耐热型

■尺寸选择与各部分的尺寸

JIS 公称编号	圈内径	圈线径	相手側径		材质
			O形圈用		丁腈 (Hs70)	丁腈 (Hs90)	硅橡胶 (Hs50)	硅橡胶 (Hs70)	氟橡胶
			内接	外接	丁腈 (Hs70)	丁腈 (Hs90)	硅橡胶 (Hs50)	硅橡胶 (Hs70)	氟橡胶
G25	φ24.4	φ3.1	φ25	φ30	○	○	○	○	○
G30	φ29.4		φ30	φ35	○	○	○	○	○
G35	φ34.4		φ35	φ40	○	○	○	○	○
G40	φ39.4		φ40	φ45	○	○	○	○	○
G45	φ44.4		φ45	φ50	○	○	○	○	○
G50	φ49.4		φ50	φ55	○	○	○	○	○
G55	φ54.4		φ55	φ60	○	○	○	○	○
G60	φ59.4		φ60	φ65	○	○	○	○	○
G65	φ64.4		φ65	φ70	○	○	○	○	○
G70	φ69.4		φ70	φ75	○	○	○	○	○
G75	φ74.4		φ75	φ80	○	○	○	○	○
G80	φ79.4		φ80	φ85	○	○	○	○	○
G105	φ104.4		φ105	φ110	○	-	-	-	○
G120	φ119.4		φ120	φ125	○	-	-	-	○
G145	φ144.4		φ145	φ150	○	-	-	-	○
G170	φ169.3	φ5.7	φ170	φ180	○	-	-	-	○

返回页首

精度信息

■O形圈G系列的精度

线径公差：±0.1
分型面毛刺高度：0.1以下
分型面毛刺高度宽度：0.15以下

圈内径公差：

JIS 公称编号	圈内径	内径公差
JIS 公称编号	圈内径	丁腈	硅橡胶	氟橡胶
G25	φ24.4	±0.25	±0.38	±0.30
G30	φ29.4	±0.29	±0.44	±0.35
G35	φ34.4	±0.33	±0.50	±0.40
G40	φ39.4	±0.37	±0.56	±0.45
G45	φ44.4	±0.41	±0.62	±0.50
G50	φ49.4	±0.45	±0.68	±0.54
G55	φ54.4	±0.49	±0.74	±0.59
G60	φ59.4	±0.53	±0.80	±0.64
G65	φ64.4	±0.57	±0.86	±0.69
G70	φ69.4	±0.61	±0.92	±0.74
G75	φ74.4	±0.65	±0.98	±0.78
G80	φ79.4	±0.69	±1.04	±0.83
G105	φ104.4	±0.87	−	±0.87
G120	φ119.4	±0.98		±0.98
G145	φ144.4	±1.16		±1.16
G170	φ169.3	±1.33		±1.33

返回页首

速度·负载（负载信息）

■O形圈G系列的使用温度范围

材质	硬度 (JIS Hs)	颜色	可使用温度范围
丁腈橡胶	70±5	黑色	－30-100℃
丁腈橡胶	90±5	黑色	－25-100℃
硅橡胶	50±5	乳白色	－50-200℃
硅橡胶	70±5	藏青色	－50-200℃
氟橡胶	70±5	黑色	－15-200℃

返回页首

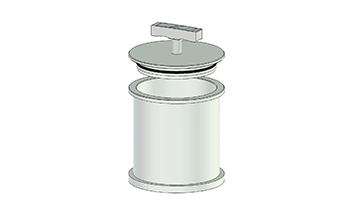

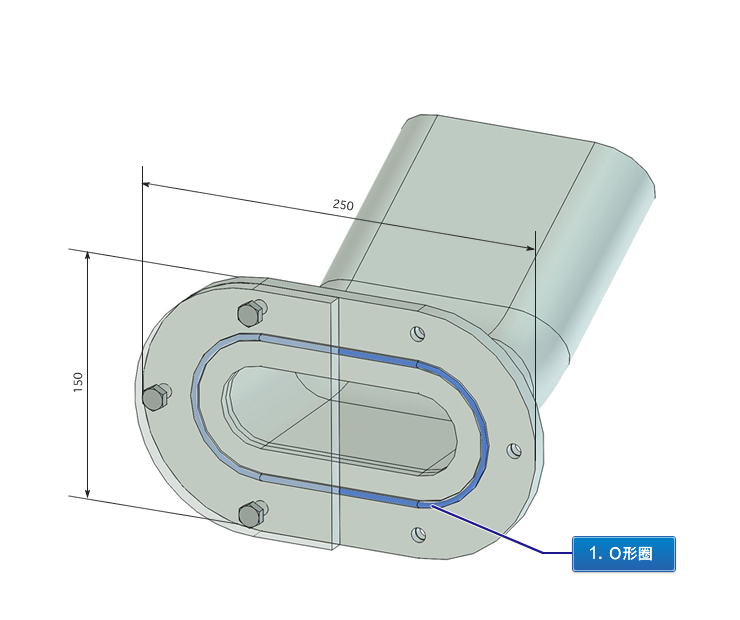

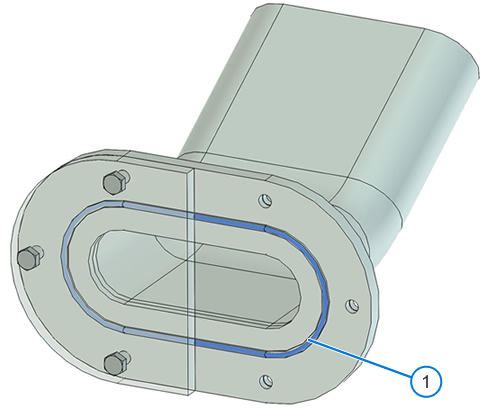

在上述案例设备示意图中，米思米零件表中刊载的产品用蓝色标示（详细介绍的主要零件为深蓝色）。
有预想的工件时用黄色标示。

特点

配管末端等的盖板气密示例。
本案例中使用G系列(固定用)O形圈。

设计要点

沟槽的截面形状原则上依据JIS进行图纸指示。

■O形圈(G系列)沟槽形状

公称No.	G尺寸(容差+0.25/0)			H±0.05	R(最大)
公称No.	无保护垫圈	单侧保护垫圈	两侧保护垫圈	H±0.05	R(最大)
25-145	4.1	5.6	7.3	2.4	0.7
170	7.5	9	11.5	4.6	0.9

沟槽形状不是圆形时，应求出O形圈的内径d0(非沟槽周长)以决定O形圈尺寸。
考虑到压力(正负)对气密性的影响，应选择适当的O形圈。

高压的场合（7MPa以上），O型圈的一部分会变形，可能会有泄露，并会产生变形或破损现象。在高压的场合时请与备用圈并用可防止上述现象的产生。
通过将主体法兰侧的沟槽设计为燕尾槽，在拆卸盖板时，可防止O形圈粘在盖板上而脱落。
