案例No.0095
案例名称: 简易压力罐

大口径O形圈

下载CAD数据

在此事例中所使用的米思米型号
NGA120

　（正在施工）

下载CAD数据

下载CAD数据: 文件格式

关于CAD数据文件格式

希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库 CAD形状案例库 CAD文件名具体案例
(在案例No95中，单个零件编号为NGA120时)

装置总成案例No_CAD形状 No0095_ASSY

单个零件案例No_CAD形状_米思米型号 No0095_PARTS_NGA120

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。

利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。

从文件对话框选择.swb文件。(Solidworks Visual Basic Program)

要求指定SolidWorks文件的保存地址时，指定保存地址。

自动生成模式。

返回页首

案例库 CAD形状	案例库 CAD文件名	具体案例 (在案例No95中，单个零件编号为NGA120时)
装置总成	案例No_CAD形状	No0095_ASSY
单个零件	案例No_CAD形状_米思米型号	No0095_PARTS_NGA120

返回页首

选型依据

内径适当

返回页首

风险信息

因老化、磨损而引起的气密不良

返回页首

可选的尺寸

■O形圈G系列

材质硬度
(JIS Hs) 颜色可使用
温度范围 JIS符号用途

丁腈橡胶 70±5 黑色－30-100℃ 1种A 耐矿物油用

丁腈橡胶 90±5 黑色－25-100℃ 1种B 耐热型

硅橡胶 50±5 乳白色－50-200℃ −

硅橡胶 70±5 藏青色－50-200℃ 4种C 耐热型

氟橡胶 70±5 黑色－15-200℃ 4种D 耐热型

■尺寸选择与各部分的尺寸

JIS 公称编号圈内径圈线径相手側径材质

O形圈用丁腈
(Hs70) 丁腈
(Hs90) 硅橡胶
(Hs50) 硅橡胶
(Hs70) 氟橡胶

内接外接

G25 φ24.4 φ3.1 φ25 φ30 ○ ○ ○ ○ ○

G30 φ29.4 φ30 φ35 ○ ○ ○ ○ ○

G35 φ34.4 φ35 φ40 ○ ○ ○ ○ ○

G40 φ39.4 φ40 φ45 ○ ○ ○ ○ ○

G45 φ44.4 φ45 φ50 ○ ○ ○ ○ ○

G50 φ49.4 φ50 φ55 ○ ○ ○ ○ ○

G55 φ54.4 φ55 φ60 ○ ○ ○ ○ ○

G60 φ59.4 φ60 φ65 ○ ○ ○ ○ ○

G65 φ64.4 φ65 φ70 ○ ○ ○ ○ ○

G70 φ69.4 φ70 φ75 ○ ○ ○ ○ ○

G75 φ74.4 φ75 φ80 ○ ○ ○ ○ ○

G80 φ79.4 φ80 φ85 ○ ○ ○ ○ ○

G105 φ104.4 φ105 φ110 ○ - - - ○

G120 φ119.4 φ120 φ125 ○ - - - ○

G145 φ144.4 φ145 φ150 ○ - - - ○

G170 φ169.3 φ5.7 φ170 φ180 ○ - - - ○

返回页首

精度信息

■O形圈G系列的精度

线径公差：±0.1

分型面毛刺高度：0.1以下

分型面毛刺高度宽度：0.15以下

圈内径公差：

JIS 公称编号圈内径内径公差

丁腈硅橡胶氟橡胶

G25 φ24.4 ±0.25 ±0.38 ±0.30

G30 φ29.4 ±0.29 ±0.44 ±0.35

G35 φ34.4 ±0.33 ±0.50 ±0.40

G40 φ39.4 ±0.37 ±0.56 ±0.45

G45 φ44.4 ±0.41 ±0.62 ±0.50

G50 φ49.4 ±0.45 ±0.68 ±0.54

G55 φ54.4 ±0.49 ±0.74 ±0.59

G60 φ59.4 ±0.53 ±0.80 ±0.64

G65 φ64.4 ±0.57 ±0.86 ±0.69

G70 φ69.4 ±0.61 ±0.92 ±0.74

G75 φ74.4 ±0.65 ±0.98 ±0.78

G80 φ79.4 ±0.69 ±1.04 ±0.83

G105 φ104.4 ±0.87 − ±0.87

G120 φ119.4 ±0.98 ±0.98

G145 φ144.4 ±1.16 ±1.16

G170 φ169.3 ±1.33 ±1.33

返回页首

速度·负载（负载信息）

■O形圈G系列的使用温度范围

材质硬度
(JIS Hs) 颜色可使用
温度范围

丁腈橡胶 70±5 黑色－30-100℃

丁腈橡胶 90±5 黑色－25-100℃

硅橡胶 50±5 乳白色－50-200℃

硅橡胶 70±5 藏青色－50-200℃

氟橡胶 70±5 黑色－15-200℃

返回页首

材质	硬度 (JIS Hs)	颜色	可使用温度范围	JIS符号	用途
丁腈橡胶	70±5	黑色	－30-100℃	1种A	耐矿物油用
丁腈橡胶	90±5	黑色	－25-100℃	1种B	耐热型
硅橡胶	50±5	乳白色	－50-200℃	−
硅橡胶	70±5	藏青色	－50-200℃	4种C	耐热型
氟橡胶	70±5	黑色	－15-200℃	4种D	耐热型

JIS 公称编号	圈内径	圈线径	相手側径	材质
O形圈用	丁腈 (Hs70)	丁腈 (Hs90)	硅橡胶 (Hs50)	硅橡胶 (Hs70)	氟橡胶
内接	外接
G25	φ24.4	φ3.1	φ25	φ30	○	○	○	○	○
G30	φ29.4	φ30	φ35	○	○	○	○	○
G35	φ34.4	φ35	φ40	○	○	○	○	○
G40	φ39.4	φ40	φ45	○	○	○	○	○
G45	φ44.4	φ45	φ50	○	○	○	○	○
G50	φ49.4	φ50	φ55	○	○	○	○	○
G55	φ54.4	φ55	φ60	○	○	○	○	○
G60	φ59.4	φ60	φ65	○	○	○	○	○
G65	φ64.4	φ65	φ70	○	○	○	○	○
G70	φ69.4	φ70	φ75	○	○	○	○	○
G75	φ74.4	φ75	φ80	○	○	○	○	○
G80	φ79.4	φ80	φ85	○	○	○	○	○
G105	φ104.4	φ105	φ110	○	-	-	-	○
G120	φ119.4	φ120	φ125	○	-	-	-	○
G145	φ144.4	φ145	φ150	○	-	-	-	○
G170	φ169.3	φ5.7	φ170	φ180	○	-	-	-	○

JIS 公称编号	圈内径	内径公差
丁腈	硅橡胶	氟橡胶
G25	φ24.4	±0.25	±0.38	±0.30
G30	φ29.4	±0.29	±0.44	±0.35
G35	φ34.4	±0.33	±0.50	±0.40
G40	φ39.4	±0.37	±0.56	±0.45
G45	φ44.4	±0.41	±0.62	±0.50
G50	φ49.4	±0.45	±0.68	±0.54
G55	φ54.4	±0.49	±0.74	±0.59
G60	φ59.4	±0.53	±0.80	±0.64
G65	φ64.4	±0.57	±0.86	±0.69
G70	φ69.4	±0.61	±0.92	±0.74
G75	φ74.4	±0.65	±0.98	±0.78
G80	φ79.4	±0.69	±1.04	±0.83
G105	φ104.4	±0.87	−	±0.87
G120	φ119.4	±0.98	±0.98
G145	φ144.4	±1.16	±1.16
G170	φ169.3	±1.33	±1.33

材质	硬度 (JIS Hs)	颜色	可使用温度范围
丁腈橡胶	70±5	黑色	－30-100℃
丁腈橡胶	90±5	黑色	－25-100℃
硅橡胶	50±5	乳白色	－50-200℃
硅橡胶	70±5	藏青色	－50-200℃
氟橡胶	70±5	黑色	－15-200℃

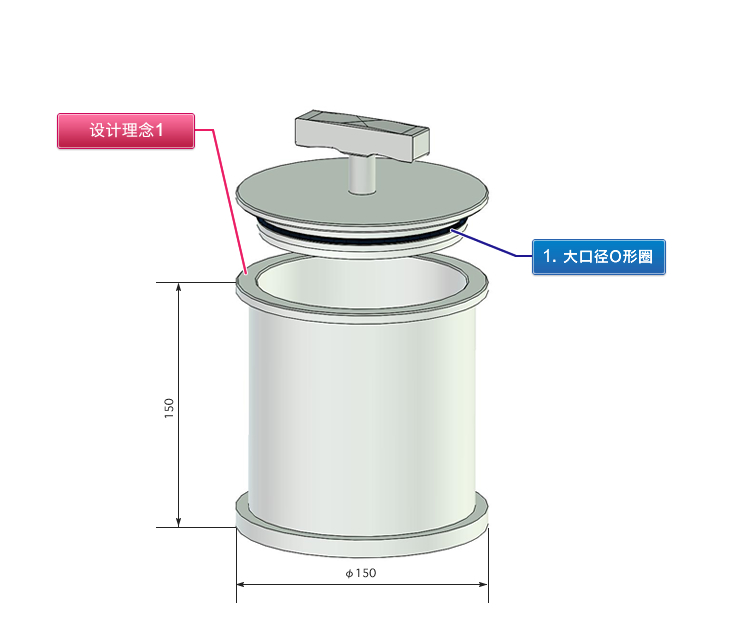

设计理念1：选用廉价的外购品

外购品种有类似的压力罐，如果选用廉价的压力罐，将会减少设计工时，降低成本。

在上述案例设备示意图中，米思米零件表中刊载的产品用蓝色标示（详细介绍的主要零件为深蓝色）。
有预想的工件时用黄色标示。

特点

简易压力罐示例。

使用O形圈，考虑了密封性。

设计要点

根据箱的容积和重量，选择作业性良好的盖拉手。

箱的开口尺寸应根据O形圈的规格确定。（本案例中的内径为Ø119.4）

安装O型环的槽的形状、公差是根据JIS标准来决定的。按照加工图纸中形状规格来指示。

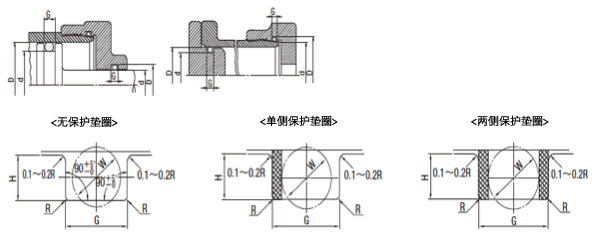

■O形圈(G系列)沟槽形状

公称No. G尺寸(容差+0.25/0) H±0.05 R(最大)

无保护垫圈单侧保护垫圈两侧保护垫圈

25-145 4.1 5.6 7.3 2.4 0.7

170 7.5 9 11.5 4.6 0.9

考虑到O形圈会根据使用环境而老化、磨损，应计划定期维护。

安装O形圈时，应轻拿轻放，以免损伤O形圈本身，同时应考虑在安装零件的O形圈沟槽、通过部分的棱角部倒圆角。

同样，打开或关闭盖子时，为了避免箱孔口部的棱角损伤O形圈，应进行大倒角，或在棱角部分倒圆角。

米思米零件表

下载CAD数据（选择单个零件）

关于CAD数据文件格式 | 关于CAD文件名格式 | 关于SolidWorks的宏文件

No. 零件名称下载CAD数据（选择单个零件）

2D/DXF(V12)

3D/STEP(AP203)

3D/Solidworks®<=2012

1 大口径O形圈正在施工正在施工正在施工

关于CAD数据文件格式

希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库 CAD形状案例库 CAD文件名具体案例
(在案例No95中，单个零件编号为NGA120时)

装置总成案例No_CAD形状 No0095_ASSY

单个零件案例No_CAD形状_米思米型号 No0095_PARTS_NGA120

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。

利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。

从文件对话框选择.swb文件。(Solidworks Visual Basic Program)

要求指定SolidWorks文件的保存地址时，指定保存地址。

自动生成模式。

返回页首

下载CAD数据（装置总成）

下载CAD数据: 文件格式

关于CAD数据文件格式

未选择所需产品

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库 CAD形状案例库 CAD文件名具体案例
(在案例No95中，单个零件编号为NGA120时)

装置总成案例No_CAD形状 No0095_ASSY

单个零件案例No_CAD形状_米思米型号 No0095_PARTS_NGA120

返回页首

关于设备总成CAD数据的用途

总装图为构想阶段的组装图，用于对构造进行说明。因此，详细的零件形状并非考虑了各种条件的形状。套用部分内容时，请变更为符合客户使用条件的规格。

返回页首

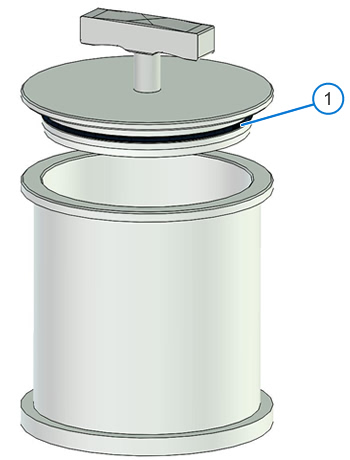

No. 零件名称示意图米思米型号数量参考价格
