案例No.0094
案例名称: 成型薄板零件的吸附夹具

聚氨酯包覆磁铁

下载CAD数据 | 选型依据 | 可选的尺寸 | 速度·负载（负载信息）

下载CAD数据

在此事例中所使用的米思米型号
HXXA16

下载CAD数据

下载CAD数据: 文件格式

生成

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库 CAD形状 案例库 CAD文件名 具体案例
(在案例No94中，单个零件编号为HXXA16时)
装置总成 案例No_CAD形状 No0094_ASSY
单个零件 案例No_CAD形状_米思米型号 No0094_PARTS_HXXA16

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。

  1. 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
  2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
  3. 要求指定SolidWorks文件的保存地址时，指定保存地址。
  4. 自动生成模式。

返回页首

至该产品的WEB页面至类似产品的WEB页面

返回页首

选型依据

防止工件划伤

返回页首

风险信息

吸附力不足

返回页首

可选的尺寸

■聚氨酯包覆磁铁

固定座 聚氨酯 磁铁 耐热温度 螺纹型
材质 材质 硬度 材质 外螺纹 内螺纹
SUS304 乙醚类聚氨酯 肖氏A90 钕磁铁
（上方为N极）		 80℃ ○ ○
肖氏A70 ○ ―

■尺寸选择与各部分的尺寸

螺纹型 外径 螺纹直径
(粗牙)		 高度 螺纹部长度／螺孔深度 对边间距
外螺纹 φ10 M5 16 7 8
φ12 M6 10 10
φ16 M8 18 12 14
φ20 M10 20 14 17
φ25 22 14 22
内螺纹 φ10 M4 15 4 8
φ12 10
φ16 M5 17 5 14
φ20 17
φ25 M6 18 6 22

返回页首

速度·负载（负载信息）

■聚氨酯包覆磁铁的吸附力、表面磁通密度

外径 吸附力(N) 表面磁通密度
(高斯 G)
φ10 4 3000 - 3200
φ12 6.5 2900 - 3100
φ16 8 2700 - 2900
φ20 17.7 2600 - 2800
φ25 35 2900 - 3100

返回页首

角型拉手

下载CAD数据 | 选型依据 | 可选的尺寸 | 速度·负载（负载信息）

下载CAD数据

在此事例中所使用的米思米型号
UHFN120

下载CAD数据

下载CAD数据: 文件格式

生成

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库 CAD形状 案例库 CAD文件名 具体案例
(在案例No94中，单个零件编号为HXXA16时)
装置总成 案例No_CAD形状 No0094_ASSY
单个零件 案例No_CAD形状_米思米型号 No0094_PARTS_HXXA16

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。

  1. 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
  2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
  3. 要求指定SolidWorks文件的保存地址时，指定保存地址。
  4. 自动生成模式。

返回页首

至该产品的WEB页面至类似产品的WEB页面

返回页首

选型依据

考虑作业性

返回页首

可选的尺寸

■角型拉手（标准型）

类型 材质 表面处理
无垫圈
带垫圈		 SUM22L 镀黑铬
SUS304 抛光
铝合金 抛光
本色阳极氧化处理
静电喷涂(黑色亚光)

■尺寸选择与各部分的尺寸

安装间距 全长 拉手直径 总高 安装螺纹孔
48 58 φ10 47 M5（粗牙）
深13
66 76
88 98
100 110
110 120
120 130
125 135
160 170

返回页首

速度·负载（负载信息）

■角型拉手的负载信息

容许负载：2000N

返回页首

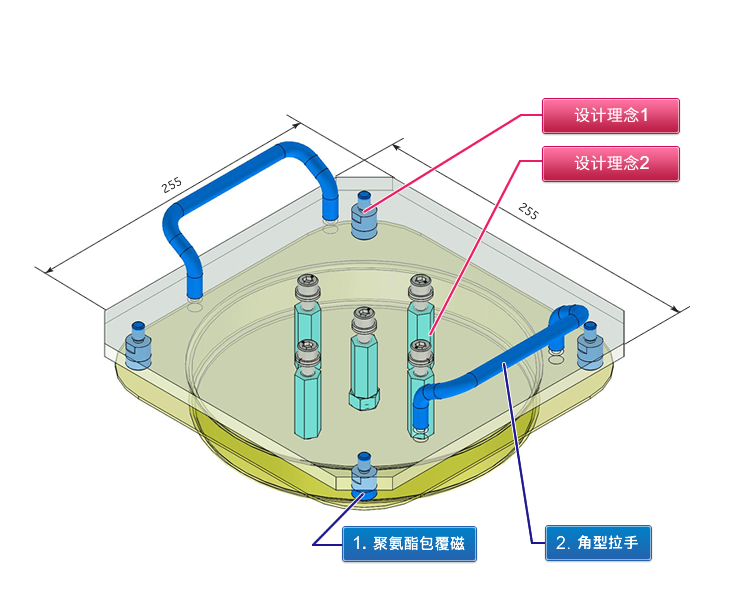

设计理念1：考虑了保护工件的设计

与工件接触的磁铁只有配置在板四个角落的聚氨酯包覆磁铁，其他磁铁相对于工件具有微小的间隙，以防止划伤工件。

设计理念2：可调整吸附力的设计

以板中央的磁铁和配置在板四个角落的聚氨酯包覆磁铁为主要吸附力，中央周围的4个小型磁铁(不与工件接触)用于调整吸附力。这些磁铁均使用外螺纹型，可通过进出调整来调节吸附力，也可通过拆、装的方式来调节吸附力。
但本案例有2个缺点。①进出调整时，需要拆下工件；②无法锁定调整位置。要使这些成为可能，需要变更为“可在吸附工件的状态下进行进出调整和固定”的构造。

在上述案例设备示意图中，米思米零件表中刊载的产品用蓝色标示（详细介绍的主要零件为深蓝色）。
有预想的工件时用黄色标示。

特点

  • 利用磁铁吸附、搬运钣金零件的夹具示例。
  • 本案例中组合使用了3种磁铁。

预想的工件

  • 钣金零件
    （例：冲压成型品等）

设计要点

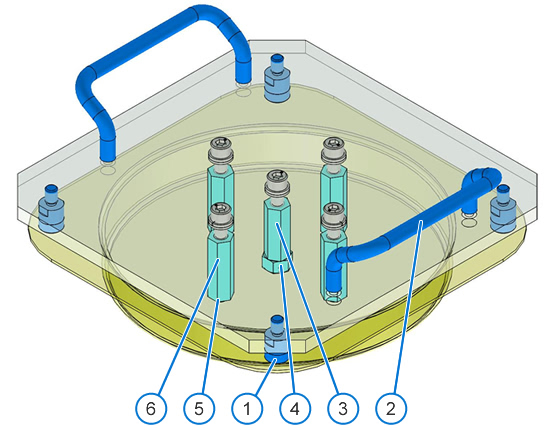

米思米零件表

  • 下载米思米零件表（CSV）
  • 确认案例中的零件位置
  • 下载CAD数据(选择单个零件)

    下载CAD数据（选择单个零件）

    关于CAD数据文件格式 | 关于CAD文件名格式 | 关于SolidWorks的宏文件

    生成

    No. 零件名称 下载CAD数据（选择单个零件）
    2D/DXF(V12)
    		3D/STEP(AP203)
    		3D/Solidworks®<=2012
    1 聚氨酯包覆磁铁
    2 角型拉手
    3 六角形支柱(两端内螺纹型)
    4 磁铁外螺纹型 标准型
    5 带座磁铁 外螺纹型
    6 六角形支柱(两端内螺纹型)

    生成

    关于CAD数据文件格式

    至该产品的WEB页面

    希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

    返回页首

    关于CAD文件名格式

    采用以下规则命名。

    案例库 CAD形状 案例库 CAD文件名 具体案例
    (在案例No94中，单个零件编号为HXXA16时)
    装置总成 案例No_CAD形状 No0094_ASSY
    单个零件 案例No_CAD形状_米思米型号 No0094_PARTS_HXXA16

    返回页首

    关于SolidWorks的宏文件

    扩展名.swb是SolidWorks用的宏文件。
    读入宏文件时，可采用以下步骤。

    1. 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
    2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
    3. 要求指定SolidWorks文件的保存地址时，指定保存地址。
    4. 自动生成模式。

    返回页首

  • 下载CAD数据(装置总成)

    下载CAD数据（装置总成）

    下载CAD数据: 文件格式

    生成

    关于CAD数据文件格式

    未选择所需产品

    返回页首

    关于CAD文件名格式

    采用以下规则命名。

    案例库 CAD形状 案例库 CAD文件名 具体案例
    (在案例No94中，单个零件编号为HXXA16时)
    装置总成 案例No_CAD形状 No0094_ASSY
    单个零件 案例No_CAD形状_米思米型号 No0094_PARTS_HXXA16

    返回页首

    关于设备总成CAD数据的用途

    总装图为构想阶段的组装图，用于对构造进行说明。因此，详细的零件形状并非考虑了各种条件的形状。套用部分内容时，请变更为符合客户使用条件的规格。

    返回页首

No. 零件名称 示意图 米思米型号 数量 参考价格
(単位:元)		 小计金额(単位:元)
米思米零件表刊载的合计金额 1,984.36
参考交货期 2013-2014　FA工厂自动化用零件目录
1 聚氨酯包覆磁铁 HXXA16

至该产品的WEB页面

至类似产品的WEB页面

 4 261.50 1046.00 1天 1675
2 角型拉手 UHFN120

至该产品的WEB页面

至类似产品的WEB页面

 2 83.52 167.04 1天 2151
3 六角形支柱(两端内螺纹型) LSFB14-39

至该产品的WEB页面

至类似产品的WEB页面

 1 20.32 20.32 3天 1469
4 磁铁外螺纹型
标准型 		HXUB8-15

至该产品的WEB页面

至类似产品的WEB页面

 1 120.00 120.00 1天 1675
5 带座磁铁
外螺纹型		 HXB8-15

至该产品的WEB页面

至类似产品的WEB页面

 4 137.43 549.72 1天 1673
6 六角形支柱(两端内螺纹型) LSFB14-45

至该产品的WEB页面

至类似产品的WEB页面

 4 20.32 81.28 3天 1469

<关于米思米零件表>

※价格与交货期为参考值，可能会与实际情况不同。详情请通过Web Ordering System等确认。
※铝合金型材等部分产品未标出参考价格（也不保含在“米思米零件表刊载的总计金额”中）。确定实际设计中使用的型号后，请另行询价。
