案例No.0093
案例名称: 局部开闭罩盖的实例

拉伸弹簧

下载CAD数据

在此事例中所使用的米思米型号
AWA6-40

下载CAD数据

下载CAD数据: 文件格式

生成

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时,请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库 CAD形状 案例库 CAD文件名 具体案例
(在案例No93中,单个零件编号为AWA6-40时)
装置总成 案例No_CAD形状 No0093_ASSY
单个零件 案例No_CAD形状_米思米型号 No0093_PARTS_AWA6-40

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时,可采用以下步骤。

  1. 利用工具、执行宏的命令打开扩展名为.swb(Solidworks Visual basic Program)的文件。
  2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
  3. 要求指定SolidWorks文件的保存地址时,指定保存地址。
  4. 自动生成模式。

返回页首

至该产品的WEB页面至类似产品的WEB页面

返回页首

选型依据

价廉

返回页首

风险信息

因老化、磨损而引起的复位力不足

返回页首

可选的尺寸

■拉伸弹簧概要

负载类型 材质 外径范围 自由长度范围 两端挂钩
SWP-A SUS304
-WPB
S字 90度
S字
超轻载 φ2 - 12 10 - 100 -
轻载 φ2 - 20 10 - 175
中轻载 φ2 - 20 10 - 175
中载 φ2 - 24 10 - 200
中重载 - φ2 - 12 10 - 100 -
重载 φ3 - 24 10 - 200

Δ:根据外径和长度,部分产品可能规格不全。
*详情请参阅产品页。

返回页首

速度·负载(负载信息)

■拉伸弹簧的负载信息

负载类型 参考负载「N]
最小 最大
超轻载 0.69 19.6
轻载 1.86 78.45
中轻载 2.45 98.07
中载 3.53 225.55
中重载 6.47 83.36
重载 8.8 430.51

返回页首

技术计算

■拉伸弹簧的负载计算

P = Pi + (k × F)

  • P: 负载(N)
  • Pi: 初始张力(N)
  • k: 弹簧常数(N/mm)
  • F: 位移量(mm)

返回页首

拉伸弹簧用支柱

下载CAD数据

在此事例中所使用的米思米型号
AIPO4-15

下载CAD数据

下载CAD数据: 文件格式

生成

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时,请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库 CAD形状 案例库 CAD文件名 具体案例
(在案例No93中,单个零件编号为AWA6-40时)
装置总成 案例No_CAD形状 No0093_ASSY
单个零件 案例No_CAD形状_米思米型号 No0093_PARTS_AWA6-40

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时,可采用以下步骤。

  1. 利用工具、执行宏的命令打开扩展名为.swb(Solidworks Visual basic Program)的文件。
  2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
  3. 要求指定SolidWorks文件的保存地址时,指定保存地址。
  4. 自动生成模式。

返回页首

至该产品的WEB页面至类似产品的WEB页面

返回页首

选型依据

使用穿入孔中的类型则不易错位

返回页首

可选的尺寸

■拉伸弹簧用支柱孔型两侧平面型

材质 表面处理
S45C 四氧化三铁保护膜
SUS304 -

■尺寸选择与各部分的尺寸

外径 全长
(5mm单位)
螺纹直径
(粗牙)
弹簧用孔径 对边间距 螺纹部长度
φ3 15-30 M3 φ1.5 1.5 全长-6
φ4 15-35 M4 2.5 全长-8.5
φ5 15-40 M5 φ2 3 全长-9
φ6 20-40、50 M6 3.5 全长-10
φ8 20-40、50、60、70 M8 φ3 5 全长-12
φ10 30-40、50、60、70 M10 φ4 6 全长-15
φ12 35、40、50、60、70 M12 φ5 7 全长-17

返回页首

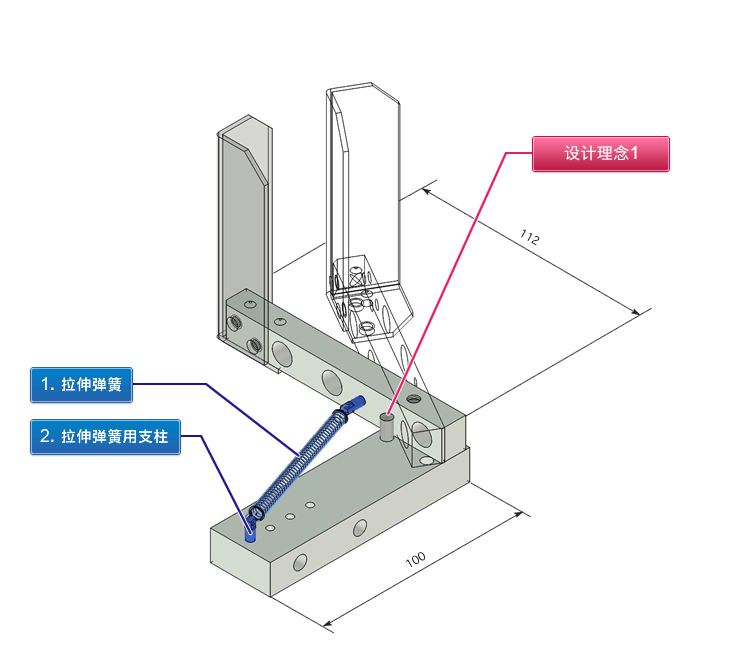

设计理念1:单一功能采用单一零件

盖返回端的挡块使用定位销。由于只是固定盖的功能,因此单一零件也可起到相同作用。

在上述案例设备示意图中,米思米零件表中刊载的产品用蓝色标示(详细介绍的主要零件为深蓝色)。
有预想的工件时用黄色标示。

特点

  • 局部开闭式罩盖的示例。
  • 返回时使用拉伸弹簧。

设计要点

  • 考虑到位移量的范围,所选的拉伸弹簧应在长度和负载方面具有余量。

    ■MiSUMi的拉伸弹簧负载范围

    类型 负载(N)
    min max
    超轻载型 0.69 19.6
    轻载型 1.86 78.45
    中轻载型 2.45 98.07
    中载型 3.53 225.55
    中量型 6.47 83.36
    重载型 8.8 430.51

    *材质为SWP-A时

  • 张开时,为了防止弹簧支柱和返回挡块干涉,同时为了防止过度拉伸,也可增加张开端挡块。
  • 弹簧的选择没有余量时,动作时如果其他零件与弹簧接触,可能会导致弹簧老化、磨损,因此应考虑定期检查。
  • 本例中,在摇动把手的支点处使用螺栓,为了方便组装和固定。
  • 组装拉伸弹簧支柱时,应考虑弹簧的安装姿态(挂钩的位置)进行定位,用锁紧螺帽固定。(本案例中未实施。)

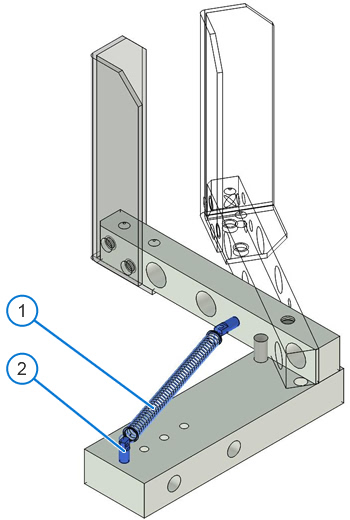

米思米零件表

  • 下载米思米零件表(CSV)
  • 确认案例中的零件位置
  • 下载CAD数据(选择单个零件)

    下载CAD数据(选择单个零件)

    生成

    No. 零件名称 下载CAD数据(选择单个零件)
    2D/DXF(V12)
    3D/STEP(AP203)
    3D/Solidworks®<=2012
    1 拉伸弹簧
    2 拉伸弹簧用支柱

    生成

    关于CAD数据文件格式

    至该产品的WEB页面

    希望使用上述可选的3种数据格式以外的格式时,请点击下述米思米零件表中的“至该产品页”。

    返回页首

    关于CAD文件名格式

    采用以下规则命名。

    案例库 CAD形状 案例库 CAD文件名 具体案例
    (在案例No93中,单个零件编号为AWA6-40时)
    装置总成 案例No_CAD形状 No0093_ASSY
    单个零件 案例No_CAD形状_米思米型号 No0093_PARTS_AWA6-40

    返回页首

    关于SolidWorks的宏文件

    扩展名.swb是SolidWorks用的宏文件。
    读入宏文件时,可采用以下步骤。

    1. 利用工具、执行宏的命令打开扩展名为.swb(Solidworks Visual basic Program)的文件。
    2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
    3. 要求指定SolidWorks文件的保存地址时,指定保存地址。
    4. 自动生成模式。

    返回页首

  • 下载CAD数据(装置总成)

    下载CAD数据(装置总成)

    下载CAD数据: 文件格式

    生成

    关于CAD数据文件格式

    未选择所需产品

    返回页首

    关于CAD文件名格式

    采用以下规则命名。

    案例库 CAD形状 案例库 CAD文件名 具体案例
    (在案例No93中,单个零件编号为AWA6-40时)
    装置总成 案例No_CAD形状 No0093_ASSY
    单个零件 案例No_CAD形状_米思米型号 No0093_PARTS_AWA6-40

    返回页首

    关于设备总成CAD数据的用途

    总装图为构想阶段的组装图,用于对构造进行说明。因此,详细的零件形状并非考虑了各种条件的形状。套用部分内容时,请变更为符合客户使用条件的规格。

    返回页首

No. 零件名称 示意图 米思米型号 数量 参考价格
(単位:元)
小计金额(単位:元)
米思米零件表刊载的合计金额 62.78
参考交货期 2013-2014 FA工厂自动化用零件目录
1 拉伸弹簧 AWA6-40

至该产品的WEB页面

至类似产品的WEB页面

1 26.38 26.38 1天 1699
2 拉伸弹簧用支柱 AIPO4-15

至该产品的WEB页面

至类似产品的WEB页面

2 18.20 36.40 1天 1704

<关于米思米零件表>

※价格与交货期为参考值,可能会与实际情况不同。详情请通过Web Ordering System等确认。
※铝合金型材等部分产品未标出参考价格(也不保含在“米思米零件表刊载的总计金额”中)。确定实际设计中使用的型号后,请另行询价。

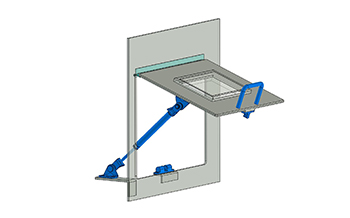

其他参考案例
