开闭窗支撑用
选择计算麻烦

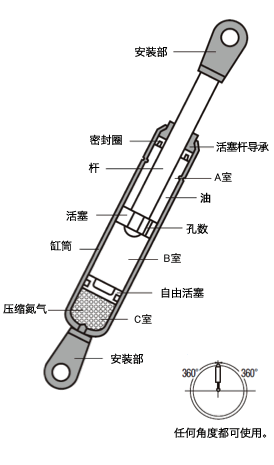

■氮气弹簧(万向安装型)的构造
所谓氮气弹簧
是指在密闭的气缸内充入高压气体(氮气: 不燃性),将氮气的反作用力作为弹簧使用。
除小型化特征外,氮气弹簧还可在较大初始负载下表现出较小的弹簧常数,因此广泛应用于各种机械及其他领域。
万向安装型的特长
■万向安装型氮气弹簧
零件 | 材质 | 表面处理 |
---|---|---|
气缸 | STKM11A | 烤漆(黑色亚光) |
杆 | S20C | 镀硬铬 |
气体: 氮气(N2)
■尺寸选择与各部分的尺寸(节选)
气缸直径 | 气缸内径 | 安装孔距 | 行程 | |
---|---|---|---|---|
最大长度 | 最小长度 | |||
φ15 | φ7 | 246 | 196 | 50 |
330 | 250 | 80 | ||
360 | 270 | 90 | ||
386 | 286 | 100 | ||
φ18 | φ8 | 386 | 286 | 100 |
526 | 376 | 150 | ||
φ22 | φ10 | 246 | 196 | 50 |
330 | 250 | 80 | ||
360 | 270 | 90 | ||
386 | 286 | 100 | ||
440 | 320 | 120 |
■氮气弹簧的选型顺序
1.计算所需的反作用力(选择大致的可使用型号)
(根据后述的计算公式计算)
↓
2.计算所选氮气弹簧的反作用力
(反作用力=F×1.1以上)
↓
3.所需反作用力比氮气弹簧的“最大长度-Smm”的反作用力大时,应探讨使用2根氮气弹簧
(S的值:后述)

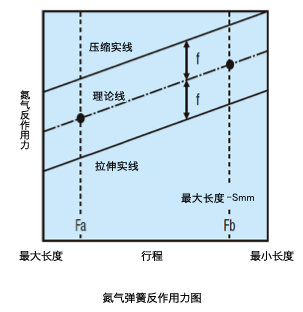

■氮气弹簧万向安装型的精度
氮气弹簧反作用力的误差: ±10%左右
f=内部滑动电阻(理论值×0.1)
S:后述
■万向安装型氮气弹簧反作用力
气缸直径 | 气缸内径 | 行程 | 氮气反作用力(N)(20℃) | S | |
---|---|---|---|---|---|
最小值 | 最大值 | ||||
φ15 | φ7 | 50 | 49 | 69 | 40 |
70 | 90 | ||||
98 | 127 | ||||
80 | 49 | 69 | 70 | ||
98 | 127 | ||||
90 | 49 | 69 | 80 | ||
98 | 127 | ||||
100 | 49 | 69 | 90 | ||
98 | 127 | ||||
φ18 | φ8 | 100 | 196 | 255 | 90 |
294 | 382 | ||||
150 | 196 | 255 | 140 | ||
294 | 382 | ||||
φ22 | φ10 | 50 | 196 | 265 | 40 |
294 | 402 | ||||
392 | 529 | ||||
490 | 655 | ||||
80 | 196 | 274 | 70 | ||
294 | 412 | ||||
392 | 539 | ||||
490 | 675 | ||||
90 | 196 | 265 | 80 | ||
294 | 402 | ||||
392 | 529 | ||||
490 | 659 | ||||
100 | 196 | 274 | 90 | ||
294 | 412 | ||||
392 | 549 |
最小值:最大长度-10mm行程时
最大值:最大长度-Smm行程时
■万向安装型氮气弹簧反作用力

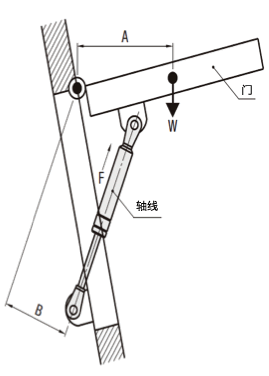

请根据下式计算所需的反作用力(F),找到大致可以使用的型号。
在此事例中所使用的米思米型号
GSBR8A-S
希望使用上述可选的3种数据格式以外的格式时,请点击下述米思米零件表中的“至该产品页”。
采用以下规则命名。
案例库 CAD形状 | 案例库 CAD文件名 | 具体案例 (在案例No88中,单个零件编号为FGSS15050K时) |
---|---|---|
装置总成 | 案例No_CAD形状 | No0088_ASSY |
单个零件 | 案例No_CAD形状_米思米型号 | No0088_PARTS_FGSS15050K |
扩展名.swb是SolidWorks用的宏文件。
读入宏文件时,可采用以下步骤。
原装支架
■氮气弹簧用安装支架(万向安装型)
在此事例中所使用的米思米型号
UWANS10-80-50
希望使用上述可选的3种数据格式以外的格式时,请点击下述米思米零件表中的“至该产品页”。
采用以下规则命名。
案例库 CAD形状 | 案例库 CAD文件名 | 具体案例 (在案例No88中,单个零件编号为FGSS15050K时) |
---|---|---|
装置总成 | 案例No_CAD形状 | No0088_ASSY |
单个零件 | 案例No_CAD形状_米思米型号 | No0088_PARTS_FGSS15050K |
扩展名.swb是SolidWorks用的宏文件。
读入宏文件时,可采用以下步骤。
适合窗户尺寸。
■圆型拉手尺寸固定型
材质 | 表面处理 | 安装面加工 | |
---|---|---|---|
标准型 | 端面铣削型 | ||
SUM22L或SUM24L | 镀黑铬 | ○ | ○ |
四氧化三铁保护膜 | ○ | − | |
SUS304 | 抛光 | ○ | ○ |
铝合金 | 抛光 | ○ | − |
本色阳极氧化处理 | ○ | − | |
静电喷涂(黑色亚光) | ○ | − |
■尺寸选择与各部分的尺寸
棒径 | 全长 | 安装间距 | 安装用螺纹孔直径 | 内部高度 |
---|---|---|---|---|
φ10 | 90 | 80 | M5 | 27 |
50 | ||||
110 | 100 | 27 | ||
50 | ||||
120 | 110 | 27 | ||
M5 | 50 | |||
130 | 120 | 27 | ||
M5 | 50 | |||
135 | 125 | 27 | ||
50 | ||||
170 | 160 | 27 | ||
50 | ||||
210 | 200 | 27 | ||
50 | ||||
260 | 250 | 27 | ||
50 | ||||
φ12 | 162 | 150 | M8 | 40 |
75 | ||||
200 | 188 | 40 | ||
75 | ||||
250 | 238 | 40 | ||
75 | ||||
300 | 288 | 40 | ||
75 |
■圆型拉手尺寸固定型的负载信息
容许负载:2500N
在此事例中所使用的米思米型号
BCASS70
希望使用上述可选的3种数据格式以外的格式时,请点击下述米思米零件表中的“至该产品页”。
采用以下规则命名。
案例库 CAD形状 | 案例库 CAD文件名 | 具体案例 (在案例No88中,单个零件编号为FGSS15050K时) |
---|---|---|
装置总成 | 案例No_CAD形状 | No0088_ASSY |
单个零件 | 案例No_CAD形状_米思米型号 | No0088_PARTS_FGSS15050K |
扩展名.swb是SolidWorks用的宏文件。
读入宏文件时,可采用以下步骤。
为了保持窗户关闭
老化、磨损
■球形扣
材质 | 表面处理 |
---|---|
SUS316 | − |
SUS304 | |
锌压铸件 | 镀黑铬 |
■尺寸选择与各部分的尺寸
口座 | 扣头 | 组合型 | ||||||
---|---|---|---|---|---|---|---|---|
全长 | 宽度 | 安装尺寸 | 全长 | 宽度 | 安装尺寸 | 安装时的高度 | ||
孔径 | 安装间距 | 孔径 | 安装间距 | |||||
32 | 8 | φ3.2 | 25 | 18 | 8 | φ3.2 | 11 | 11.5 |
43 | 8 | φ3.2 | 35 | 25 | 7.5 | φ3.2 | 16 | 13.5 |
50 | 10 | φ4.2 | 40 | 30 | 9 | φ4.2 | 20 | 15.9 |
70 | 13 | 60 | 42 | 10.5 | 30 | 23 |
■球形扣的负载信息
口座 全长 |
压入力 (N) |
拉伸应力 (N) |
---|---|---|
32 | 17 | 8 |
43 | 20 | 13 |
50 | 23 | 18 |
70 | 56 | 38 |
为了在不打开窗户的状态下也能确认内部的状态,在窗户中央贴有透明板。

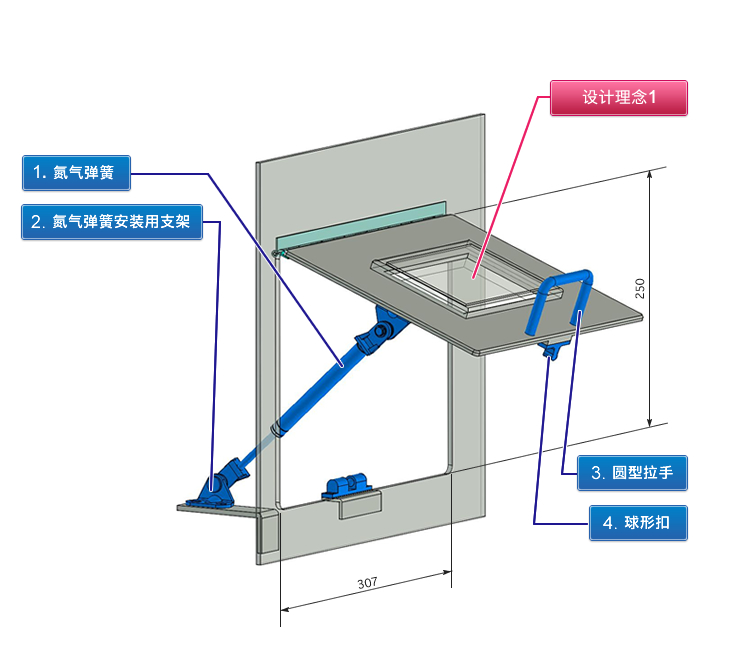

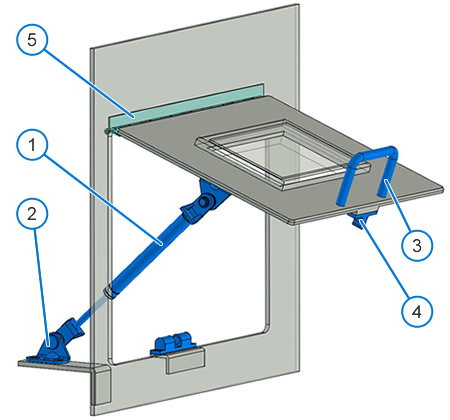

在上述案例设备示意图中,米思米零件表中刊载的产品用蓝色标示(详细介绍的主要零件为深蓝色)。
有预想的工件时用黄色标示。
