案例No.0073
案例名称: LED照明灯

LED照明灯

下载CAD数据 | 选型依据 | 可选的尺寸 | 选型步骤 | 性能・負荷情報

下载CAD数据

在此事例中所使用的米思米型号
LEDS350-W

下载CAD数据

下载CAD数据: 文件格式

生成

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库 CAD形状 案例库 CAD文件名 具体案例
(在案例No73中，单个零件编号为LEDS350-W时)
装置总成 案例No_CAD形状 No0073_ASSY
单个零件 案例No_CAD形状_米思米型号 No0073_PARTS_LEDS350-W

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。

  1. 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
  2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
  3. 要求指定SolidWorks文件的保存地址时，指定保存地址。
  4. 自动生成模式。

返回页首

至该产品的WEB页面至类似产品的WEB页面

返回页首

选型依据

机内照明用

返回页首

可选的尺寸

■LED照明 标准型

形状 材质 表面处理
主体 アルミ 阳极氧化处理
黑色阳极氧化处理
表面罩盖 聚碳酸酯 乳白色罩盖：磨砂处理
保护罩盖：无
两端螺栓 SUS304 −
电缆 PVC −

■通用规格、尺寸

总宽 总高 输入电压(V) 电缆长度 温度范围(℃) 色温(开尔文 K) 防护等级(IP标准) 配光角度
40 19 DC24
±10％		 3000 -10～45 白5000、
黄2000		 IP55 约110°

＊不可调光。

■尺寸、规格详情

安装间距 全长 箱柜颜色 银色 黑色
照明护罩 乳白色 亮漆 乳白色
光的颜色 白色 黄色 白色
190 　200 ○ - ○ ○
350 　360 ○ ○ ○ ○
665 　675 ○ ○ ○ ○
980 　990 ○ ○ ○ ○
1295 1305 ○ ○ - -
1610 1620 ○ ○ - -

返回页首

选型步骤

■LED照明的选型步骤

决定使用条件
（用途、使用环境、照度、距离、被照射体、寿命等）

　　↓

预选照明规格
（根据使用条件，预选出规格。）

　　↓　　　　　　　　↑

根据性能要求进行研讨
(寿命、功耗等)

返回页首

性能・負荷情報

■LED照明的照度

安装间距 全长 光的颜色 照度（勒克斯lx）
（　）内为保护罩盖		 光通量（流明lm）
（　）内为保护罩盖		 输入电流 功耗(W)
lx/0.5m lx/1m
190 200 白色 490(620) 120(150) 215(260) 225 5.4
350 360 白色 750(900) 210(250) 430(520) 450 10.8
黄色 540 130 290 400 9.6
665 675 白色 1180(1410) 360(430) 860(1040) 900 21.6
黄色 680 220 580 800 19.2
980 990 白色 1330(1590) 400(480) 1290(1560) 1350 32.4
黄色 840 240 870 1200 28.8
1295 1305 白色 1480 440 1720 1800 43.2
黄色 910 260 1150 1600 38.4
1610 1620 白色 1560 480 2150 2250 54
黄色 950 280 1440 2000 48

■LED照明 标准型发光光谱

●光的颜色：白色

●光的颜色：黄色

返回页首

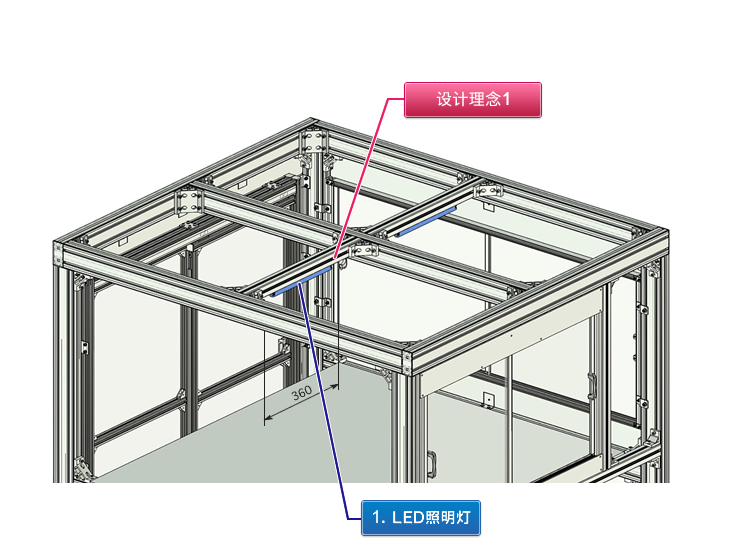

设计理念1：灵活使用标准铝合金型材

通过直接将铝合金型材安装在仪器上，可减少制作零件。

在上述案例设备示意图中，米思米零件表中刊载的产品用蓝色标示（详细介绍的主要零件为深蓝色）。
有预想的工件时用黄色标示。

特点

  • LED照明的设置示例。
  • 本案例中作为铝合金型材箱柜的内部照明进行设置。

设计要点

  • 根据想要照明的部位、范围、照度(亮度)、安装环境等条件，选择类型、尺寸、颜色等。
  • 本案例是将标准型安装于铝合金型材上的示例，也有安装于铝合金型材沟槽的类型。
  • LED是相对明亮的照明，因此应避免直视发光部的安装布局。
  • 与荧光灯相比，LED照明的 配光角度一般较小，因此应考虑配置位置。

米思米零件表

  • 下载米思米零件表（CSV）
  • 确认案例中的零件位置
  • 下载CAD数据(选择单个零件)

    下载CAD数据（选择单个零件）

    关于CAD数据文件格式 | 关于CAD文件名格式 | 关于SolidWorks的宏文件

    生成

    No. 零件名称 下载CAD数据（选择单个零件）
    2D/DXF(V12)
    		3D/STEP(AP203)
    		3D/Solidworks®<=2012
    1 LED照明灯

    生成

    关于CAD数据文件格式

    至该产品的WEB页面

    希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

    返回页首

    关于CAD文件名格式

    采用以下规则命名。

    案例库 CAD形状 案例库 CAD文件名 具体案例
    (在案例No73中，单个零件编号为LEDS350-W时)
    装置总成 案例No_CAD形状 No0073_ASSY
    单个零件 案例No_CAD形状_米思米型号 No0073_PARTS_LEDS350-W

    返回页首

    关于SolidWorks的宏文件

    扩展名.swb是SolidWorks用的宏文件。
    读入宏文件时，可采用以下步骤。

    1. 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
    2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
    3. 要求指定SolidWorks文件的保存地址时，指定保存地址。
    4. 自动生成模式。

    返回页首

  • 下载CAD数据(装置总成)

    下载CAD数据（装置总成）

    下载CAD数据: 文件格式

    生成

    关于CAD数据文件格式

    未选择所需产品

    返回页首

    关于CAD文件名格式

    采用以下规则命名。

    案例库 CAD形状 案例库 CAD文件名 具体案例
    (在案例No73中，单个零件编号为LEDS350-W时)
    装置总成 案例No_CAD形状 No0073_ASSY
    单个零件 案例No_CAD形状_米思米型号 No0073_PARTS_LEDS350-W

    返回页首

    关于设备总成CAD数据的用途

    总装图为构想阶段的组装图，用于对构造进行说明。因此，详细的零件形状并非考虑了各种条件的形状。套用部分内容时，请变更为符合客户使用条件的规格。

    返回页首

No. 零件名称 示意图 米思米型号 数量 参考价格
(単位:元)		 小计金额(単位:元)
米思米零件表刊载的合计金额 1243.24
参考交货期 2013-2014　FA工厂自动化用零件目录
1 LED照明灯 LEDS350-W

至该产品的WEB页面

至类似产品的WEB页面

 2 621.62 1243.24 9天 2017

<关于米思米零件表>

※价格与交货期为参考值，可能会与实际情况不同。详情请通过Web Ordering System等确认。
※铝合金型材等部分产品未标出参考价格（也不保含在“米思米零件表刊载的总计金额”中）。确定实际设计中使用的型号后，请另行询价。
