案例No.0063
案例名称: 使用旋钮和梨形孔的易装拆窗扇

小径压纹旋钮

下载CAD数据 | 选型依据 | 可选的尺寸

下载CAD数据

在此事例中所使用的米思米型号
NKBC5-10-16

下载CAD数据

下载CAD数据: 文件格式

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库 CAD形状	案例库 CAD文件名	具体案例 (在案例No.63中，单个零件编号为NKBC5-10-16时)
装置总成	案例No_CAD形状	No0063_ASSY
单个零件	案例No_CAD形状_米思米型号	No0063_PARTS_NKBC5-10-16

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。

利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
要求指定SolidWorks文件的保存地址时，指定保存地址。
自动生成模式。

返回页首

选型依据

用手转动(不使用工具)

返回页首

可选的尺寸

■小径压纹旋钮（外螺纹、台阶型）

材质	表面处理
SUM23	抛光＋镀铬
SUS303	发纹处理

■尺寸选择与各部分的尺寸

螺纹直径（粗牙）	螺纹长度							旋钮外径	旋钮高度
螺纹直径（粗牙）	6	10	16	20	25	30	40	旋钮外径	旋钮高度
M3	○	○						φ8、10	7.5
M4	○	○	○					φ12、14	9.5
M5		○	○	○				φ16、18	11.5
M6		○	○	○	○	○		φ20、22	15
M8			○	○	○	○		φ26、28	18
M10				○	○	○	○	φ30、32	23

返回页首

网纹旋钮

下载CAD数据 | 选型依据 | 可选的尺寸

下载CAD数据

在此事例中所使用的米思米型号
NKBX5-10

下载CAD数据

下载CAD数据: 文件格式

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库 CAD形状	案例库 CAD文件名	具体案例 (在案例No.63中，单个零件编号为NKBC5-10-16时)
装置总成	案例No_CAD形状	No0063_ASSY
单个零件	案例No_CAD形状_米思米型号	No0063_PARTS_NKBC5-10-16

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。

利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
要求指定SolidWorks文件的保存地址时，指定保存地址。
自动生成模式。

返回页首

选型依据

用手转动(不使用工具)

返回页首

可选的尺寸

■网纹旋钮（外螺纹、台阶型）

材质	表面处理
SUM23	抛光＋镀铬
SUS303	发纹处理

■尺寸选择与各部分的尺寸

螺纹直径（粗牙）	螺纹长度				旋钮外径	旋钮高度
螺纹直径（粗牙）	6	10	16	20	旋钮外径	旋钮高度
M3	○	○			φ12	15
M4	○	○	○		φ16	17
M5		○	○	○	φ20	19.5

返回页首

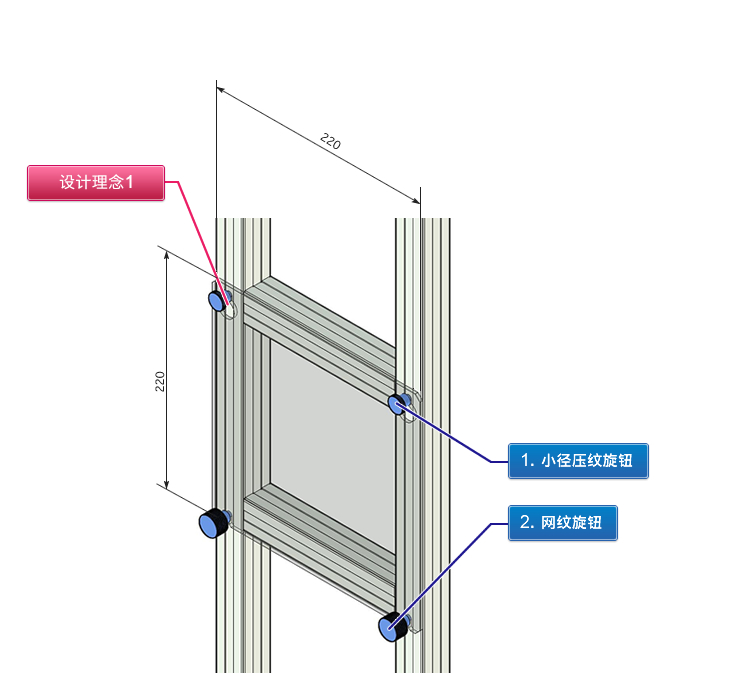

设计理念1：减少作业工时

通过改善盖板安装孔和安装方式，可降低盖板的拆装工时。

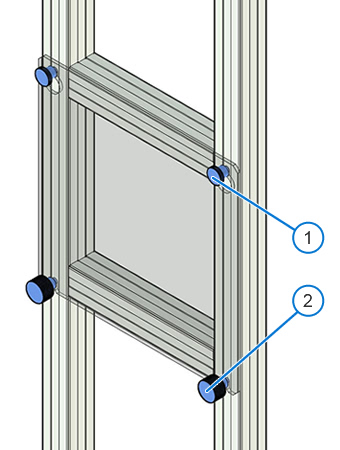

※在上述案例设备示意图中，米思米零件表中刊载的产品用蓝色标示（详细介绍的主要零件为深蓝色）。
有预想的工件时用黄色标示。

特点

改善检查用盖板等、使拆装作业更容易的示例。
本案例中使用梨形孔，无需拆下旋钮即可拆装盖板。

设计要点

通过将面板的上侧设计为梨形孔、将下侧设计为U字槽，无需拆下旋钮即可拆装面板。

■“梨形孔”是这样的形状

梨形孔示例(MiSUMi烤漆钣金)

梨形孔
公称直径 5 6 8

d1 φ6.8 φ8 φ10

d2 φ14 φ14 φ20

h 8 9 13
同时进一步考虑作业性，探讨是否安装把手会更好。

为了避免安装螺丝和铝合金型材的干涉，执手的安装位置设在框架的内侧。铝合金型材的槽部能装下这些安装零件时，看准槽位置安装执手。
像本案例一样垂直使用铝合金型材时，如果使用普通的螺母，在松动所有的旋钮后，会连同面板一起掉落，因此必须使用具有防滑功能的锁紧螺帽。
