案例No.0044
案例名称: 引脚成型夹具
肘夹
下载CAD数据
在此事例中所使用的米思米型号
MC07-12
下载CAD数据
下载CAD数据: 文件格式
关于CAD数据文件格式
希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。
关于CAD文件名格式
采用以下规则命名。
| 案例库 CAD形状 | 案例库 CAD文件名 | 具体案例 (在案例No.44中，单个零件编号为 MC07-12时) |
|---|---|---|
| 装置总成 | 案例No_CAD形状 | No0044_ASSY |
| 单个零件 | 案例No_CAD形状_米思米型号 | No0044_PARTS_MC07-12 |
关于SolidWorks的宏文件
扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。
- 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
- 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
- 要求指定SolidWorks文件的保存地址时，指定保存地址。
- 自动生成模式。
选型依据
代替使用手动冲床、利用倍力机构
可选的尺寸
■肘夹 横压型（法兰底座型）
| 材质 | 主体：SS400/安装部：FCD450 | SS400 | |||||
|---|---|---|---|---|---|---|---|
| 表面处理 | 主体：铬酸盐光泽处理 /安装部：化成处理 |
主体：铬酸盐光泽处理／ 轴：镀镍 |
|||||
| 行程（mm） | 32 | 42 | 32 | 41.3 | 50.8 | 50.6 | 80 |
| 闭合压力(N) | 2270 | 3860 | 1360 | 3640 | 11360 | 4540 | 3000 |
| 自重(g) | 340 | 580 | 300 | 800 | 935 | 965 | 1000 |
| 把手开闭角度 | 180° | 180° | 180° | 180° | 180° | 190° | 180° |
| 总宽 | 57.2 | 57.2 | 56 | 57.2 | 57 | 85 | 48 |
| 前端螺纹 | M8内螺纹 | M10内螺纹 | M8内螺纹 | M10内螺纹 | M10内螺纹 | M12外螺纹 | M8内螺纹 |
| 总长（夹紧时） | 125.6 | 158.2 | 139.8 | 171.3 | 178.6 | 198.4 | 236 |
| 总长（松开时） | 182.9 | 233.5 | 223.2 | 294.1 | 282.3 | 321 | 368.5 |
| 尾架轴高度 | 25.4 | 31.8 | 24.6 | 44.4 | 20.6 | 25 | 14 |
*总长中不含螺纹长度。
*详情形状与尺寸请参阅各产品相应页码。
微型带法兰直线轴承
下载CAD数据
在此事例中所使用的米思米型号
MFST12
下载CAD数据
下载CAD数据: 文件格式
关于CAD数据文件格式
希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。
关于CAD文件名格式
采用以下规则命名。
| 案例库 CAD形状 | 案例库 CAD文件名 | 具体案例 (在案例No.44中，单个零件编号为 MC07-12时) |
|---|---|---|
| 装置总成 | 案例No_CAD形状 | No0044_ASSY |
| 单个零件 | 案例No_CAD形状_米思米型号 | No0044_PARTS_MC07-12 |
关于SolidWorks的宏文件
扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。
- 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
- 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
- 要求指定SolidWorks文件的保存地址时，指定保存地址。
- 自动生成模式。
选型依据
直线导轨用
风险信息
冲压错误时的过载对策
可选的尺寸
■无油衬套微型法兰型固定座组件(内置铜合金衬套的螺纹孔型)的额定负载
| 密封圈 | 固定座 | 衬套 | |
|---|---|---|---|
| 材质 | 表面处理 | 材质 | |
| 无 | SS400 | 无电解镀镍 | 高力黄銅合金系 固体潤滑剤埋込 |
| 带非接触式密封圈 | |||
■尺寸选择·各部分的尺寸
| 轴孔直径 | 全长 | 法兰外径 | 法兰厚度 |
|---|---|---|---|
| φ6 | 22 | φ23 | 6 |
| φ8 | 27 | φ27 | |
| φ10 | 32 | φ34 | 8 |
| φ12 | φ37 | ||
| φ13 | φ38 | ||
| φ16 | 37 | φ43 | |
| φ20 | 42 | φ48 | 10 |
| φ25 | 58 | φ56 | |
| φ30 | 68 | φ66 | 12 |
选型步骤
■无油衬套的选型步骤
- 决定使用条件
- （负载、运行模式、润滑条件）
↓
- 预选直线轴承的规格
- （根据使用条件，预选出材质、轴径等。）※1
↓
- 确认基本安全性
- (容许最大负载、容许最高速度、容许PV值等)
↓
- 根据性能要求进行研讨
- (尺寸、维护性等)※1に戻る
速度·负载（负载信息）
■无油衬套微型法兰型固定座组件(内置铜合金衬套的螺纹孔型)的额定负载
| 容许最大负载（N/mm2) | 29 | |
|---|---|---|
| 容许最高速度 （m/s） |
定期润滑 | 1 |
| 无润滑 | 0.5 | |
| 最高容许PV值 （N/mm2・m/s） |
定期润滑 | 3.25 |
| 无润滑 | 1.65 | |

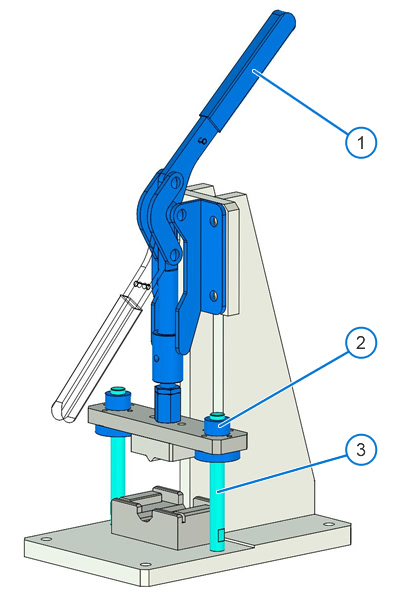

※在上述案例设备示意图中，米思米零件表中刊载的产品用蓝色标示（详细介绍的主要零件为深蓝色）。
有预想的工件时用黄色标示。
特点

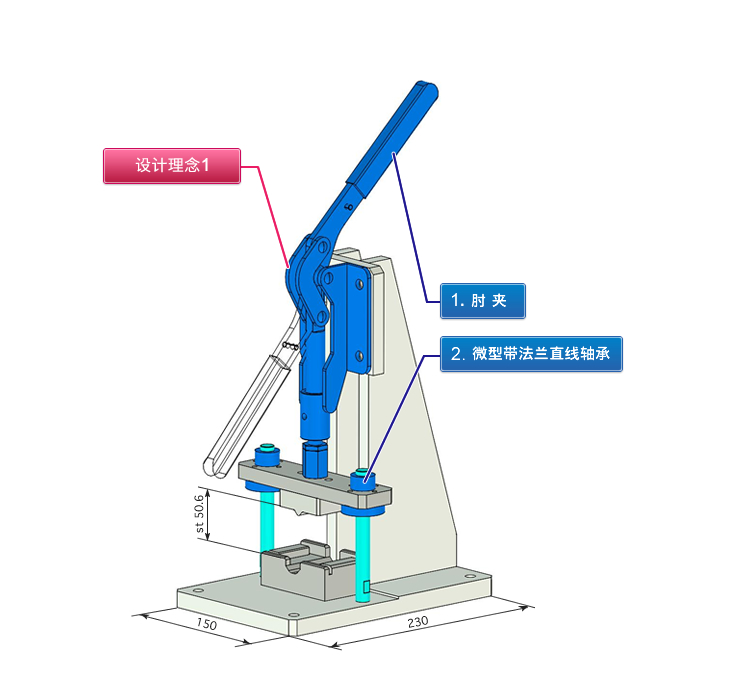

- 使用了肘夹的简易手动冲床示例。
- 将横压型竖直放置，向成形模加压。
预想的工件
- 薄板型工件
（例：端子零件等）
设计要点
- 肘夹具有丰富多彩的产品阵容，应根据使用条件选择最适合的产品。
■肘夹的种类
整体形状 外观 闭合压力 底面固定
卧式把手型
196-5000 底面固定
立式把手型
294-3700 横压型
1960-16000 - 很多肘节机构都采用在入力支点的行程将近结束时倍力机构动作，以获得大负载的连接构造。因此，将该力用于成形时，为了在行程末端附近获得所希望的负载，应设计调整功能。
■肘节机构
·是连杆机构，构件根据输入而向输入方向移动，输出通过倍力机构而增大。

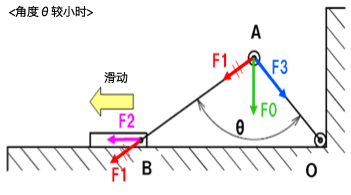

- 连杆OA和AB的角度θ较小时，作用在A上的外力F0的矢量成分F1并不大。
- F1的矢量成分F2也同样不大。

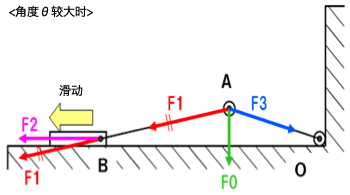

- 连杆OA和AB的角度θ变大，接近180°时，相对于相同的外力F0，矢量成分F1急剧增大。
- F1的矢量成分F2也同样增大。
- 松开、压紧时的把手位置会影响。作业性，设计时应予以考虑
- 应根据成形的工件考虑导向轴的轴径。
