案例No.0033
案例名称: 非接触驱动机构

TM磁力传动轮

下载CAD数据

在此事例中所使用的米思米型号
MDQ26-15

下载CAD数据

下载CAD数据: 文件格式

生成

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时,请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库
CAD形状
案例库
CAD文件名
具体案例
(在案例No.33中,单个零件编号为
MDQ26-15时)
装置总成 案例No_CAD形状 No0033_ASSY
单个零件 案例No_CAD形状_米思米型号 No0033_PARTS_MDQ26-15

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时,可采用以下步骤。

  1. 利用工具、执行宏的命令打开扩展名为.swb(Solidworks Visual basic Program)的文件。
  2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
  3. 要求指定SolidWorks文件的保存地址时,指定保存地址。
  4. 自动生成模式。

返回页首

至该产品的WEB页面至类似产品的WEB页面

返回页首

选型依据

低发尘、低噪音

返回页首

风险信息

轴间调整繁琐、工件会受到磁力影响

返回页首

构造信息

■TM磁力传动轮安装姿势解说

<直交型>

直交タイプ

将两个TM磁力传动轮成90度布置传递动力。
(也有平行传递动力的“平行型”。)

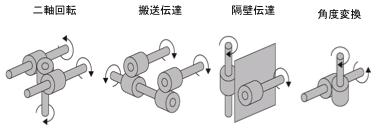

<直交型用途示例>

直交タイプ用途例

返回页首

可选的尺寸

■TM磁力传动轮(非接触性磁力传动部件、直交型)

材质 表面处理
磁铁部 固定座部 磁铁部 固定座部
钕烧结磁铁 A5056 防放气体处理 耐腐蚀阳极氧化处理

■尺寸选择·各部分的尺寸

磁铁外径 轴孔直径 磁铁部分
长度
固定座部
外径
全长
φ16 φ6、8 8 φ13 19.5
φ22 φ8、10、12 12 φ18 23.5
φ26 φ10、12、15 14 φ22 25.5
φ35 φ12、15、20 22 φ32 34

返回页首

精度信息

■TM磁力传动轮的精度

轴孔径公差: +0.03/+0.01

返回页首

速度·负载(负载信息)

■TM磁力传动轮(直交型)的容许扭矩

磁铁外径 轴孔直径 容许扭矩(N・m)
φ16 φ6、8 0.013
φ22 φ8、10、12 0.05
φ26 φ10、12、15 0.068
φ35 φ12、15、20 0.245

*容许扭矩为间隙0.5mm时的参考值

返回页首

轴承固定座

下载CAD数据

在此事例中所使用的米思米型号
BGTAB6200ZZ

下载CAD数据

下载CAD数据: 文件格式

生成

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时,请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库
CAD形状
案例库
CAD文件名
具体案例
(在案例No.33中,单个零件编号为
MDQ26-15时)
装置总成 案例No_CAD形状 No0033_ASSY
单个零件 案例No_CAD形状_米思米型号 No0033_PARTS_MDQ26-15

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时,可采用以下步骤。

  1. 利用工具、执行宏的命令打开扩展名为.swb(Solidworks Visual basic Program)的文件。
  2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
  3. 要求指定SolidWorks文件的保存地址时,指定保存地址。
  4. 自动生成模式。

返回页首

至该产品的WEB页面至类似产品的WEB页面

返回页首

选型依据

轴旋转用

返回页首

可选的尺寸

■轴承固定座(省空间微型法兰型、带扣环)

材质 表面处理
轴承 固定座 固定座
S45C 四氧化三铁保护膜
无电解镀镍
不锈钢 SUS304 -
轴孔直径 轴承
零件号
密封圈 安装螺纹直径 外径
φ8 608 双盖式

非接触式橡胶密封圈

接触式橡胶密封圈
M5 φ40
628 φ42
φ10 6900 φ40
6000 φ44
6200 φ48
φ12 6901 φ42
6001 φ46
6201 φ50

返回页首

精度信息

■轴承固定座(省空间用微型法兰型)的精度

座面-轴承装入孔垂直度: 0.01

返回页首

聚氨酯滚轮

下载CAD数据

在此事例中所使用的米思米型号
UMHAH40-10

 (正在施工)

下载CAD数据

下载CAD数据: 文件格式

生成

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时,请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库
CAD形状
案例库
CAD文件名
具体案例
(在案例No.33中,单个零件编号为
MDQ26-15时)
装置总成 案例No_CAD形状 No0033_ASSY
单个零件 案例No_CAD形状_米思米型号 No0033_PARTS_MDQ26-15

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时,可采用以下步骤。

  1. 利用工具、执行宏的命令打开扩展名为.swb(Solidworks Visual basic Program)的文件。
  2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
  3. 要求指定SolidWorks文件的保存地址时,指定保存地址。
  4. 自动生成模式。

返回页首

至该产品的WEB页面至类似产品的WEB页面

返回页首

选型依据

防止工件划伤

返回页首

风险信息

老化、磨损

返回页首

可选的尺寸

■聚氨酯滚轮(止动螺丝固定型)

材质 硬度
芯材 衬层
SUS304 聚氨酯 肖氏A90、肖氏A70、肖氏A50
A5052

■尺寸选择·各部分的尺寸

公称No. 滚轮外径 轴孔直径 芯材外径 滚轮宽度 全长
25 φ25 φ6 φ16 8 20
25−8 φ8
30 φ30 φ6 φ16 8 20
30−8 φ8
35 φ35 φ8 φ20 10 25
35−10 φ10
40 φ40 φ8 φ25 10 25
40−10 φ10
50 φ50 φ10 φ30 10 25
50−12 φ12

返回页首

精度信息

■聚氨酯滚轮(止动螺丝固定型)的精度

轴孔径公差: H7

返回页首

设计理念1:有效使用外购品以降低成本

在旋转轴的周围灵活组合外购的滚轮、轴承固定座等使用,可减少设计工时。

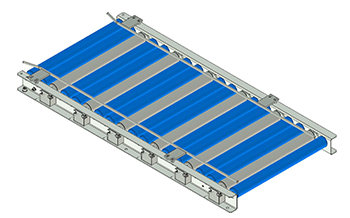

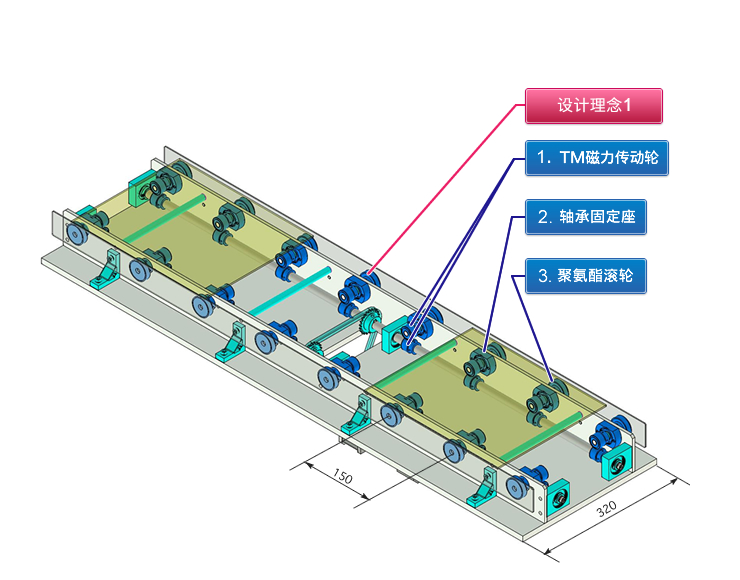

在上述案例设备示意图中,米思米零件表中刊载的产品用蓝色标示(详细介绍的主要零件为深蓝色)。
有预想的工件时用黄色标示。

特点

  • 使用TM磁力传动轮(非接触性磁力传动零件)直交型进行传递的示例。
  • 相对于一个驱动部,2列滚轮同步。
  • 也可用于对清洁度有要求的场所。

预想的工件

  • 轻量托盘、轻量薄板
    (例:树脂板等)

设计要点

  • TM磁力传动轮具有直交型和平行型两种类型,可根据使用条件选择使用。
  • 根据传送物体的重量和大小确认TM磁力传动轮的标准传递扭矩,然后决定安装节距和轴间距。
  • 如果工件会受到磁场的影响,请尽量不要使用TM磁力传动轮。
  • 本案例使用聚氨酯滚轮传送工件,但根据传送的工件,也可考虑衬层为橡胶的材质。
  • 由于容许扭矩较低,因此适用于轻量的工件。
  • 也可作为扭矩限制器使用。

米思米零件表

  • 下载米思米零件表(CSV)
  • 确认案例中的零件位置
  • 下载CAD数据(选择单个零件)

    下载CAD数据(选择单个零件)

    生成

    No. 零件名称 下载CAD数据(选择单个零件)
    2D/DXF(V12)
    3D/STEP(AP203)
    3D/Solidworks®<=2012
    1 TM磁力传动轮
    2 轴承固定座
    3 聚氨酯滚轮 正在施工 正在施工 正在施工
    4 TM磁力传动轮
    5 轴承固定座
    6 轴端盖
    7 固定环
    8 轴承用调整环
    9 圆棒材
    10 链轮(驱动侧)
    11 链轮(从动侧)
    12 链条
    13 铝合金支架用BKT

    生成

    关于CAD数据文件格式

    至该产品的WEB页面

    希望使用上述可选的3种数据格式以外的格式时,请点击下述米思米零件表中的“至该产品页”。

    返回页首

    关于CAD文件名格式

    采用以下规则命名。

    案例库
    CAD形状
    案例库
    CAD文件名
    具体案例
    (在案例No.33中,单个零件编号为
    MDQ26-15时)
    装置总成 案例No_CAD形状 No0033_ASSY
    单个零件 案例No_CAD形状_米思米型号 No0033_PARTS_MDQ26-15

    返回页首

    关于SolidWorks的宏文件

    扩展名.swb是SolidWorks用的宏文件。
    读入宏文件时,可采用以下步骤。

    1. 利用工具、执行宏的命令打开扩展名为.swb(Solidworks Visual basic Program)的文件。
    2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
    3. 要求指定SolidWorks文件的保存地址时,指定保存地址。
    4. 自动生成模式。

    返回页首

  • 下载CAD数据(装置总成)

    下载CAD数据(装置总成)

    下载CAD数据: 文件格式

    生成

    关于CAD数据文件格式

    未选择所需产品

    返回页首

    关于CAD文件名格式

    采用以下规则命名。

    案例库
    CAD形状
    案例库
    CAD文件名
    具体案例
    (在案例No.33中,单个零件编号为
    MDQ26-15时)
    装置总成 案例No_CAD形状 No0033_ASSY
    单个零件 案例No_CAD形状_米思米型号 No0033_PARTS_MDQ26-15

    返回页首

    关于设备总成CAD数据的用途

    总装图为构想阶段的组装图,用于对构造进行说明。因此,详细的零件形状并非考虑了各种条件的形状。套用部分内容时,请变更为符合客户使用条件的规格。

    返回页首

No. 零件名称 示意图 米思米型号 数量 参考价格
(单位:元)
小计金额(单位:元)
米思米零件表刊载的合计金额 22,531.05
参考交货期 2013-2014
FA工厂自动化用零件目录数
1 TM磁力传动轮 MDQ26-15

至该产品的WEB页面

至类似产品的WEB页面

16 512.84 8,205.44 13天 1042
2 轴承固定座 BGTAB6200ZZ

至该产品的WEB页面

至类似产品的WEB页面

16 64.50 1,032.00 11天 673
3 聚氨酯滚轮 UMHAH40-10

至该产品的WEB页面

至类似产品的WEB页面

16 170.39 2,726.24 11天 仅网页刊登
4 TM磁力传动轮 MDQ26-10

至该产品的WEB页面

至类似产品的WEB页面

16 512.84 8,205.44 13天 1042
5 轴承固定座 BGBFB6202ZZ-33

至该产品的WEB页面

至类似产品的WEB页面

6 129.72 778.32 11天 仅网页刊登
6 轴端盖 EDCB15

至该产品的WEB页面

至类似产品的WEB页面

2 46.76 93.52 1天 721
7 固定环 SCBSJ15-21

至该产品的WEB页面

至类似产品的WEB页面

4 31.00 124.00 9天 205
8 轴承用调整环 CLBU10-17-5

至该产品的WEB页面

至类似产品的WEB页面

32 23.48 751.36 11天 727
9 圆棒材 RDOB12-204-WMC6

至该产品的WEB页面

至类似产品的WEB页面

4 81.19 324.76 11天 1679
10 链轮(驱动侧) SP25B22-N-15

至该产品的WEB页面

至类似产品的WEB页面

1 45.03 45.03 9天 1050
11 链轮(从动侧) SP25B22-N-15

至该产品的WEB页面

至类似产品的WEB页面

2 45.03 90.06 9天 1050
12 链条 CHE25-94

至该产品的WEB页面

至类似产品的WEB页面

1 50.08 50.08 9天 1050
13 铝合金支架用BKT HBLTS6

至该产品的WEB页面

至类似产品的WEB页面

8 13.10 104.80 1天 1847

<关于米思米零件表>

※价格与交货期为参考值,可能会与实际情况不同。详情请通过Web Ordering System等确认。
※铝合金型材等部分产品未标出参考价格(也不保含在“MiSUMi零件表刊载的总计金额”中)。确定实际设计中使用的型号后,请另行询价。
