案例No.0030
案例名称: 滚轮传送带
滚轮
下载CAD数据
在此事例中所使用的米思米型号
HROJS38-413
下载CAD数据
下载CAD数据: 文件格式
关于CAD数据文件格式
希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。
关于CAD文件名格式
采用以下规则命名。
| 案例库 CAD形状 |
案例库 CAD文件名 |
具体案例 (在案例No.30中，单个零件编号为 HROJS38-413时) |
|---|---|---|
| 装置总成 | 案例No_CAD形状 | No0030_ASSY |
| 单个零件 | 案例No_CAD形状_米思米型号 | No0030_PARTS_HROJS38-413 |
关于SolidWorks的宏文件
扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。
- 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
- 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
- 要求指定SolidWorks文件的保存地址时，指定保存地址。
- 自动生成模式。
选型依据
传送用
可选的尺寸
■传送带用滚轮(轴组装型)
| 材质 | 表面处理 | 轴承 | |||
|---|---|---|---|---|---|
| 滚轮 | 轴 | 销 | 滚轮·轴·销 | ||
| 芯材 | 轮 | ||||
| STKM | 钢 | 钢 | 钢 | 铬酸盐光泽处理 | 压制轴承 |
■各部分的尺寸
| 滚轮长度 | 公称规格 No. |
滚轮外径 | 轴孔直径 | 轴长度 | 轴(带销) | |
|---|---|---|---|---|---|---|
| 公称直径 | 实际直径 | |||||
| 113 | 19 | φ19.1 | φ6.2 | 滚轮长度+22 | φ6 | φ5.9 |
| 163 | 22 | φ22.2 | ||||
| 213 | 28 | φ28.6 | φ8.2 | 滚轮长度+22 | φ8 | φ7.85 |
| 263 | 38 | φ38.1 | φ12.2 | 滚轮长度+27 | φ12 | φ11.8 |
| 313 | 42 | φ42.7 | ||||
| 413 | 50 | φ50.8 | ||||
| 513 | 57 | φ57.2 | ||||
*没有公称No.22的长度163、263。
速度·负载（负载信息）
■传送带用滚轮的强度
(N)
| 滚轮长度(mm) | |||||||
|---|---|---|---|---|---|---|---|
| 公称规格 No. | 113 | 163 | 213 | 263 | 313 | 413 | 513 |
| 19 | 431 | 318 | 205 | 436 | 343 | 294 | 206 |
| 22 | 431 | − | 205 | − | 343 | 294 | 206 |
| 28 | 490 | 490 | 490 | 450 | 687 | 588 | 412 |
| 38 | 1342 | 1342 | 1342 | 1132 | 922 | 785 | 588 |
| 42 | 1667 | 1628 | 1589 | 1310 | 1030 | 883 | 745 |
| 50 | 1716 | 1628 | 1648 | 1584 | 1520 | 1442 | 1147 |
| 57 | 2354 | 2206 | 2059 | 1912 | 1765 | 1471 | 1157 |

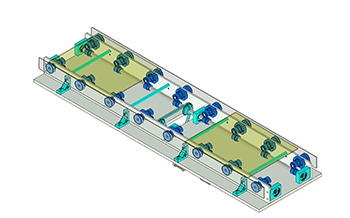

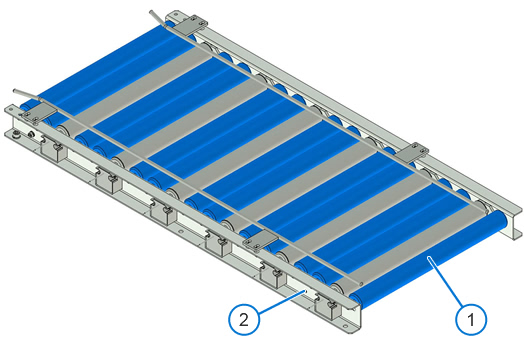

在上述案例设备示意图中，米思米零件表中刊载的产品用蓝色标示（详细介绍的主要零件为深蓝色）。
有预想的工件时用黄色标示。
特点

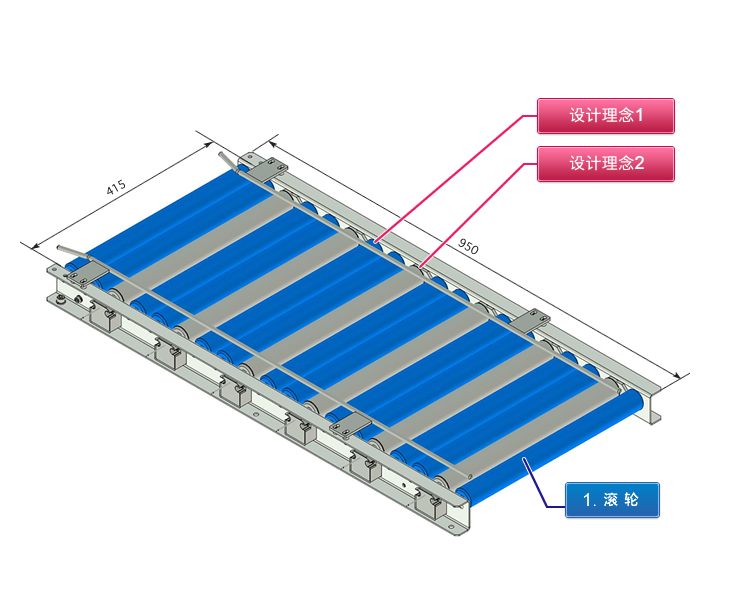

- 自由辊和马达滚轮相组合的滚轮传送带示例。
- 本案例中每隔2条配置一个马达滚轮。
预想的工件
- 箱体、塑料箱等
设计要点
- 根据传送物的质量求出滚轮的传送能力(切向力)，选择所需根数和速度。
- 滚轮、马达滚轮的节距和长度取决于传送物体的尺寸。
- 根据传送物，还应考虑将滚轮及导轨的材质选择为树脂。
- 应考虑周围的障碍物，以便能方便地更换滚轮。
- 应注意马达滚轮电线的布线。(防止断线)
