案例No.0031
案例名称: 螺栓插入组件

定位销用衬套（带肩）

下载CAD数据 | 选型依据 | 风险信息 | 可选的尺寸 | 精度信息

下载CAD数据

在此事例中所使用的米思米型号
JBHFYG18-P11-L22.5

下载CAD数据

下载CAD数据: 文件格式

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库 CAD形状	案例库 CAD文件名	具体案例 (在案例No31中，单个零件编号为JBHFYG18-P11-L22.5时)
装置总成	案例No_CAD形状	No0031_ASSY
单个零件	案例No_CAD形状_米思米型号	No0031_PARTS_JBHFYG18-P11-L22.5

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。

利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
要求指定SolidWorks文件的保存地址时，指定保存地址。
自动生成模式。

返回页首

选型依据

用于工件支架

返回页首

风险信息

拔出时因卡滞而导致肩部破裂

返回页首

可选的尺寸

■定位销用衬套(防脱落切口型)

材质 : 相当于SKS3
硬度： 56-58HRC
附件特殊内六角螺栓

台阶部直径 (g6)	销孔径	台阶部长度	肩部高度	肩部直径	螺栓尺寸
台阶部直径 (g6)	指定单位0.01mm	指定单位0.1mm	肩部高度	肩部直径	螺栓尺寸
φ10	φ4.00- 6.50	3.0- 12.0	7.5	φ18	M4
φ12	φ6.00- 8.50	10.0- 18.0		φ20
φ15	φ8.00- 10.50	10.0- 30.0		φ23
φ18	φ10.00-12.50	10.0- 30.0		φ26
φ20	φ12.00- 13.50	12.0- 35.0	9.0	φ28	M5
φ22	φ12.00- 13.50			φ30
φ25	φ13.00- 15.50			φ33
φ26	φ15.00- 16.50			φ34
φ30	φ16.00- 20.50	12.0- 50.0		φ38

返回页首

精度信息

■定位销用衬套(防脱落切口型)的精度信息

·销孔径公差： +0.01/0

·台阶部直径公差：

台阶部直径	g6
φ10	-0.005/-0.014
φ12	-0.006/-0.017
φ15
φ18
φ20	-0.007/-0.020
φ22
φ25
φ26
φ30

·肩部直径公差： -0.1/-0.2

返回页首

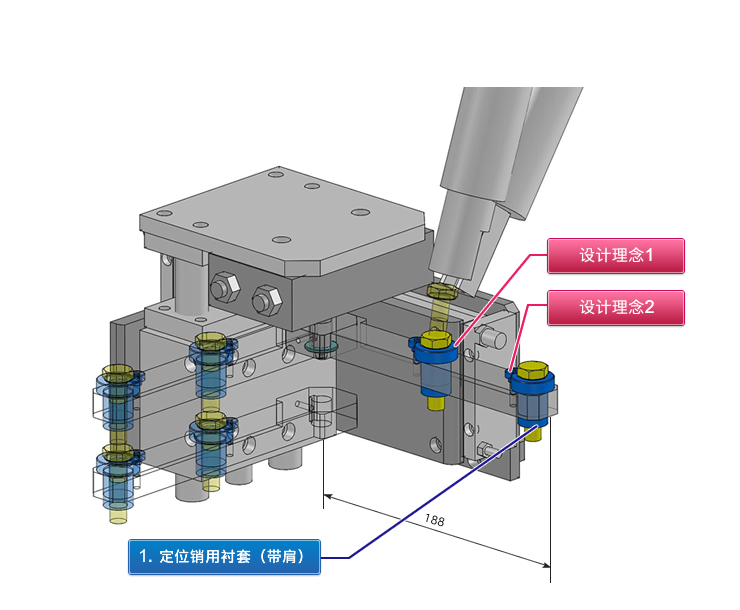

设计理念1：有效使用外购品以降低成本

将定位销用衬套灵活用于工件支架，可减少设计工时。

设计理念2：降低衬套脱落的风险

取出工件时，如果工件和衬套啮合，可能会导致衬套脱落。本案例中采用防脱落切口＋肩部带固定螺栓的防脱落零件。。

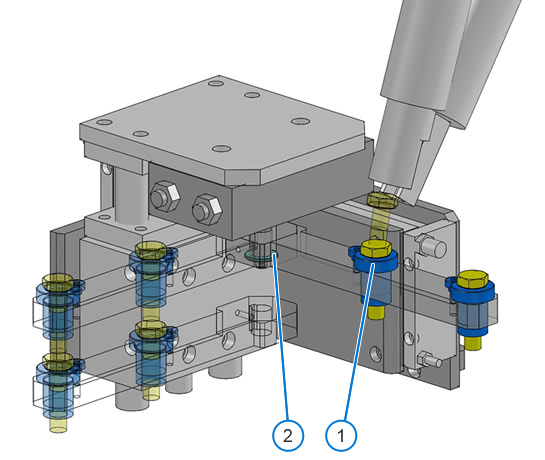

在上述案例设备示意图中，米思米零件表中刊载的产品用蓝色标示（详细介绍的主要零件为深蓝色）。
有预想的工件时用黄色标示。

特点

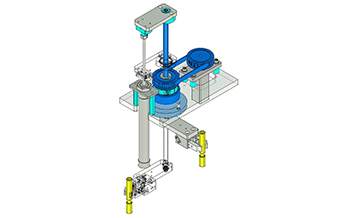

使用了旋转臂的螺栓类零件插入组件示例。
使旋转与升降位置发生变化。

预想的工件

小型圆柱状的工件
(例：螺栓、销等)

设计要点

供给工件时，根据对象工件的形状和重量，因自重落下而引起的移放会有导致滞留和脱落的可能，因此应事先进行测试。

列举工件的插入角度、和工件支座（衬套)间的距离、供给时间等相关的要因，进行测试。
需要考虑对工件的损伤。

工件支座的工件插入口要避开销的角，采取R角，努力使工件能顺畅地进入。
投放/取出工件时，因工件和固定座(衬套)的硬度差，可能会产生工件磨损粉末。因此在布局时，不在工件投放、旋转的下方设置驱动器。
本案例中虽然没有显示，但需要具备确认螺栓已插入衬套中的检测功能。
