> 案例No.0018 皮带传送驱动组件

案例No.0018
案例名称: 皮带传送驱动组件

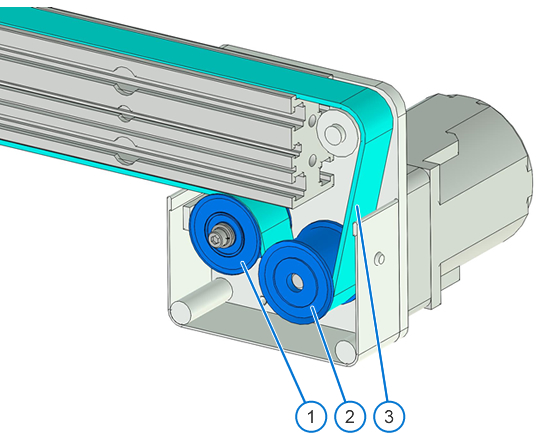

平皮带用惰轮

下载CAD数据 | 选型依据 | 可选的尺寸

下载CAD数据

在此事例中所使用的米思米型号
HBGA30-21

下载CAD数据

下载CAD数据: 文件格式

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库 CAD形状	案例库 CAD文件名	具体案例 (在案例No,18中，单个零件编号为 HBGA30-21时)
装置总成	案例No_CAD形状	No0018_ASSY
单个零件	案例No_CAD形状_米思米型号	No0018_PARTS_HBGA30-21

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。

利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
要求指定SolidWorks文件的保存地址时，指定保存地址。
自动生成模式。

返回页首

选型依据

箱体布局小型化

返回页首

可选的尺寸

■平皮带用惰轮(法兰型)

惰轮		轴承	外径
材质	表面处理	材质	φ20	φ25	φ30	φ35	φ40
S45C	四氧化三铁保护膜	钢	○	○	○	○	○
S45C	无电解镀镍		○	○	○	○	○
A2017	本色阳极氧化处理		○	○	○	○	○
SUS304	-	不锈钢	○	○	○	○	○
聚缩醛	-	钢	-	-	△	-	△

○:有所有宽度
△:仅有部分宽度

■平皮带用惰轮(法兰型)外径和导轨宽度

外径	轴径	导轨宽度
外径	轴径	6	11	16	21	27	32
φ20	φ5、8	○	○	○	○	○	○
φ25	φ6、8	-	○	○	○	○	○
φ30	φ8	-	○	○	○	○	○
φ35	φ10	-	-	○	○	-	-
φ40	φ10	-	-	○	○	○	○
轴承数量		1		2

返回页首

同步带轮

下载CAD数据

在此事例中所使用的米思米型号
TTPA20T5200-A-P8

下载CAD数据

下载CAD数据: 文件格式

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库 CAD形状	案例库 CAD文件名	具体案例 (在案例No,18中，单个零件编号为 HBGA30-21时)
装置总成	案例No_CAD形状	No0018_ASSY
单个零件	案例No_CAD形状_米思米型号	No0018_PARTS_HBGA30-21

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。

利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
要求指定SolidWorks文件的保存地址时，指定保存地址。
自动生成模式。

返回页首

选型依据

可靠的驱动传递

返回页首

可选的尺寸

■同步带轮（轻载传送·普通扭矩传动）

材质		表面处理	歯齿类型/皮带宽度
材质			T5				T10
带轮	法兰		10	15	20	25	15	20	25	30	40	50
A2017	A5052	本色阳极氧化处理	○	○	○	○	○	○	○	○	○	○
		黑色阳极氧化处理	○	○	○	○	○	○	○	○	○	○
		硬质阳极氧化处理	○	○	○	○	○	○	○	○	○	○
		无电解镀镍	○	○	○	○	○	○	○	○	○	○
S45C	SPCC	-	○	○	○	○	○	○	○	○	○	○
		四氧化三铁保护膜	○	○	○	○	○	○	○	○	○	○
		无电解镀镍	○	○	○	○	○	○	○	○	○	○

■同步带轮齿数与轴孔直径

皮带种类	形状	齿数	节圆直径	轴孔直径
T5	A、B	12-60	φ19.10-95.49	φ5-72
T10	A、B	12-60	φ38.20-190.99	φ8-80

返回页首

选型步骤

■同步带轮的选型步骤

※　同步带轮的选型与同步齿形带同时进行。

可以使用自动选型工具。
https://www.misumi.com.cn/maker/misumi/cad/

确定使用条件: 设计动力、转速、转速比、暂定轴间距、运行模式等

　　↓

预选带轮（皮带）: 齿型·皮带宽度

　　↓

确认规格适用与否

确认算出的轴间距等
确认张力和负载

返回页首

精度信息

■同步带轮的精度

轴孔公差：H7

返回页首

技术计算

■技术计算

传送同步齿形带的选型方法
https://www.misumi.com.cn/pdf/fa/2010/p2688.pdf

返回页首

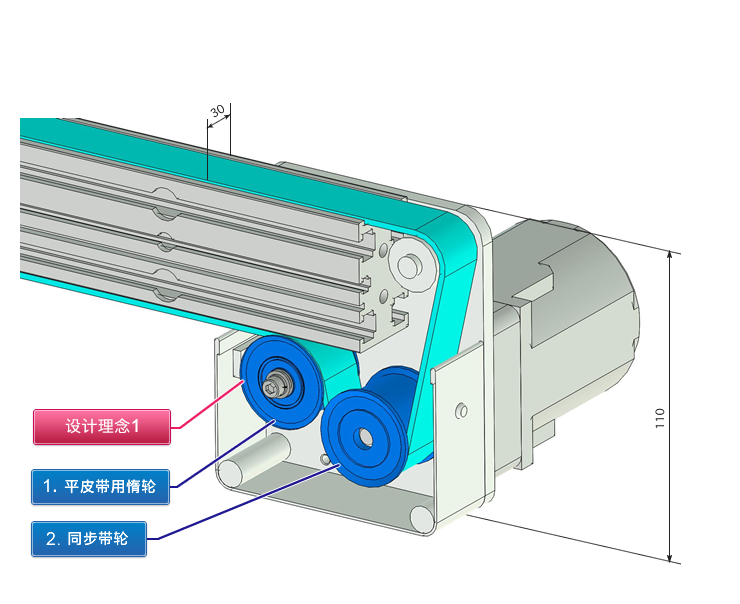

设计理念1：根据框架的高度来决定惰轮的位置。

根据构成主体的铝框架的高度，在可从从动侧调节张力的位置布置惰轮。

※在上述案例设备示意图中，米思米零件表中刊载的产品用蓝色标示（详细介绍的主要零件为深蓝色）。
有预想的工件时用黄色标示。

特点

利用同步齿形带进行驱动的传送输送机驱动部示例。
有直接连接马达的驱动带轮和惰轮构成。

设计要点

根据传送带速度、传送物重量来选择皮带的规格、马达。

■加长同步齿形带产品系列

皮带种类	节距	加长同步齿形带齿数指定型	加长同步齿形带齿数指定 ·贴布型

		可指定齿数的同步齿形带。最长可指定10m。	皮带上贴有低摩擦布的同步齿形带。最适用于累积传送与降低噪音。。
		聚氨酯（接头加工用）	聚氨酯（接头加工用）
MXL	2.032mm	－	－
XL	5.08mm	－	－
L	9.525mm	○	○
H	12.7mm	○	○
S2M	2.0mmm	－	－
S3M	3.0	－	－
S5M	5.0mm	○	－
S8M	8.0mm	○	－
T5	5.0mm	○	－
T10	10.0mm	○	○
