电路板间连接器

连接器 FFC-FPC（穿孔）（5597）上面接触型

莫仕(MOLEX)[美国]

暂无评价

[特长]
本产品为莫仕（Molex）制连接器，有各种FFC（扁平挠性电缆）用和FPC（挠性印刷电路板）用连接器可供选择。（1.25 mm间距 ZIF 上面接触型）

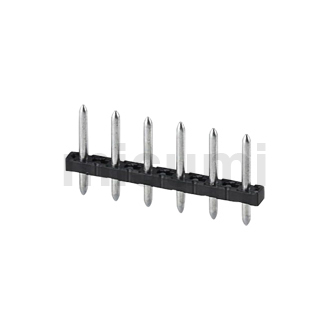

PST排针

菲尼克斯电气(PHOENIX CONTACT) [德国]

暂无评价

连接器 2.54 mm间距 板对板连接器 HIF3H系列

广濑电机(HIROSE)[日本]

暂无评价

间距为2.54 mm的板对板（压合、垂直）连接器。可与其它HIF3系列连接器组合。

[特长]
▪ 产品种类：可水平或垂直连接板对板。
▪ 兼容性：可与其他HIF3系列组合。

连接器 2.54mm间距排针（单排） A2系列

广濑电机(HIROSE)[日本]

暂无评价

本产品为2.54 mm间距排针单排。在2.54mm网眼电路板上紧凑排列，无多余空间。

[特长]
▪ 高密度安装：在沿着长方向排列连接器后，在2.54mm网眼电路板上紧凑排列，无多余空间。
▪ 极数种类：A1系列有6极至64极共16个种类，A2系列有1极至20极共20个种类。
▪ 兼容性：A1系列与HIF3B系列的电缆侧及HIF3H（插座）均有兼容性，用途广泛

连接器 3M^TM标准插座/排针 箱型排针直线型连接器

3M [美国]

暂无评价

通过4面模具保护触头，并防止插座连接器插反的箱型排针直线型。

[特长]
▪ 从10极到64极，共计11种级数，种类多样。
▪ 附带喷射器闩锁，可以轻松进行插座连接器的固定和拆卸。
▪ 附带安装孔，可以在焊接时临时固定，有效地缓解在插拔时对通孔的压力。
▪ 通过4面模制保护触头，并可防止插座连接器插反。
▪ 2.4至3.2 mm厚的基板也可对应（尾部长度为3.9 mm）。

连接器 2.54 mm间距 排针（端子双列型） A1系列

广濑电机(HIROSE)[日本]

暂无评价

间距为2.54 mm的排针端子双列型。在2.54mm网眼电路板上紧凑排列，无多余空间。

[特长]
▪ 高密度安装：在沿着长方向排列连接器后，在2.54mm网眼电路板上紧凑排列，无多余空间。
▪ 极数种类：A1系列有6极至64极共16个种类，A2系列有1极至20极共20个种类。
▪ 兼容性：A1系列与HIF3B系列的电缆侧和HIF4H（插座）均具有兼容性，使用范围广。

IL-G系列连接器

日本航空电子工业(JAE)[日本]

暂无评价

1，2.5mm针间距，1列型；2，带有防误插件；3，易于接线的压着式接线方式；4，轻卡扣的锁定设计

连接器 3M^TM标准插座/排针 V形低矮型排针直线型连接器

3M [美国]

暂无评价

[特长]
▪ 10极至64极之间的12种不同极数的V形低矮型排针直线型。
▪ 通过4面模制保护触头，并可防止插座连接器插反。
▪ 与板端插孔组合，可实现板对板连接。

连接器 2 mm间距 排针（端子双列型） A3系列

广濑电机(HIROSE)[日本]

暂无评价

间距为2mm的排针端子双列型。可进行更高密度的安装。

[特长]
▪ 小型、高密度安装：小型、轻便的设计，可实现高密度安装。
▪ 并且，压接外壳为2 mm栅极，可将连接器并排使用。
▪ 产品种类：备有直插型、SMT及压接型，种类丰富。
▪ 压合种类：板对板使用的情况下，与A3B排针组合使用时电路板间距可设为6 mm，与A3C排针组合使用时电路板间距可设为5.2mm。
库存品为切割产品，不可退货、取消。敬请谅解。

连接器 0.5 mm间距、高度2.55 mm、坚固结构 FPC/FFC连接用连接器 FH28系列

广濑电机(HIROSE)[日本]

暂无评价

[特长]
▪ 坚固结构的FPC/FFC连接用连接器。
▪ 配备有FPC定位装置，因此具有较高的连接可靠性。
库存品为切割产品，不可退货、取消。

PS系列 SEN型连接器 压接式

日本航空电子工业(JAE)[日本]

暂无评价

1,2.54mm针间距，2列型；用途：用于电脑，OA设备，测量工具，通信设备，FA机器，控制设备，娱乐设备，传送设备，AV设备，自动贩卖机，各种民生设备以及其他各种电子电气设备。

连接器 间距0.6 mm、高度5至16 mm、板对板连接器 FX8C系列

广濑电机(HIROSE)[日本]

暂无评价

基板间高度可从5至16mm中选择。体积虽小，但设有引导机构，操作性得到了提高。可广泛用于各种设备。

[特长]
▪ 使用叠装高度范围为3 mm至16 mm。
▪ 电路板间叠装高度可适用在3 mm至16 mm范围内。
▪ SMT共面性。
▪ SMT焊锡部导线的共面性在0.1 mm以下，可保证较高的精度。
▪ 引导嵌合。
▪ 外形虽小，但设有嵌合时的导入筋，自动调准为±0.6 mm，重视嵌合的可操作性。
▪ 可防止误插入电路板。
▪ 带电路板定位用隔套，通过隔套位置及隔套直径防止误插入电路板。
▪ 本产品由2个连结。
▪ 为提高小螺距连接器的使用2个的嵌合可靠性，采用独特的手法将2个连接器连结，在可确保实际安装位置精度的前提下，在各个极数都准备了新装的2个连结品（2个连结品的2列间标准嵌合间距为11mm）

库存品为切割产品，不可退货、取消。敬请谅解。

连接器 7.92 mm间距 支持大电流 带锁定电路板与电缆间连接器 DF22系列（1~100个装）

广濑电机(HIROSE)[日本]

评价：5.0

[特长]
▪ 支持Max.30A的板对线、线对线连接器。
▪ 设有锁定装置、防误插机构，也注重安全性。
库存品为切割产品，不可退货、取消。敬请谅解。

连接器 PS/LA系列

日本航空电子工业(JAE)[日本]

暂无评价

1,2.54mm针间距的小型，低背型连接器；2，耐振动，耐拉拔，并附有防误差设计；用途：用于电脑，OA设备，测量工具，通信设备，FA机器，控制设备，娱乐设备，传送设备，AV设备，自动贩卖机，各种民生设备以及其他各种电子电气设备。

UX系列　USB2.0标准认证连接器

广濑电机(HIROSE)[日本]

暂无评价

UX系列是获得USB协会指定认证机构认证的连接器。可实现最大480 Mbps的高速传输，
适合电脑周边设备等的连接。

连接器 DIC系列

本多通信(HTK)[日本]

暂无评价

本多通信工业制。用作电路切换用连接器，间距为2.54mm

连接器 1.27 mm间距、高度5至11 mm、板对板连接器 FX4系列

广濑电机(HIROSE)[日本]

暂无评价

半间距板对板连接器。电路板的安装方法为DIP，嵌合高度可在5至11 mm之间选择。

[特长]
▪ FX4系列是堆叠高度可以1 mm间隔设定的小型板对板连接器。
●直插式。
1．小型轻质。
▪ 安装空间和重量分别为传统机型（FX2系列）的
▪ 30％左右，安装面积是传统机型的70％左右。
2．适用压合高度的范围为5mm至11mm。
▪ 基板间的叠装高度可在5至11mm范围内以1mm为单位进行设定。
3．防止焊剂渗出。
▪ 防止浸焊时从基板背面渗出焊剂。
4．防误插及低插拔力结构。
▪ 嵌合部采用完全防止误插结构。同时采用低插拔力结构。

连接器 PS系列/MIL规格/压接型

日本航空电子工业(JAE)[日本]

暂无评价

1,2.54mm针间距，2列型；2，MIL型的压接式连接器；3，附有防误插件用途：用于电脑，OA设备，测量工具，通信设备，FA机器，控制设备，娱乐设备，传送设备，AV设备，自动贩卖机，各种民生设备以及其他各种电子电气设备。

连接器 3M^TM标准插座/排针 插座连接器79XX系列

3M [美国]

暂无评价

与间距为1.27mm的扁平电缆统一压接接线，也适用于菊链的插座连接器。

[特长]
▪ 适用于标准插座和各种排针及咬合式插头连接器。
▪ 从10极到64极，共计12种级数，种类多样。
▪ 统一压接并连接1.27 mm间距扁平电缆，支持菊链。
▪ 备有可防止电缆断面裸露的闭端型盖板，以及比标准拉紧释放器矮1.5 mm的低背型拉紧释放器。
▪ 可以安装膜片状拉拔引板，方便拉拔（J3490-X）。
▪ 依靠附带的钥匙，可以防止同极间的错误插入（J3435-0000）。

*注意：拉紧释放器另售。（型号：3448-79**）**极数表示

连接器 0.5 mm间距、高度4至5 mm、电路板对电路板连接器 FX10系列

广濑电机(HIROSE)[日本]

暂无评价

[特长]
▪ 本产品为用于连接电路板和电路板的带接地板的连接器，可根据用途选择电路板间高度（4至5 mm）及接地板的有无。
部分库存品为切割产品，因此不可退货或取消订单。

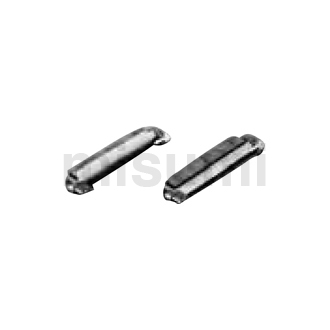

FA5系列连接器

日本航空电子工业(JAE)[日本]

暂无评价

1，0.5mm针间距，FPC接线用；

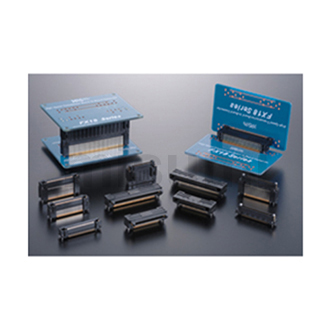

连接器 FunctionMAX 板对板连接器 FX18系列

广濑电机(HIROSE)[日本]

暂无评价

连接器 FFC系列

本多通信(HTK)[日本]

暂无评价

本多通信工业制。间距为2.54mm的电路板之间相互连接用连接器，产品阵容殷实

连接器 0.4 mm间距、高度1.5～4.0 mm、板对板连接器 DF40系列

广濑电机(HIROSE)[日本]

暂无评价

间距为0.4 mm的板对板（FPC）连接器。电路板间高度可在1.5 mm～4.0 mm之间选择。
库存商品为切削品，不可退货、取消订单。敬请谅解。

连接器 2.5 mm间距 垂直连接端子头 MDF14A系列

广濑电机(HIROSE)[日本]

暂无评价

[特长]
■以低成本应对无需插拔基板的垂直连接。
▪ ■以垂直连接无需插拔的基板为目的专门设计开发的端子头。
▪ 通过使用插座与插头的组合，可实现低成本连接。
■电流容量5 A
▪ 端子销头采用φ0.8 mm的圆形销头，可在提高销头强度的同时，使电流容量达到5 A。
■电路板临时固定机构
▪ 已完成临时固定至基板用的弯曲加工。
■销头拔出规格
▪ 适用于各种销头拔出规格。

连接器 符合DIN标准 电路板与电路板间连接器 PCN10系列（1~100个装）

广濑电机(HIROSE)[日本]

暂无评价

符合DIN标准的电路板与电路板间连接的连接器。具有多种规格，适用于各种连接。

连接器 Micro-USB连接器 ZX系列

广濑电机(HIROSE)[日本]

暂无评价

本商品是符合USB2.0标准的Micro-USB连接器。广濑电机引领标准化，具有多种产品规格。
部分库存品为切割产品，因此不可退货或取消订单。敬请谅解。

连接器 FI系列

日本航空电子工业(JAE)[日本]

暂无评价

1，1.25mm针间距，且有1列型与2列型两种；2，带有防误插件；用途：用于PC，民生机器，OA设备，FA设备以及娱乐设备。

IL-G系列连接器 原创型

日本航空电子工业(JAE)[日本]

暂无评价

1，2.5mm针间距，1列型；2，易于接线的压着式接线方式；用途：AV机器以及家电用。

连接器 LY系列

日本航空电子工业(JAE)[日本]

暂无评价

1，2.0mm针间距，2列型；2，带有防误插件；3，使用耐燃性的UL规格材质；用途：用于最新电子机器的内部电路布局，可实现高密度化。

连接器 PS系列/压着式/原创型

日本航空电子工业(JAE)[日本]

暂无评价

1,2.54mm的针间距，且有1列型与2列型两种；2，可用于AWG22~36的绞线；用途：用于电脑，OA设备，测量工具，通信设备，FA机器，控制设备，娱乐设备，传送设备，AV设备，自动贩卖机，各种民生设备以及其他各种电子电气设备。

线缆连接器（标准型）XG4

欧姆龙(OMRON)[日本]

暂无评价

●照片仅供参考

连接器 EnerBee　带锁基板对线缆连接器 EM35M系列

广濑电机(HIROSE)[日本]

暂无评价

最大可以通过50A。本产品是EnerBee中具有最大的电流容量的连接器，是大多使用在大型设备内配线的中继型连接器。

连接器 0.5 mm间距、高度2～3 mm、电路板对电路板连接器 FX11系列

广濑电机(HIROSE)[日本]

暂无评价

[特长]
▪ 带有压盖板的电路板对电路板连接器。
▪ 可根据用途选择电路板间高度(2～3 mm)、有/无压盖板。

连接器 0.5/1 mm间距FPC/FFC连接用连接器 FH12系列

广濑电机(HIROSE)[日本]

暂无评价

[特长]
▪ 业内首个锁扣式ZIF连接器。
▪ 拥有10年以上的实绩，备有各种规格。
库存品为切割产品，不可退货、取消。

连接器 0.5mm间距、高度3至5mm、板对板连接器 DF12系列

广濑电机(HIROSE)[日本]

暂无评价

本产品为间距为0.5 mm的用于连接电路板和电路板的连接器。通过将排针和插座组合使用，电路板间距离可在3 mm至5 mm之间选择。

[特长]
▪ 基板间尺寸种类丰富。
▪ 除0.5 mm间距的超小型尺寸外，还提供3 mm、3.5 mm、4 mm、5 mm的基板间尺寸。
▪ 适用自动安装。
▪ 连接器具备吸附面，可通过压花包装进行自动安装。
▪ 焊接部位具有加强金属零件。
▪ 另有可在FPC上安装的产品，其附加有防止焊料剥离的加强金属零件。

库存品为切割产品，不可退货、取消。敬请谅解。

连接器 0.5 mm间距、高度4至8 mm、板对板连接器 DF17系列

广濑电机(HIROSE)[日本]

暂无评价

本产品为间距为0.5 mm的用于连接电路板和电路板的连接器。通过将排针和插座组合使用，电路板间距离可在4mm至8mm之间选择。
库存品为切割产品，不可退货、取消。敬请谅解。

连接器 0.6 mm螺距、高度3至4 mm、电路板对电路板连接器 FX8系列

广濑电机(HIROSE)[日本]

暂无评价

基板间高度可从3至4mm中选择。体积虽小，但设有引导机构，操作性得到了提高。可广泛用于各种设备。

[特长]
▪ 使用叠装高度范围为3 mm至16 mm。
▪ 电路板间叠装高度可适用在3 mm至16 mm范围内。
▪ SMT共面性。
▪ SMT焊锡部导线的共面性在0.1 mm以下，可保证较高的精度。
▪ 引导嵌合。
▪ 外形虽小，但设有嵌合时的导入筋，自动调准为±0.6 mm，重视嵌合的可操作性。
▪ 可防止误插入电路板。
▪ 带电路板定位用隔套，通过隔套位置及隔套直径防止误插入电路板。
▪ 本产品由2个连结。
▪ 为提高小螺距连接器的使用2个的嵌合可靠性，采用独特的手法将2个连接器连结，在可确保实际安装位置精度的前提下，在各个极数都准备了新装的2个连结品（2个连结品的2列间标准嵌合间距为11mm）

1 mm螺距、垂直连接用 电路板对电路板连接器 FX5系列

广濑电机(HIROSE)[日本]

暂无评价

本产品为垂直连接型的电路板对电路板连接器。接头的高度有2种可供选择，双层时序结构，设计了大导入形状。

[特长]
▪ 极数、接头侧的高度：2种类型。
▪ 作为考虑到了HDD,FDD,CD-ROM等的单元连接的极数种类、嵌合高度种类，将接头分为了低背类型和高背类型这2种类型。
▪ 双层时序结构：作为在末端用户侧的保护措施，将嵌合时序分为了双层结构。
▪ 嵌合导入：将嵌合时的自动调准设定为±1 mm，此时的导入量会很大，通过设计导入筋，嵌合变得简单很多。
▪ SMT共面性：SMT焊锡部导线的共面性为0.1 mm，可保证较高的精度。
▪ 小型化：与以往的半螺距连接器（1.27 mm螺距）相比，安装面积大约减少了30%。

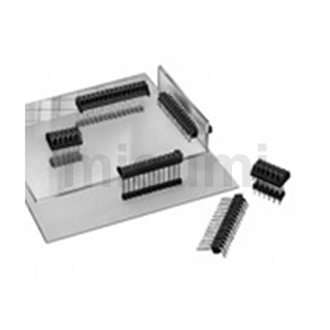

连接器 2.54 mm螺距 Bottom Entry Connector MDF7系列

广濑电机(HIROSE)[日本]

暂无评价

本产品为2.54 mm螺距的Bottom Entry Connector，电路板间的高度可自由设定。还可用于IPM和IGBT的连接。

[特长]
▪ 电路板间尺寸可自由设定：通过接头销通过型的结构和多彩的接头种类，电路板间尺寸可无阶段设定。
▪ 部件搭载面的统一：2个电路板的部件搭载面不是面对面，而是可以同一方向。
▪ 丰富的种类：包括单排产品、双排产品及镀锡、镀金。
▪ 另外，还准备了对应各种电路板间尺寸的接头，因此关于电路板间尺寸，除了目录中记载的以外也有可能出现符合的情况，届时可咨询

连接器 符合DIN标准 电路板对电路板连接器 PCN12系列

广濑电机(HIROSE)[日本]

暂无评价

符合DIN标准的电路板与电路板间连接的连接器。具有多种规格，适用于各种连接。

连接器 Mini-USB UX60S系列

广濑电机(HIROSE)[日本]

暂无评价

符合USB2.0标准的Mini-USB连接器。与以往产品相比，对深度采取了省空间设计。

[特长]
▪ 依照USB2.0标准：可实现最大480 Mbps的高速传送，适用于计算机外围设备等的连接。
▪ 深度省空间设计：采用深度为7.0 mm的省空间设计，能够削减套件的安装空间。
▪ 适用自动安装：可通过压花带供给，且可自动安装。
▪ 还能够适用于吸附在插座上的耐热带型。
库存品为切割产品，不可退货、取消。敬请谅解。

TX24/TX25系列连接器

日本航空电子工业(JAE)[日本]

暂无评价

1，1.27mm针间距2，可用于12~24mm的平行基板间隔;3,良好的耐插拔型，接触性良好稳定；4，带有易于插入的嵌合键；

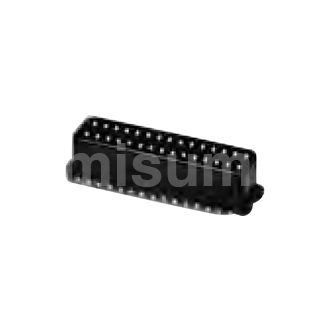

IL-WX系列连接器

日本航空电子工业(JAE)[日本]

暂无评价

1，0.8mm针间距，SMT型；2，可用于4.5mm的平行基板间隔用途：用于高技能化且小型并轻量化的先进最新电子设备内，常用于移动用的摄像机等小型电子机器内。

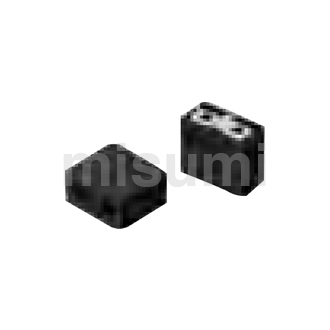

PS系列短络型连接器

日本航空电子工业(JAE)[日本]

暂无评价

1，小型，轻量设计最适用于基板安装，且操作性方便，经济实用；用途：用于电脑，OA设备，测量工具，通信设备，FA机器，控制设备，娱乐设备，传送设备，AV设备，自动贩卖机，各种民生设备以及其他各种电子电气设备。

连接器 FFC-FPC（穿孔）（52045）直通型

莫仕(MOLEX)[美国]

暂无评价

[特长]
本产品为莫仕（Molex）制连接器，有各种FFC（扁平挠性电缆）用和FPC（挠性印刷电路板）用连接器可供选择。（1.0 mm间距 NONZIF直通型）

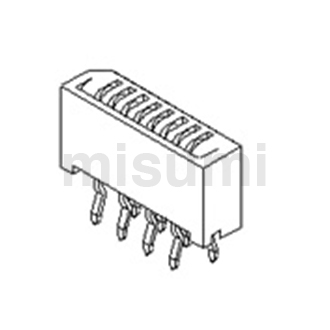

FFC-FPC（穿孔）（52806）直通型连接器

莫仕(MOLEX)[美国]

暂无评价

[特长]
▪ 本产品有FFC（扁平挠性电缆）和FPC（挠性印刷电路板）专用的各种连接器（1.0 mm节距NONZIF直通型②）。

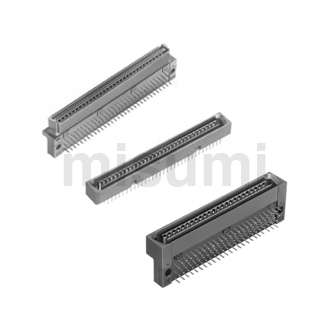

FX1系列　高性能多极半间距连接器

广濑电机(HIROSE)[日本]

暂无评价

【特长】
　・ 实现高密度、省空间DIN加倍密度安装
　　　嵌合部采用4列排列，可以在与以往DIN连接器大致相同的安装面积上安装2倍的端子
。
・ 支持高电流、高电压
　　　所有端子中的2/3均为半间距信号用端子，剩下的1/3为电源接地端子。
　　　电源接地用端子支持高电流（1 A）高电压（250 V）。
・ 定序结构
　　　为便于通电状态下插拔及终端用户处的维护保养，FX1系列采用可实现2段时间差接触
的结构。
・ 防误插
　　　在连接器两端设置插入导轨，增加导入量，还可防止插反。

KX14/15系列连接器

日本航空电子工业(JAE)[日本]

暂无评价

1，0.8mm针间距，SMT型；2,良好的耐插拔型，接触性良好稳定；3，带有易于插入的嵌合键；4，可用于4mm~9mm范围之间的平行基板间隔用途：用于高技能化且小型并轻量化的先进AV,信息通信机器以及最新电子设备内。

WR系列连接器

日本航空电子工业(JAE)[日本]

暂无评价

1，0.5mm针间距，SMT型；2,良好的耐插拔型，接触性良好稳定；3，可用于4mm~9mm范围之间的平行基板间隔用途：用于高技能化且小型并轻量化的先进AV,信息通信机器以及最新电子设备内。

连接器 0.8mm间距、高度5至9mm、板对板连接器 FX6系列

广濑电机(HIROSE)[日本]

暂无评价

基板间高度可从5至9 mm中选择。小型，具有较长的有效嵌合长度和较大的自动对准量，连接可靠性较高。

[特长]
▪ 适用压合高度的范围为5mm至9mm。
▪ 基板间的叠装高度可在5至9mm范围内以1mm为单位进行设定。
▪ 有效嵌合长度为1.7 mm。
▪ 即便是矮型连接器，其有效嵌合长度也有1.7 mm，嵌合有余隙。
▪ 引导嵌合。
▪ 嵌合时的自校准量为±1 mm，预定量大，容易嵌合。
▪ 适用自动安装。
▪ 考虑自动安装，将标准包装规格作为粘贴包装，80极以下也可适用于压花包装（其中，80极为产品限定）。
▪ SMT共面性：SMT焊接部的导线的共面性为0.1 mm以下，确保高精度。

连接器 1 mm间距、高度4.3 mm、板对板连接器 DF9系列

广濑电机(HIROSE)[日本]

暂无评价

间距为1 mm的板对板连接器。31极、41极符合VESA选定为FPDI-1的标准连接器规格。
库存品为切割产品，不可退货、取消。敬请谅解。

连接器 2 mm间距排针（单排） A4系列

广濑电机(HIROSE)[日本]

暂无评价

本产品为2 mm间距排针单排。可进行更高密度的安装。

[特长]
▪ 小型、高密度安装：小型、轻便的设计，可实现高密度安装。
▪ 并且，压接外壳为2 mm栅极，可将连接器并排使用。
▪ 产品种类：备有直插型、SMT及压接型，种类丰富。
▪ 压合种类：板对板使用的情况下，与A3B排针组合使用时电路板间距可设为6 mm，与A3C排针组合使用时电路板间距可设为5.1 mm。

连接器 microSD卡连接器 DM3系列

广濑电机(HIROSE)[日本]

暂无评价

microSD卡TM用的插座连接器。有丰富的品种可供选择。
部分库存品为切割产品，因此不可退货或取消订单。敬请谅解。

连接器 SD卡连接器 DM1系列

广濑电机(HIROSE)[日本]

暂无评价

SD存储卡用插座连接器。采用操作性良好的卡Push-Push弹出方式。
库存品为切割产品，不可退货、取消。敬请谅解。

连接器 CR22系列　低成本高性能卡缘连接器

广濑电机(HIROSE)[日本]

暂无评价

【特长】
　・ 端子间间距　　　　　：　2.54 mm
　・ 电路板安装方式　　　　：　使用直通直插、直角直插型。
・ 电路板防误插 ： 使用极性键可防止误插印刷电路板。

CR23系列　高经济型单面印刷电路板用连接器

广濑电机(HIROSE)[日本]

暂无评价

【特长】
　・ 端子间间距　　　　　：　4 mm
　・ 接线方式 ：　备有环眼、直插2种方式。
・ 电路板防误插 ： 使用极性键可防止误插印刷电路板。

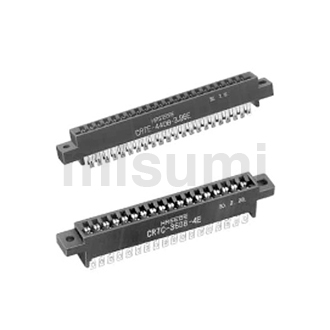

CR7系列　卡缘连接器

广濑电机(HIROSE)[日本]

暂无评价

【特长】
　・ 端子形状　　　　　　　：　使用2段接触式波纹管形端子，端子间距为3.96 mm、4 mm。
・ 接线方式　　　　　　　：　备有环眼、直插2种方式。
・ 电路板防误插 ： 使用极性键可防止误插印刷电路板。

FI-R系列连接器

日本航空电子工业(JAE)[日本]

暂无评价

1,0.5mm针间距；2，嵌合性良好；用途：用于高速传输的LVDS，TMDS，PCI等设备。
