D4BS系列安全门开关
D4BS系列安全门开关

原价 :

--

价格(不含税):

--

(1个装)

(此商品优惠了¥22.00)

参考单价(不含税) :

--

原价 :

--

价格(不含税):

--

(此商品优惠了¥22.00)

信息 :

特殊操作开关激活强制断开构造,在机床或其他设备上的保护门打开时打开接点和关闭制电路级。

展开

型号 :

  • 1个备选型号

本页是D4BS系列安全门开关-型号D4BS-15FS的详情页。
内有型号D4BS-15FS的规格、尺寸等相关参数信息。

收藏

收藏

对比

细节

包装规格 :

1个装

发货日 :

米思米闪达

"闪达(V)"为闪达配送服务,服务标准为:
1)当日10点前下订,当日14点前送达;
2)当日10点~12点下订,当日16点前送达;
3)当日12点~17点下订,次日10点前送达;
"闪达(V)"服务截止时间为每日17:00.
"闪达(V)"服务根据配送地址不同,需要支付服务费.

当天

包装规格 :

1个装

发货日 :

米思米闪达

"闪达(V)"为闪达配送服务,服务标准为:
1)当日10点前下订,当日14点前送达;
2)当日10点~12点下订,当日16点前送达;
3)当日12点~17点下订,次日10点前送达;
"闪达(V)"服务截止时间为每日17:00.
"闪达(V)"服务根据配送地址不同,需要支付服务费.

当天

“当天发货”指库存品在17:00之前订购,可以指定为订购当天发货(周日和法定节假日除外)

购买件数 :

-
+
总价: (未税价
加入购物车
立即购买

指定中的规格/尺寸信息

使用环境温度(℃) -40~+80℃(无结冰) 使用环境湿度(RH) 95%以下
保存环境温度(℃) -40~80 保护结构 IP67(EN60947-5-1)
规格 1NC/1NO(慢动型) 绝缘电阻 600V(EN60947-5-1)
头部安装方向 四个安装方向可选(交货时为前侧安装) 导管尺寸 Pg13.5
重量(g) 285
特殊操作开关激活强制断开构造,在机床或其他设备上的保护门打开时打开接点和关闭制电路级。

■符合对应CE标记的EN (TÜV)标准。
■经UL和CSA标准认证。
■当保护盖打开时,开关接点由强制断开构造(仅NC 接点)打开。
  通过EN认证的。强制断开构造在开关上以标志表示。
■特殊操作开关禁止误动作和错误操作。
■较宽的温度范围规格:−40~80°C。
■开关盒的保护等级:IP67 (EN60947-5-1)。


■机械寿命:1000000次以上
■电气寿命:500000次以上(AC250V 10A、电阻负载)


■照片仅供参考,无法作为购买依据。
■商品参数以欧姆龙官网为准<欧姆龙官网>

基本信息

使用环境温度(℃) -40~+80℃(无结冰) 使用环境湿度(RH) 95%以下
保存环境温度(℃) -40~80 保护结构 IP67(EN60947-5-1)
规格 1NC/1NO(慢动型) 绝缘电阻 600V(EN60947-5-1)
头部安装方向 四个安装方向可选(交货时为前侧安装) 导管尺寸 Pg13.5
开关(操作钥匙另售。)

强制断开的认定型号
类型安装方向导管尺寸1NC/1NO (慢动型)2NC (慢动型)
1导管前面安装Pg13.5D4BS-15FSD4BS-1AFS
G1/2D4BS-25FSD4BS-2AFS
M20D4BS-45FSD4BS-4AFS


操作钥匙
类型型号
水平安装D4BS-K1
垂直安装D4BS-K2
可调节安装(水平)D4BS-K3
型号
D4BS-15FS
型号数量折扣一般
发货日
重量
(g)
当天 285

Loading...

  1. 1
(单位:mm)
除非特别注明,否则所有尺寸均存在±0.4mm的规定公差。

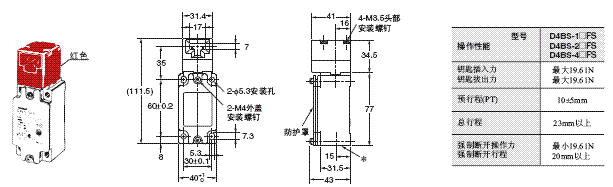

开关
1导管
D4BS-1□FS
D4BS-2□FS
D4BS-4□FS


2NC接点ON/OFF动作同时性可能会有差异。 请在应用前确认性能。
*导管尺寸
D4BS-1□FS :Pg 13.5
D4BS-2□FS :G1/2
D4BS-4□FS: M20

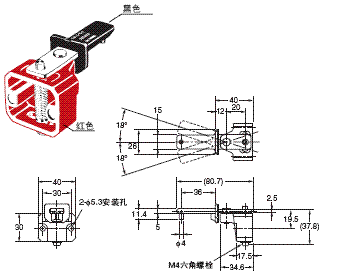

操作钥匙
D4BS-K1


D4BS-K2


D4BS-K3

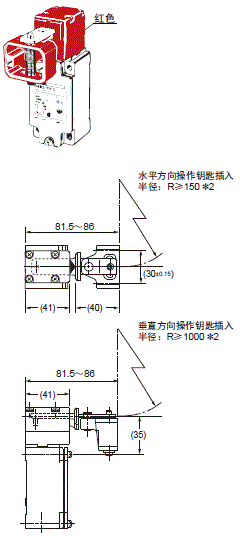

操作钥匙插入时
D4BS + D4BS-K1


D4BS + D4BS-K2


D4BS + D4BS-K3

注: 除非特别注明,否则所有尺寸均存在±0.4mm的规定公差。
*1. 插入半径的值为操作钥匙的旋转中心点为图中面(A)上时的值。
*2. 插入半径的值为操作钥匙的旋转中心点为操作钥匙安装面上时的值。
性能

保护结构*1IP67(EN60947-5-1)
寿命*2机械1,000,000次以上
电气500,000次以上(AC250V 10A、电阻负载)
操作速度0.1m/s~0.5m/s
操作频率最大30次/min
强制断开力*3最小19.61N(EN60947-5-1)
强制断开预行程*3最小20mm (EN60947-5-1)
接点电阻25mΩ以下
额定绝缘电压 (Ui)600V(EN60947-5-1)
额定频率50/60Hz
防触电保护等级Class I (带接地端子)
污染度(使用环境)3 (EN60947-5-1)
耐浪涌电压
(EN60947-5-1)
同极端子间4 kV
异极端子间
端子和地面间
绝缘电阻100MΩ以上 (DC500V),同极或异极端子间, 端子和地面间,端子和非通电金属部件间
接点间隔2×2mm以上
耐振动误动作10~500Hz,单振幅0.65mm
耐冲击耐久1,000m/s2 以上 (IEC68-2-27)
误动作300 m/s2 以上 (IEC68-2-27)
条件短路电流100 A (EN60947-5-1)
额定密闭热电流 (Ithe)20 A (EN60947-5-1)
使用环境温度-40 ~ 80°C (无结冰)
使用环境湿度95%以下
质量约285g (D4BS-15FS)
注:上述为初期的值
*1.本保护结构为基于标准(EN60947-5-1)规定的测试方法测得的数值。 请事先确认密封性是否适应使用条件和环境。 尽管开关本体的设计结构可防止尘埃和水等的进 入,但请不要在粉屑、油、水或化学品等易进入头部钥匙插入孔的场所使用D4BS。否则,可能导致开关损坏或发生故障。
*2.寿命的测试条件为:环境温度5~35°C、环境湿度40%~70%。 有关其他操作环境的更详细信息,请咨询欧姆龙。
*3.以上数值为可进行安全操作的最低要求。
