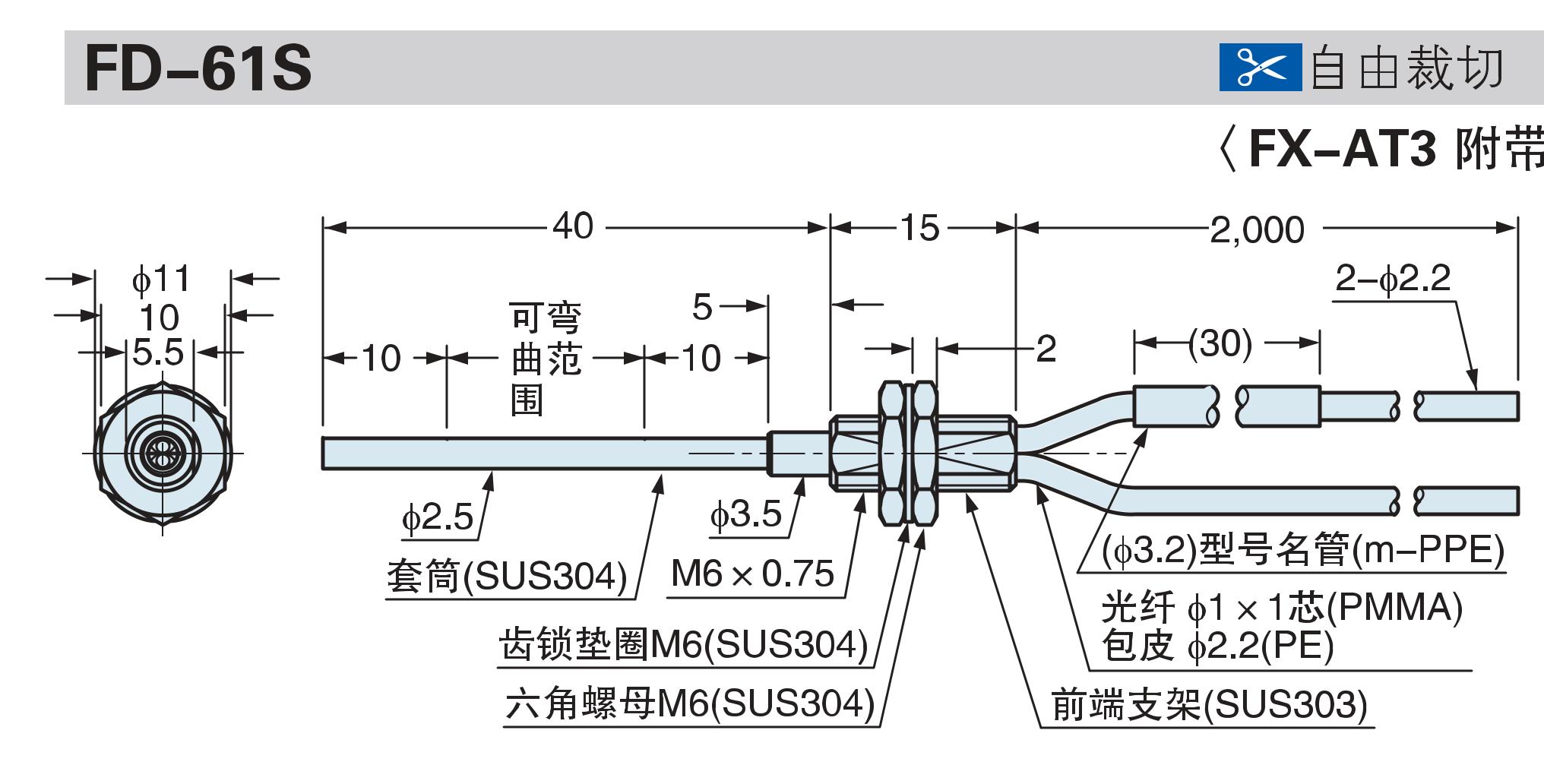

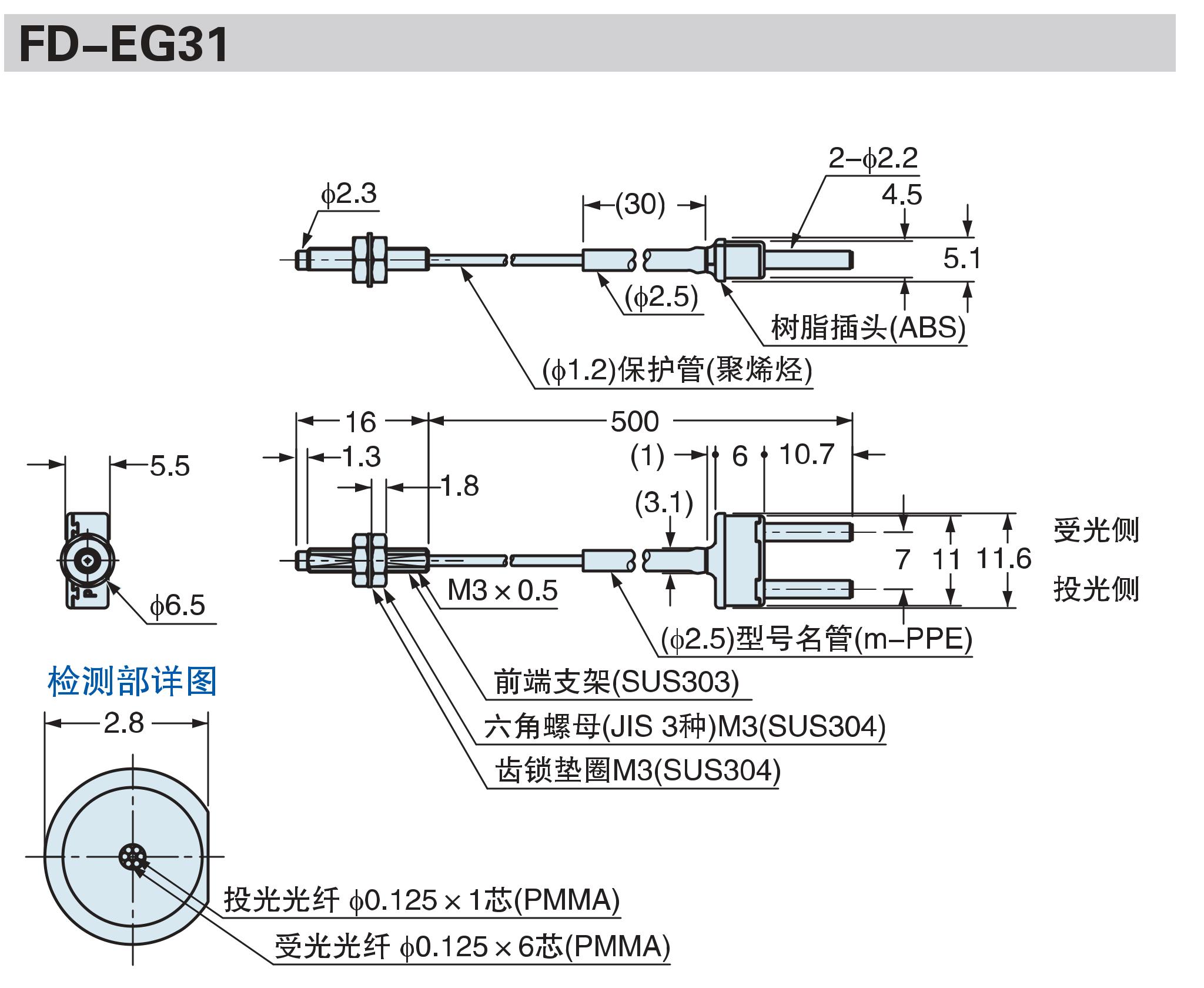

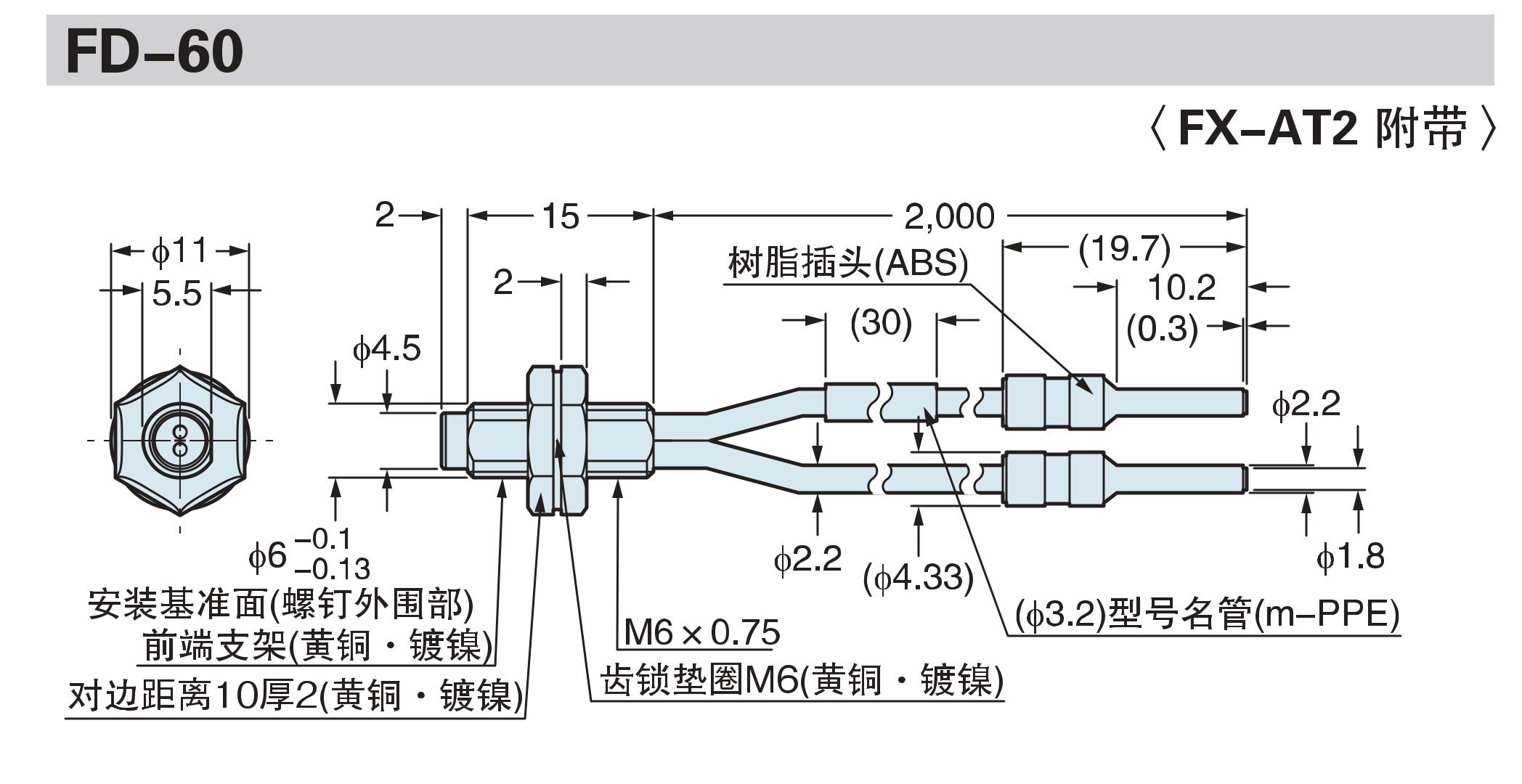

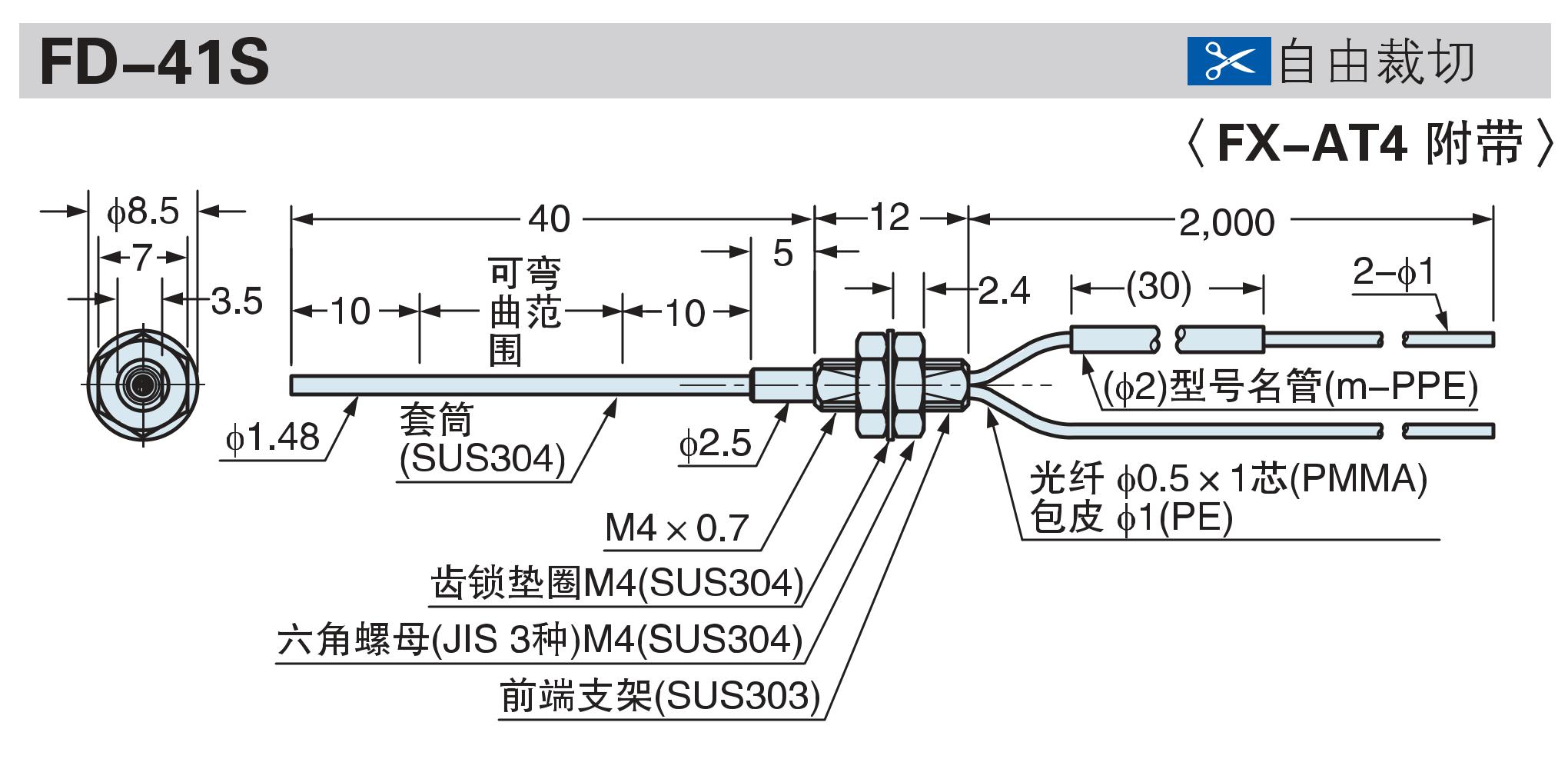

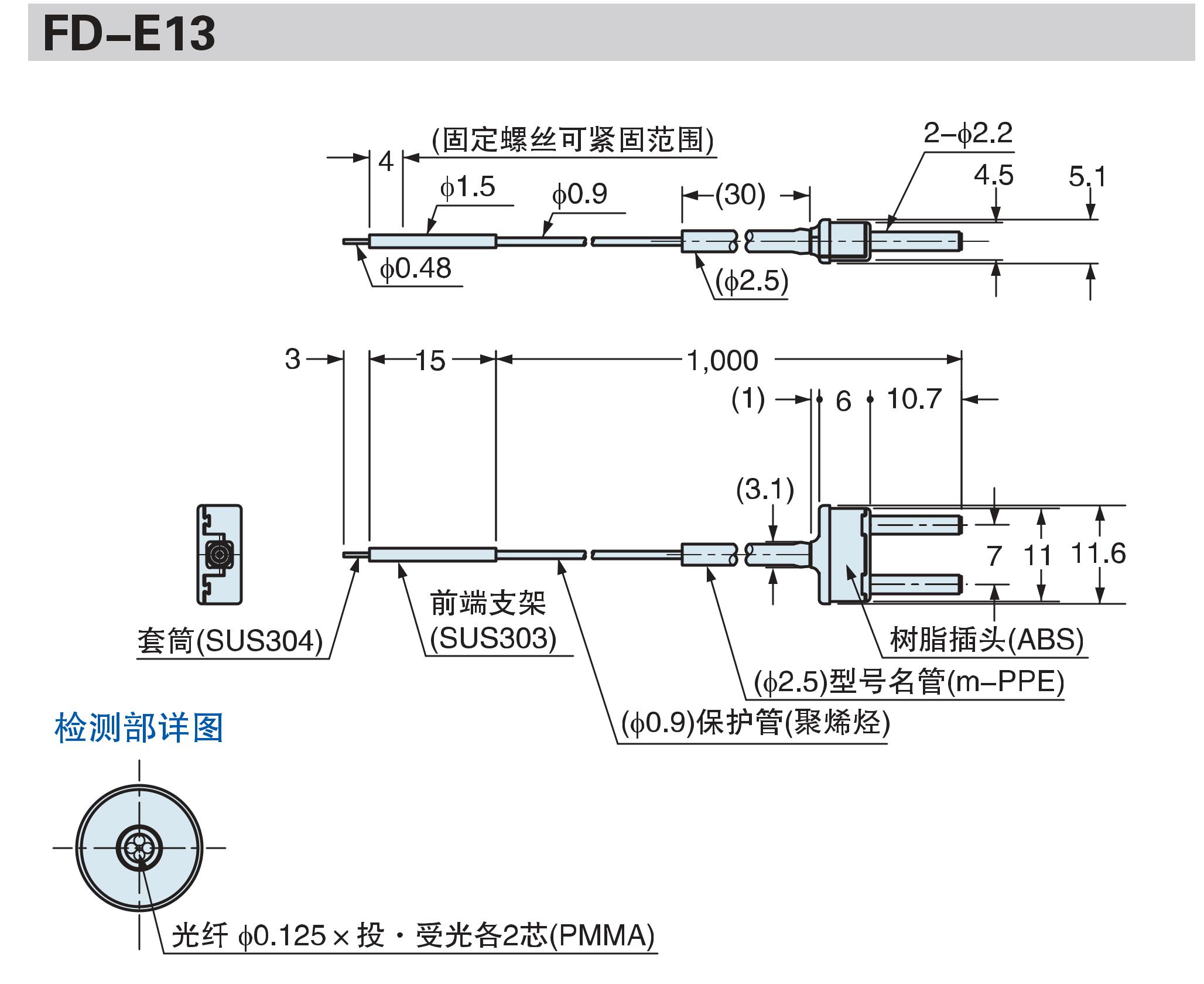

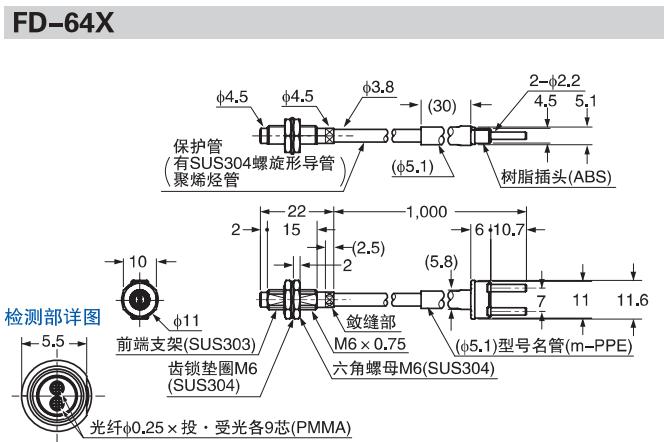

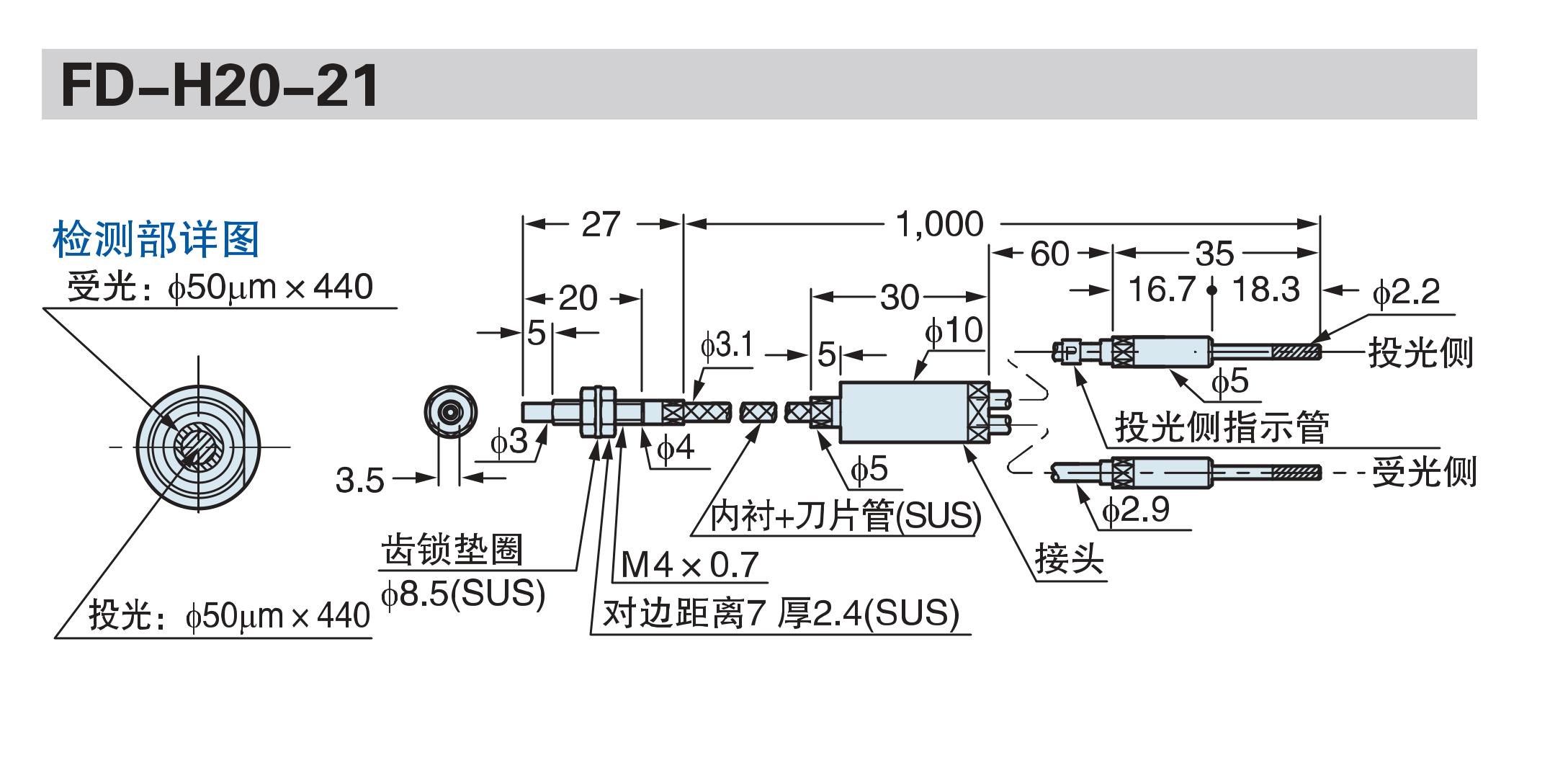

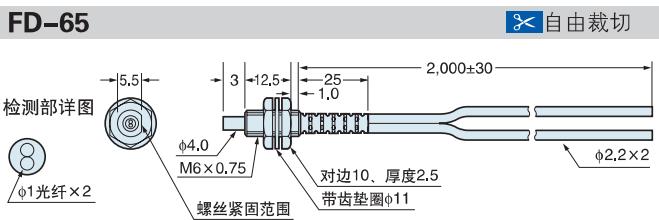

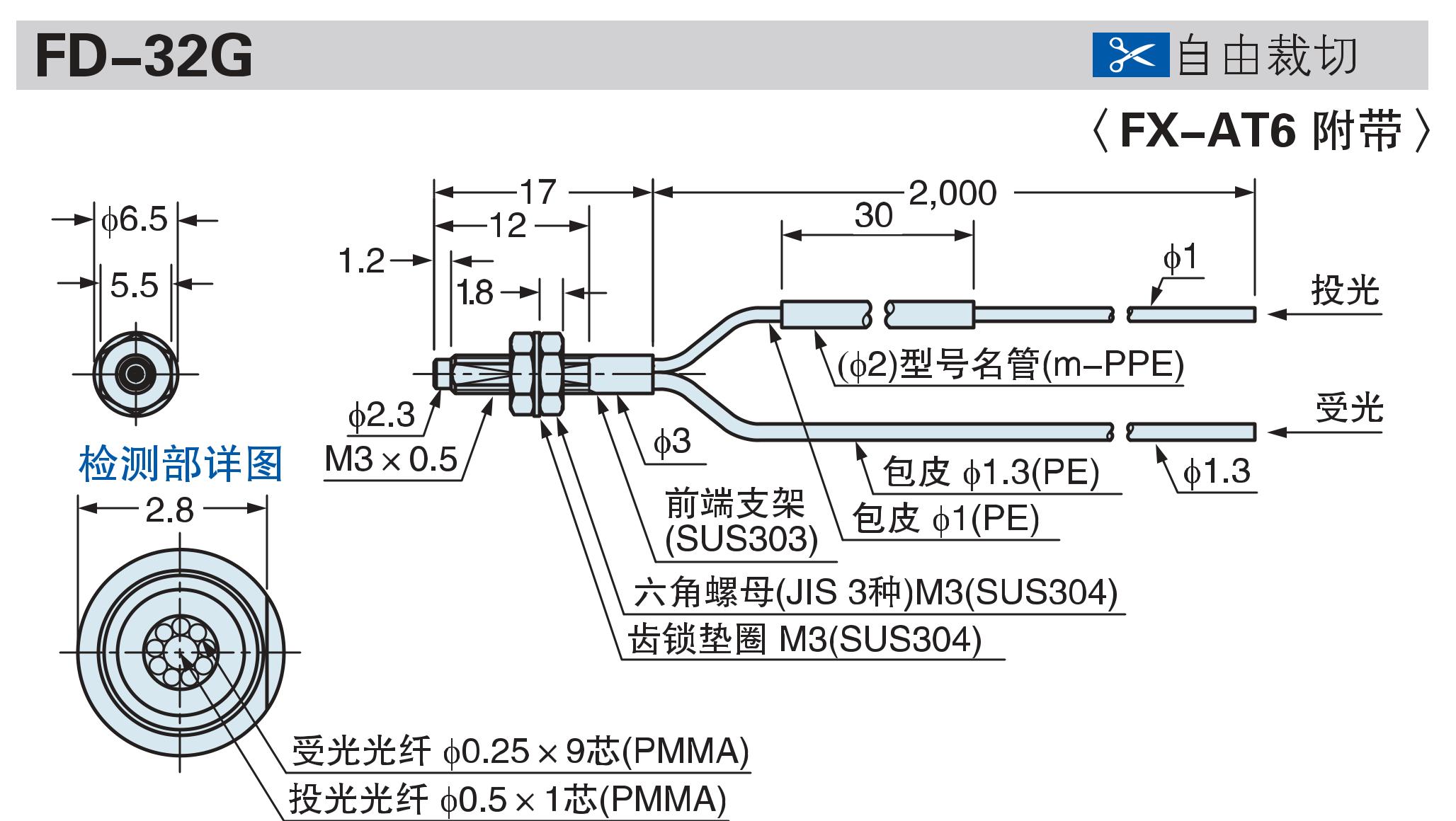

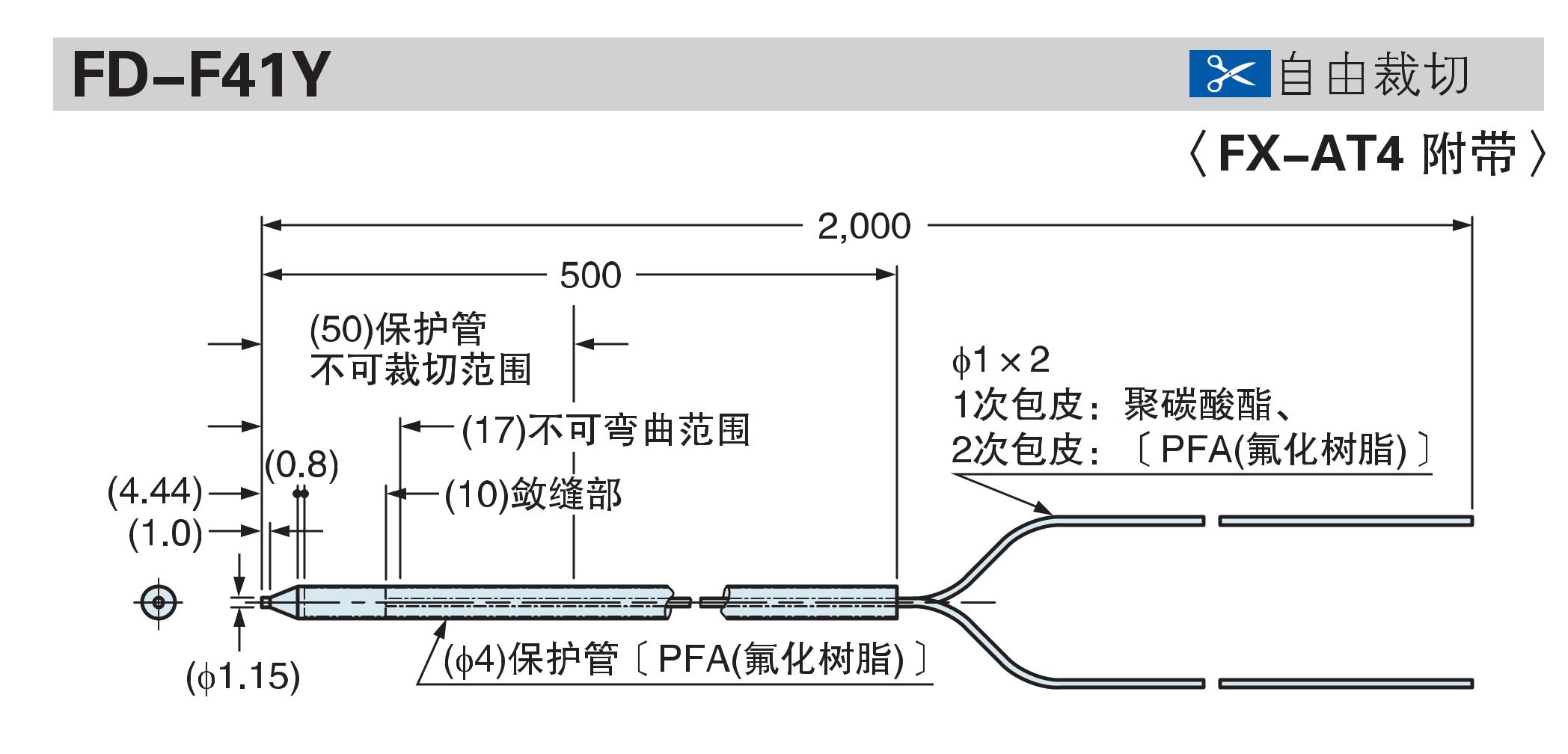

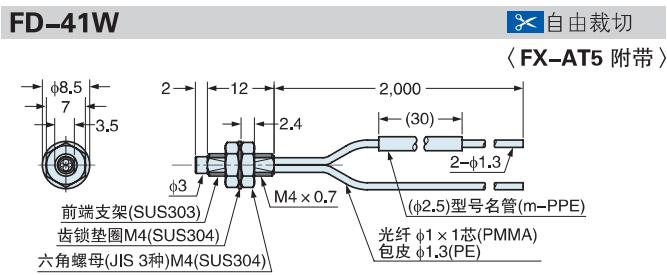

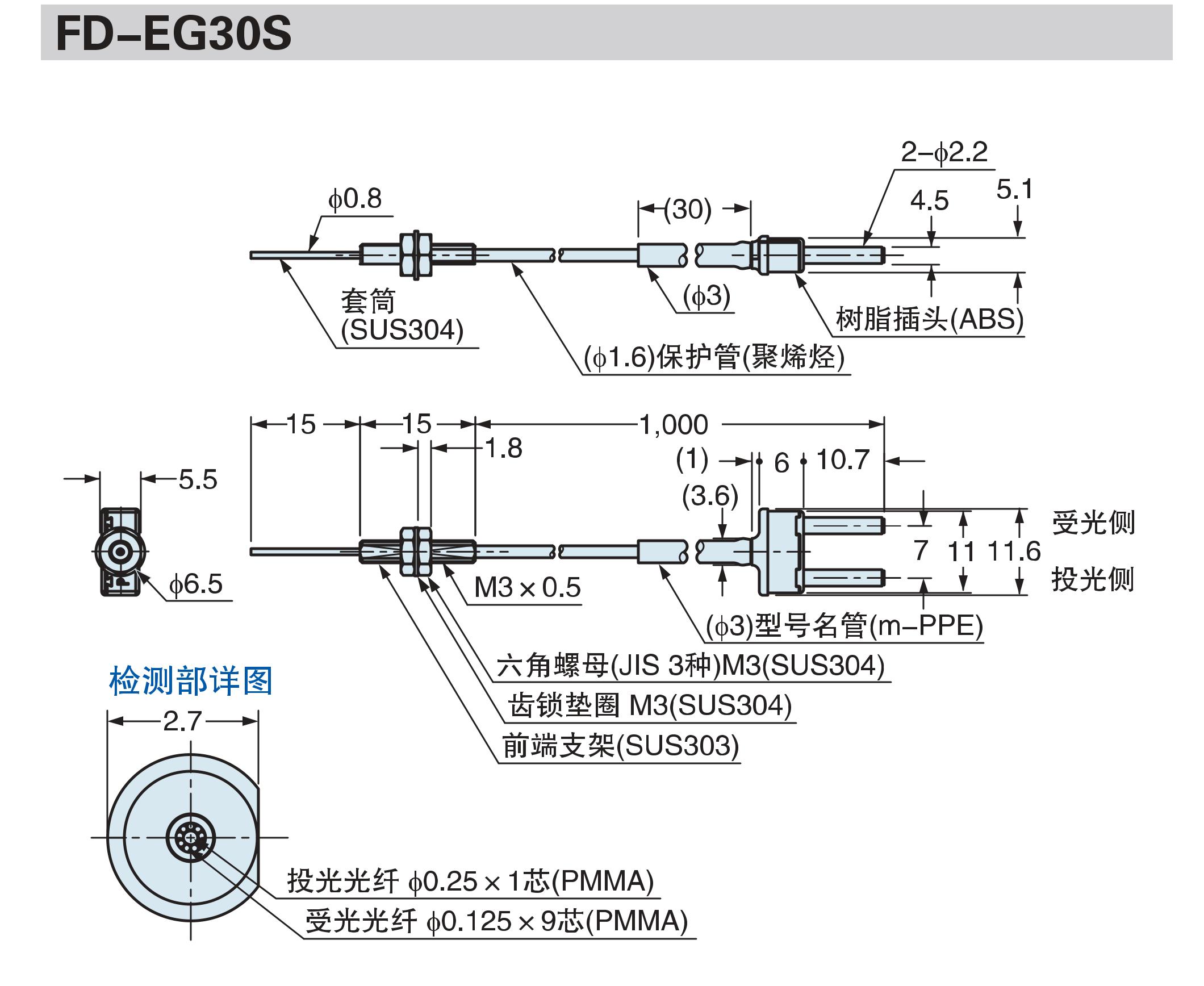

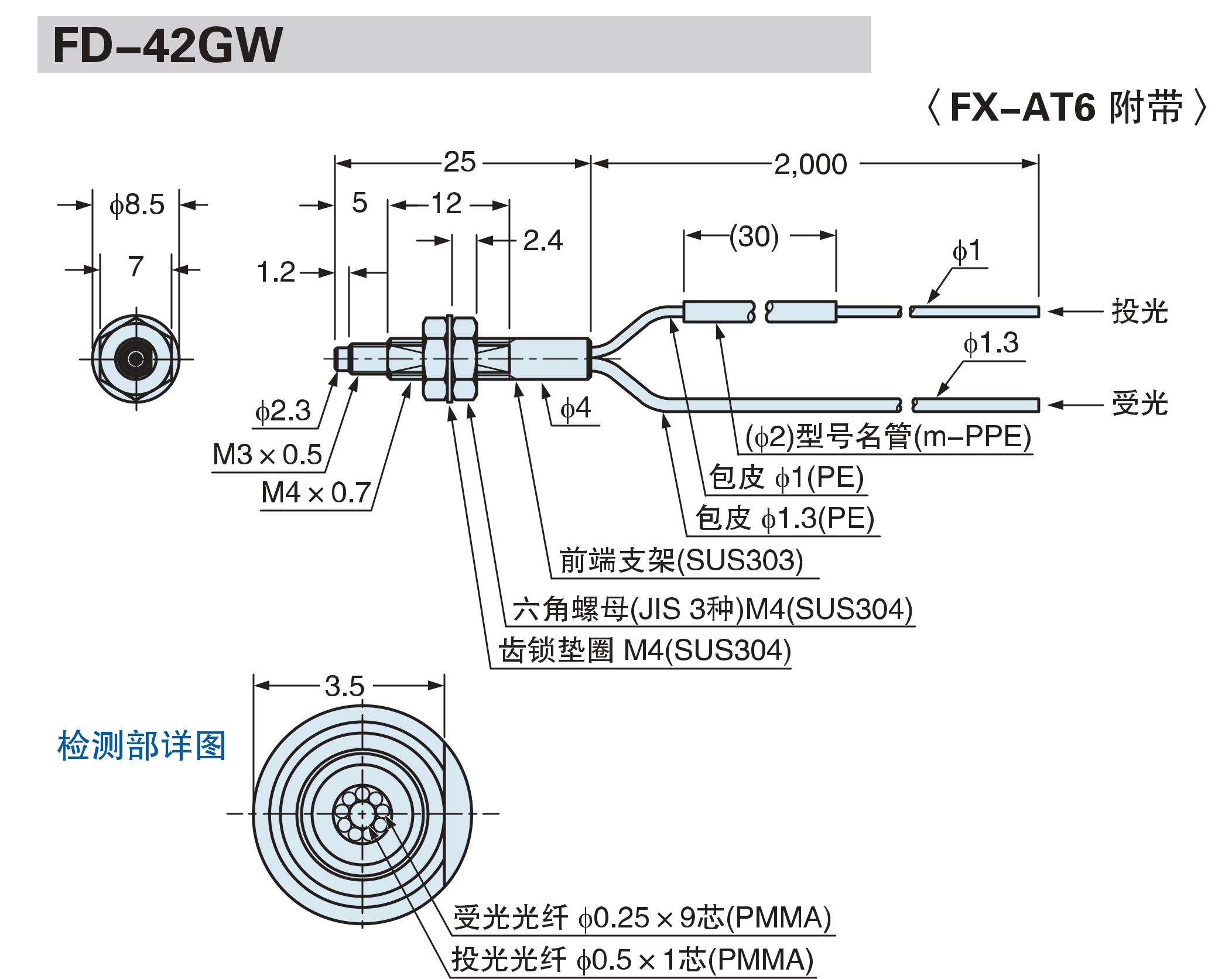

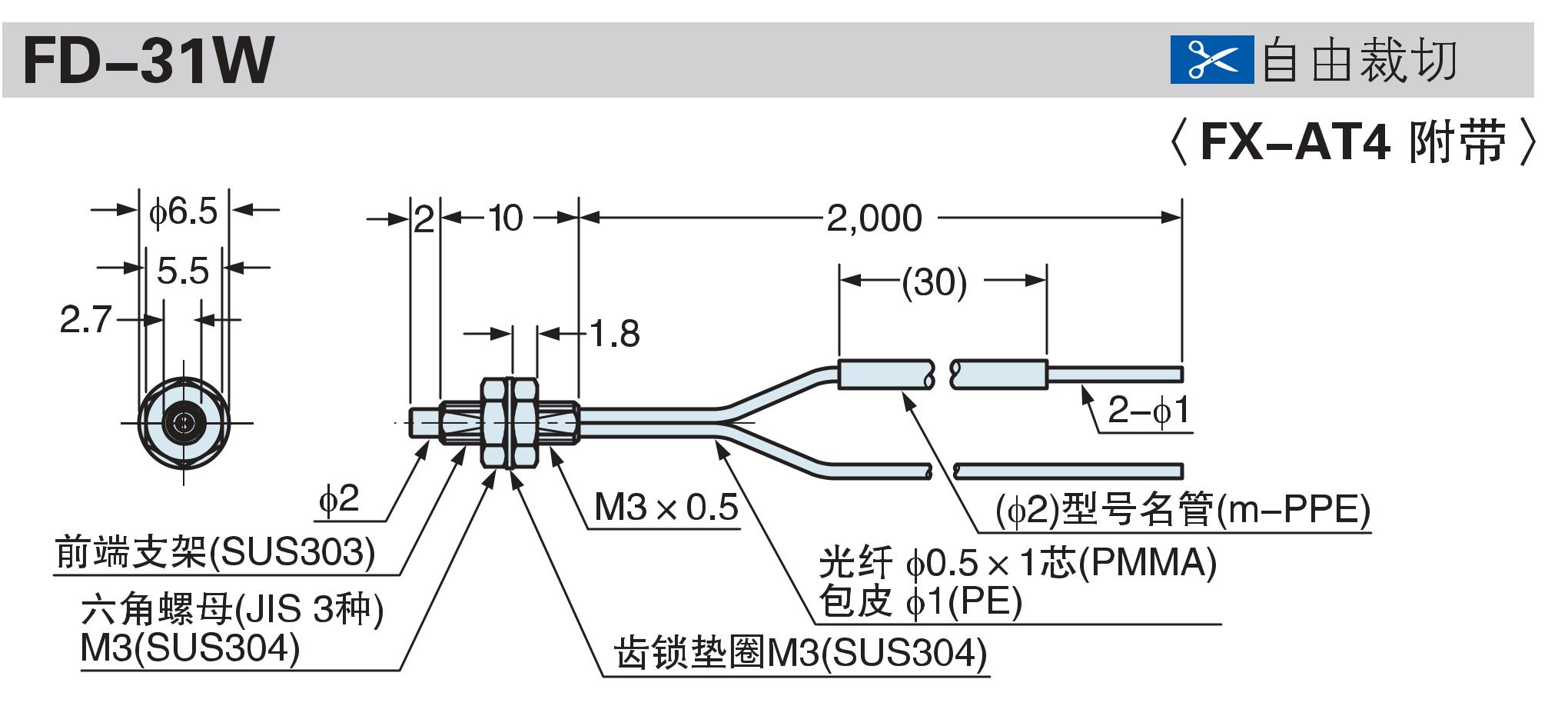

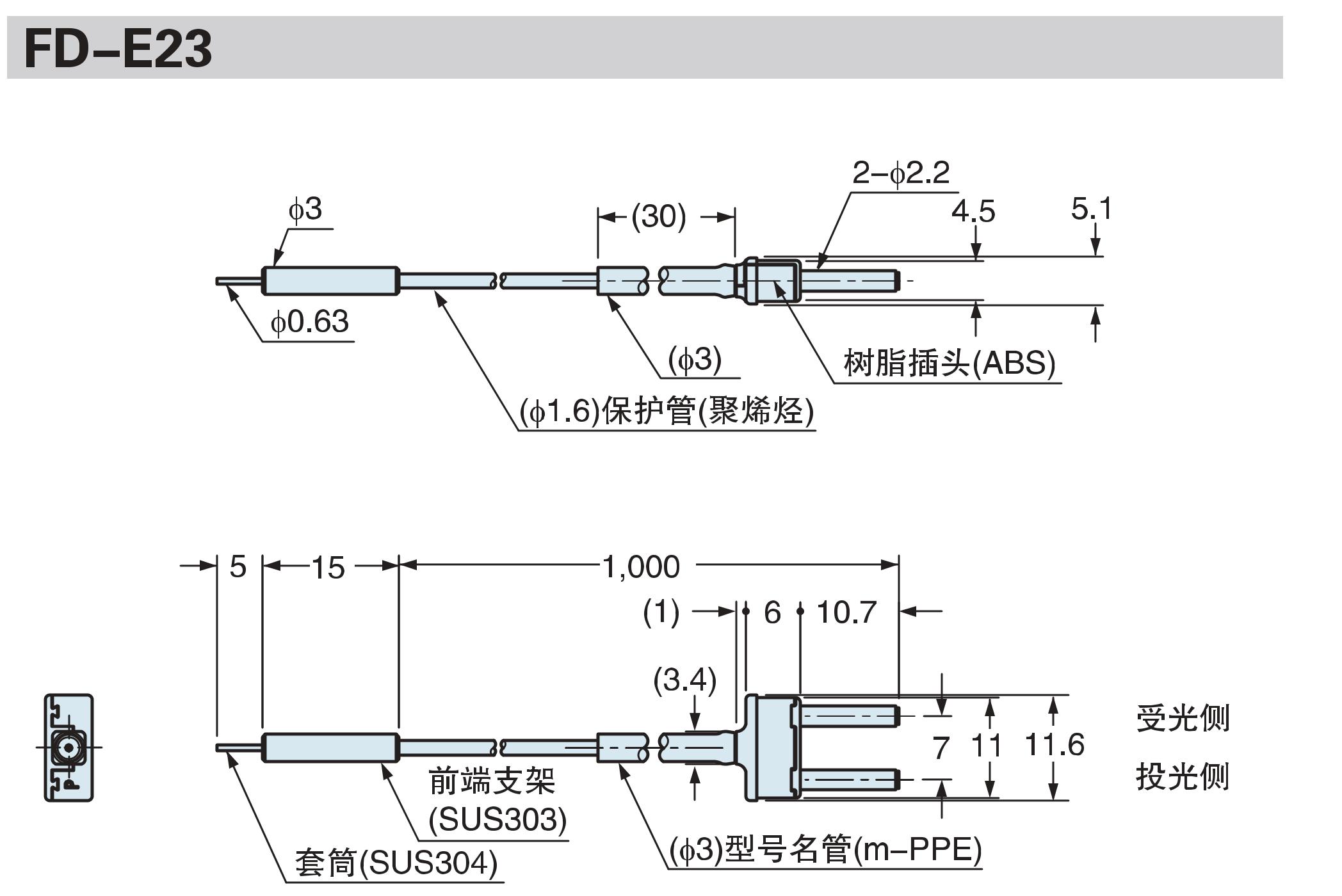

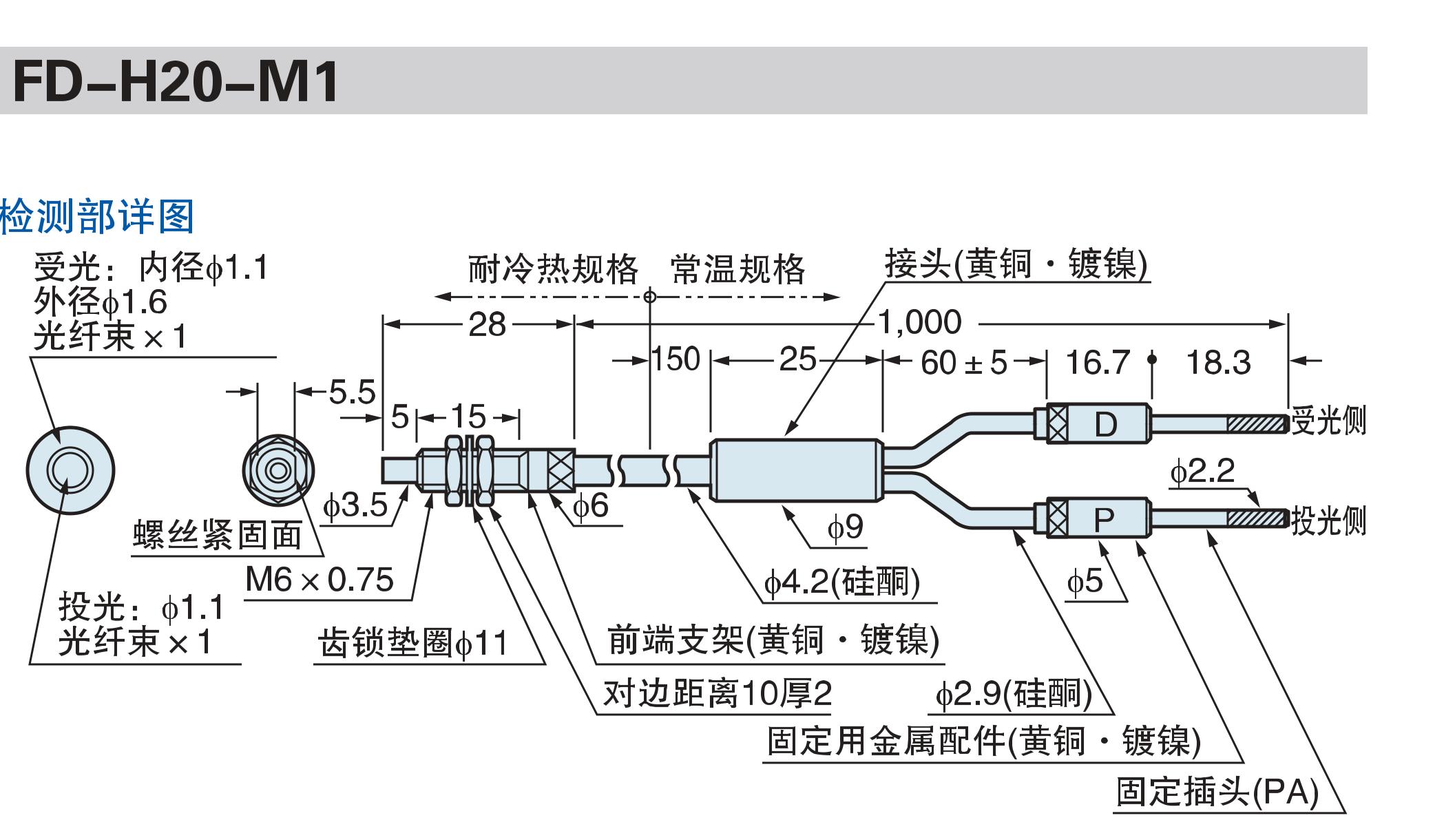

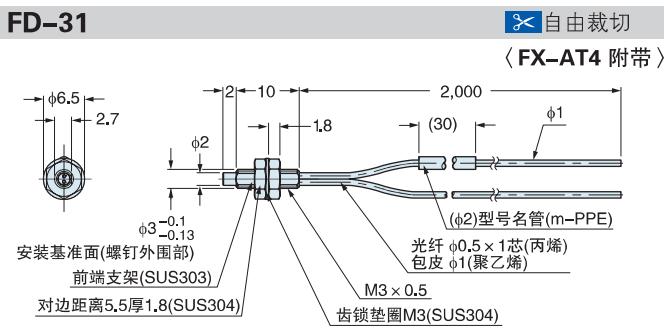

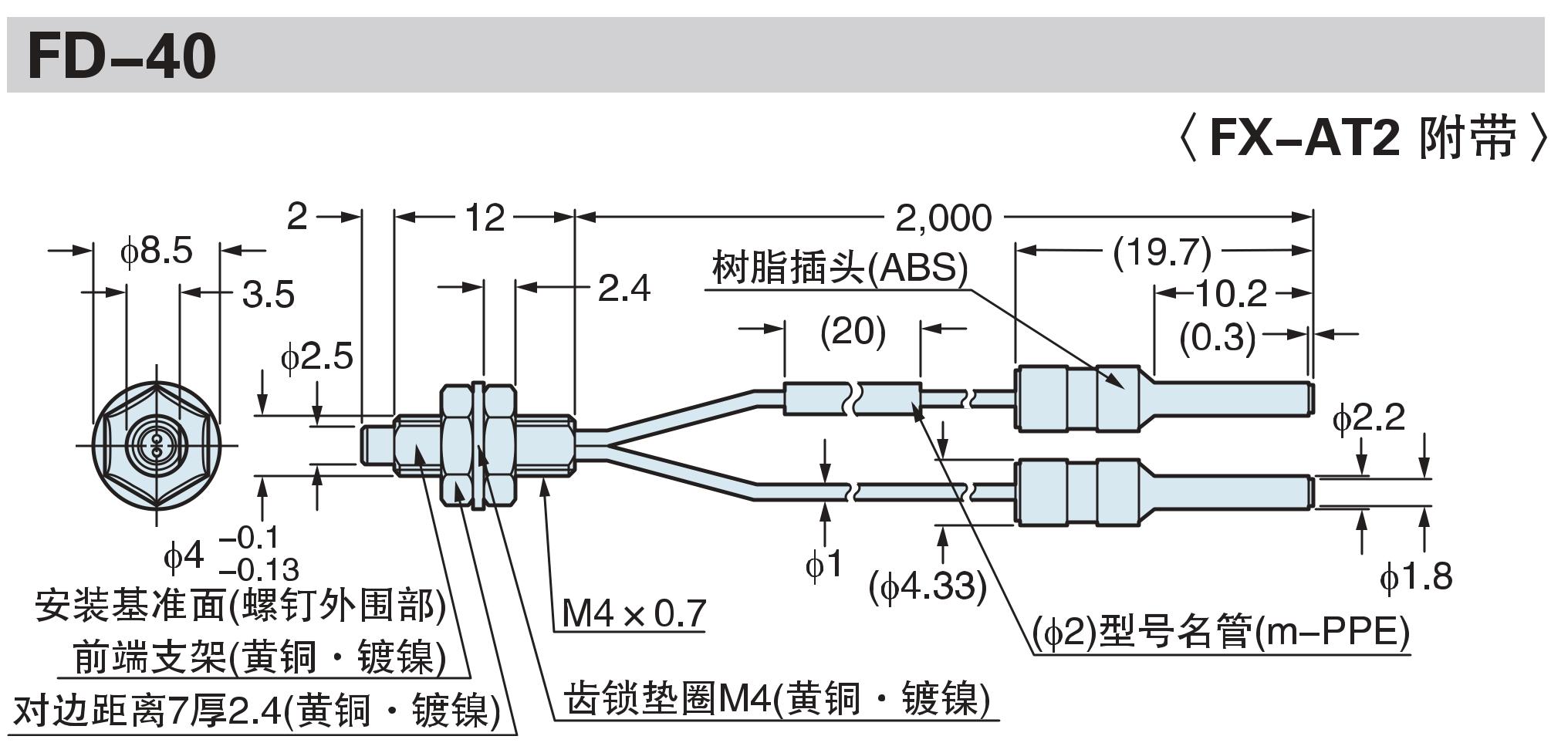

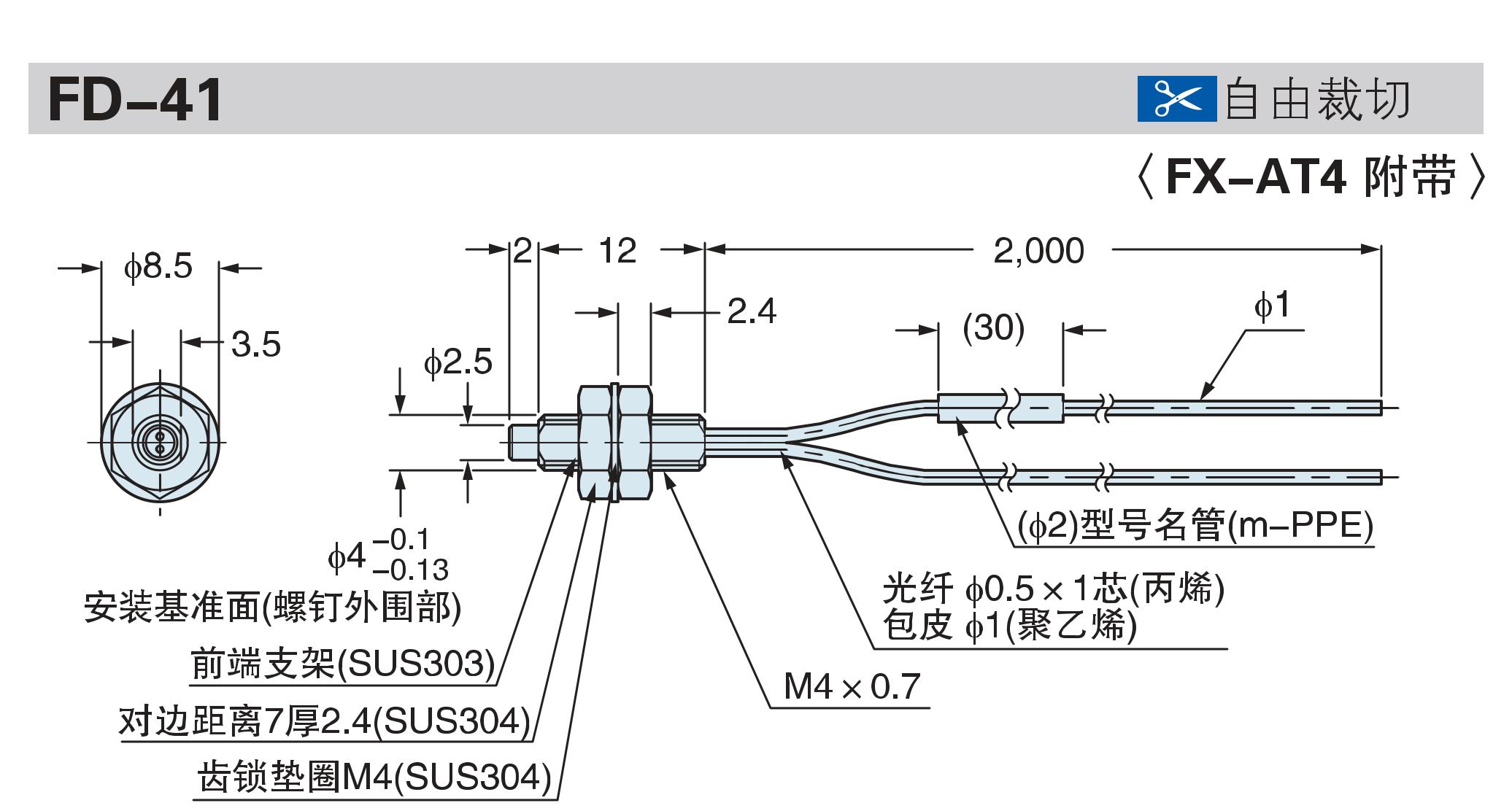

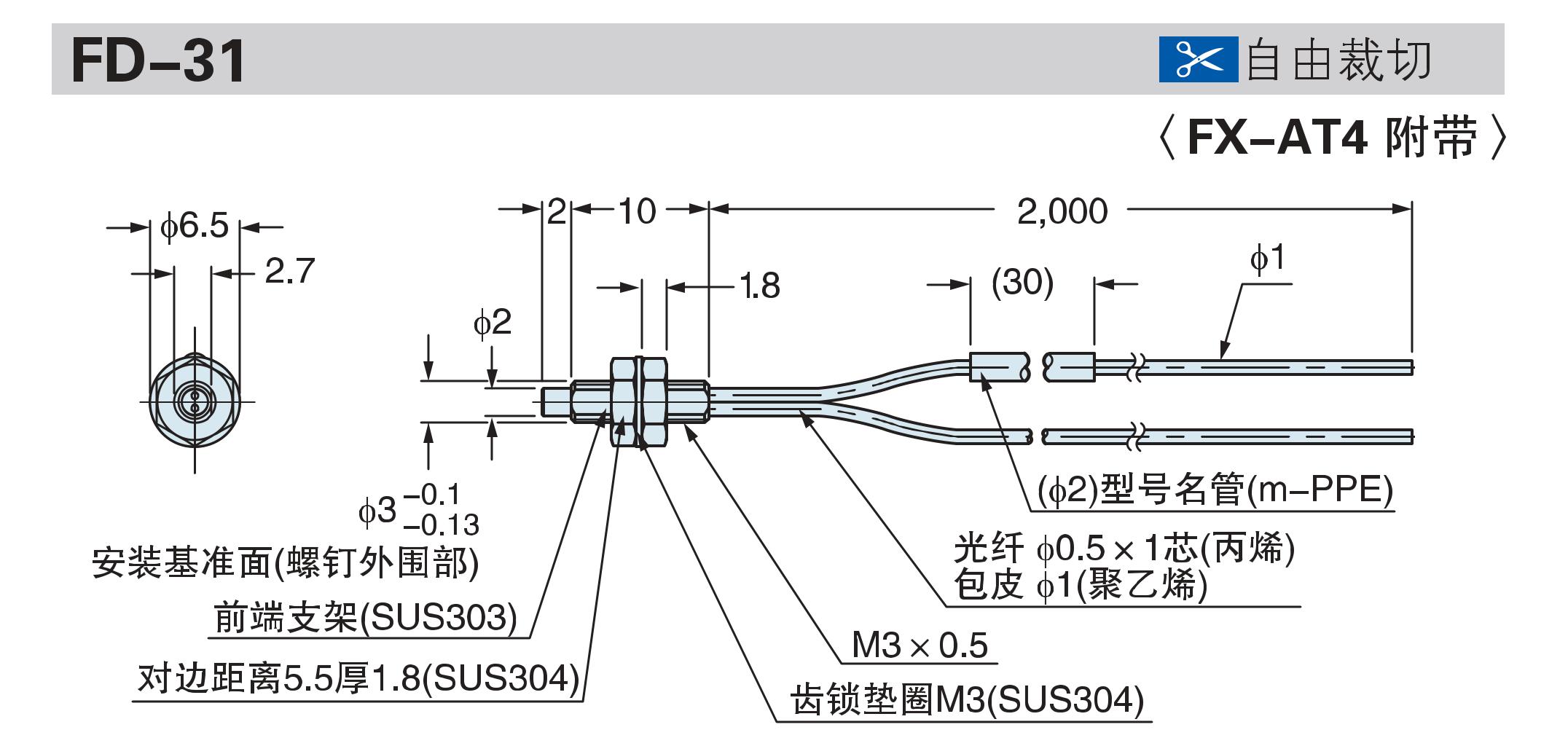

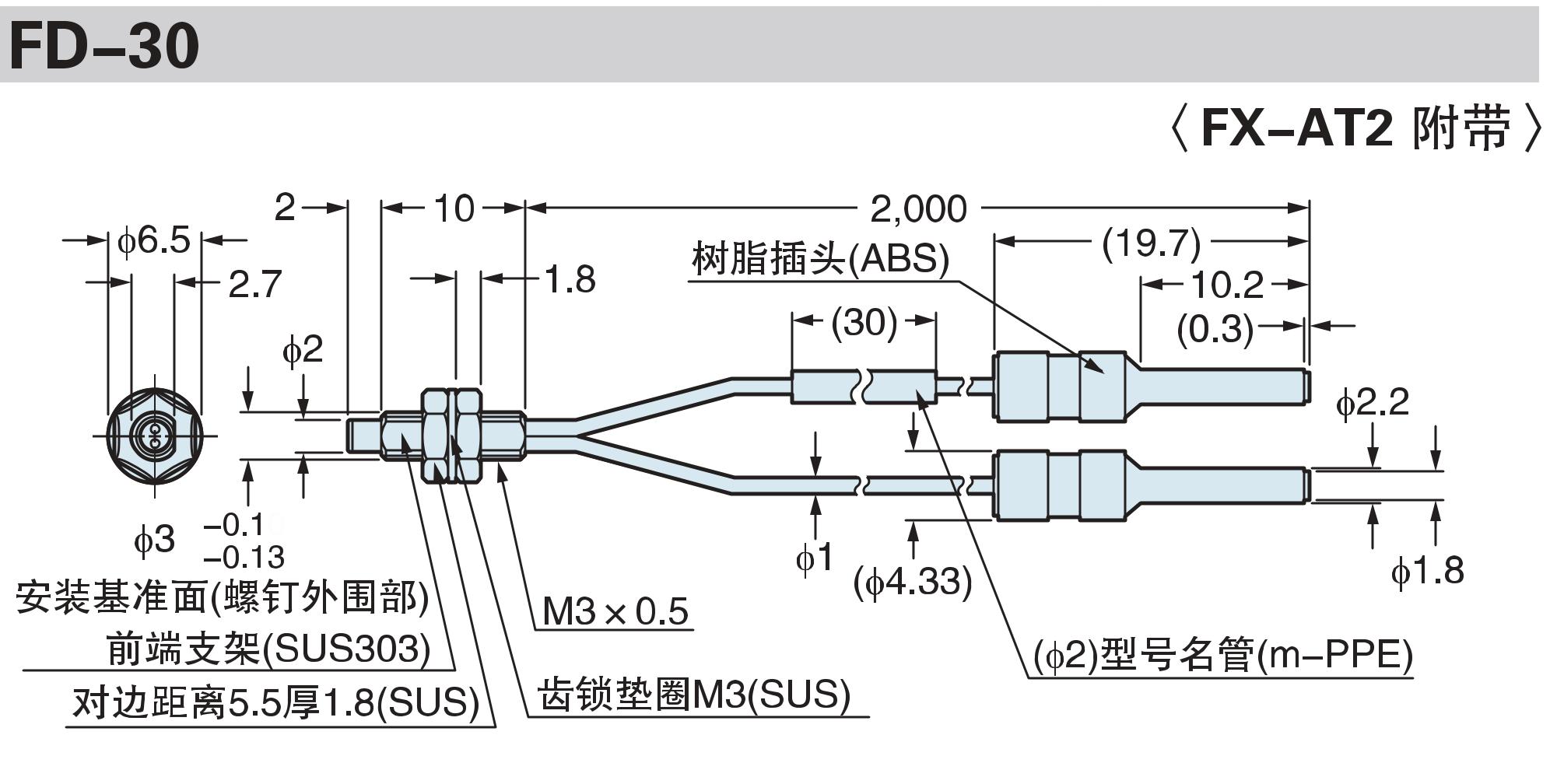

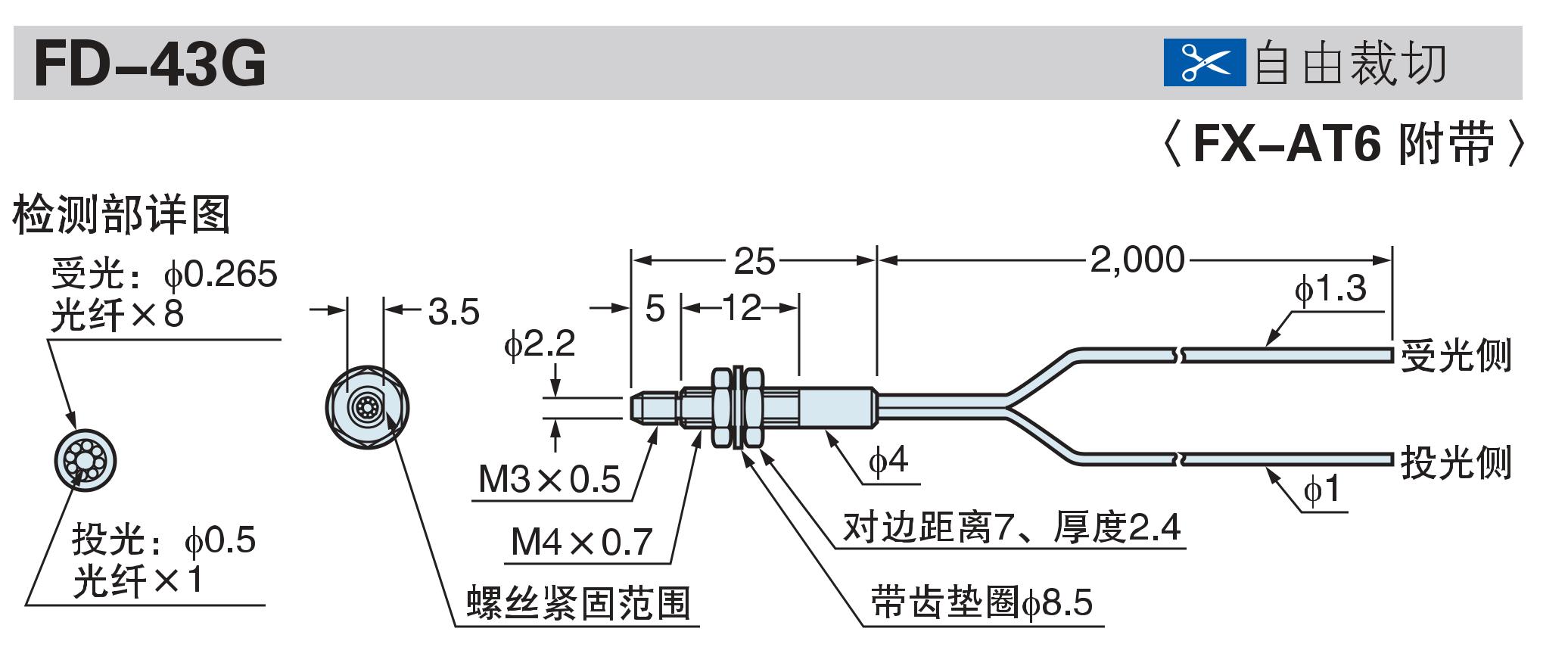

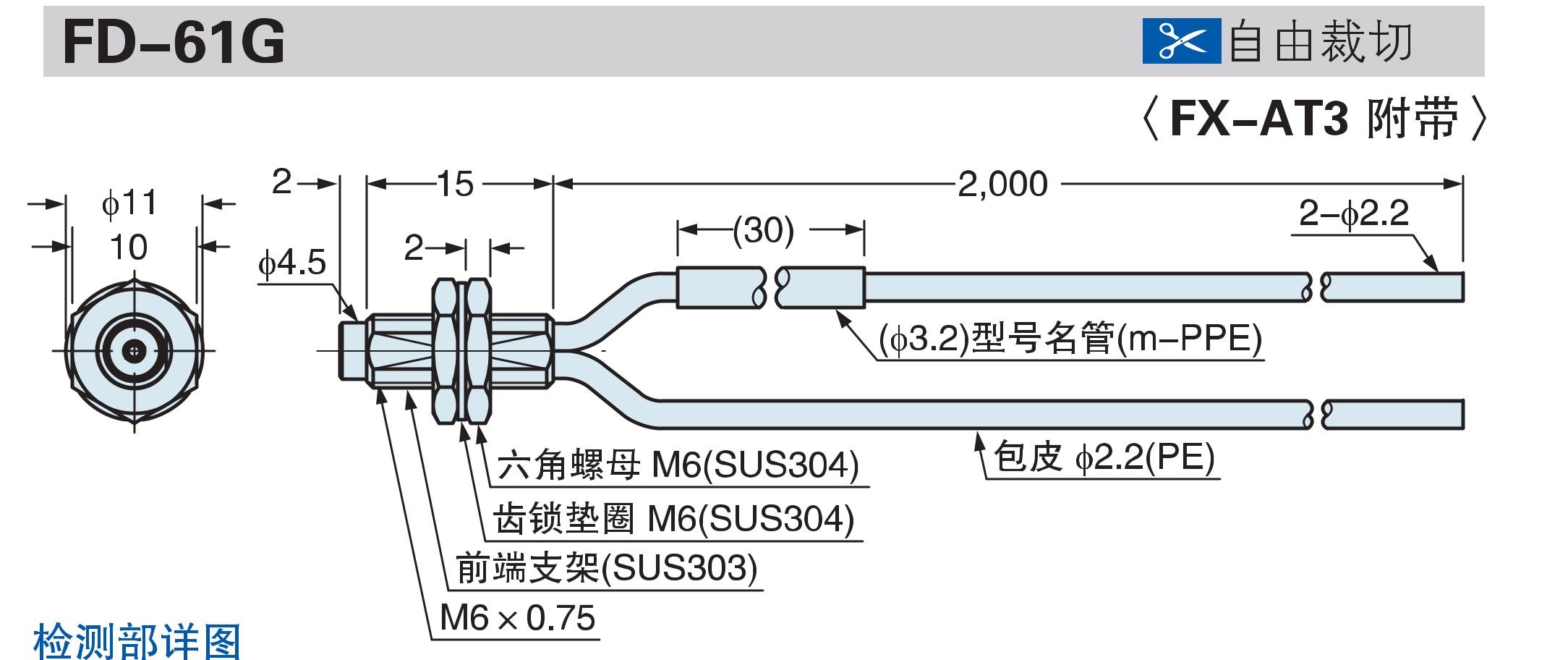

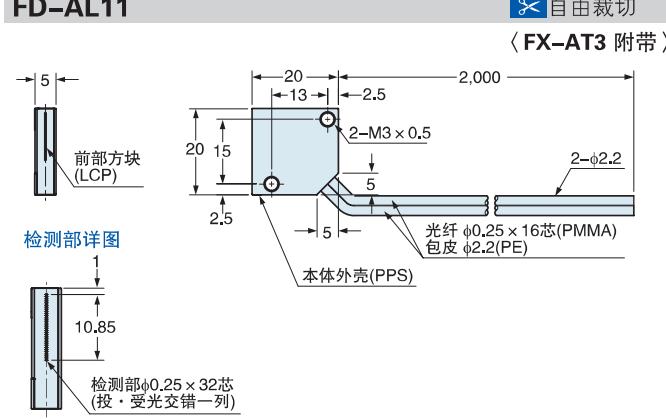

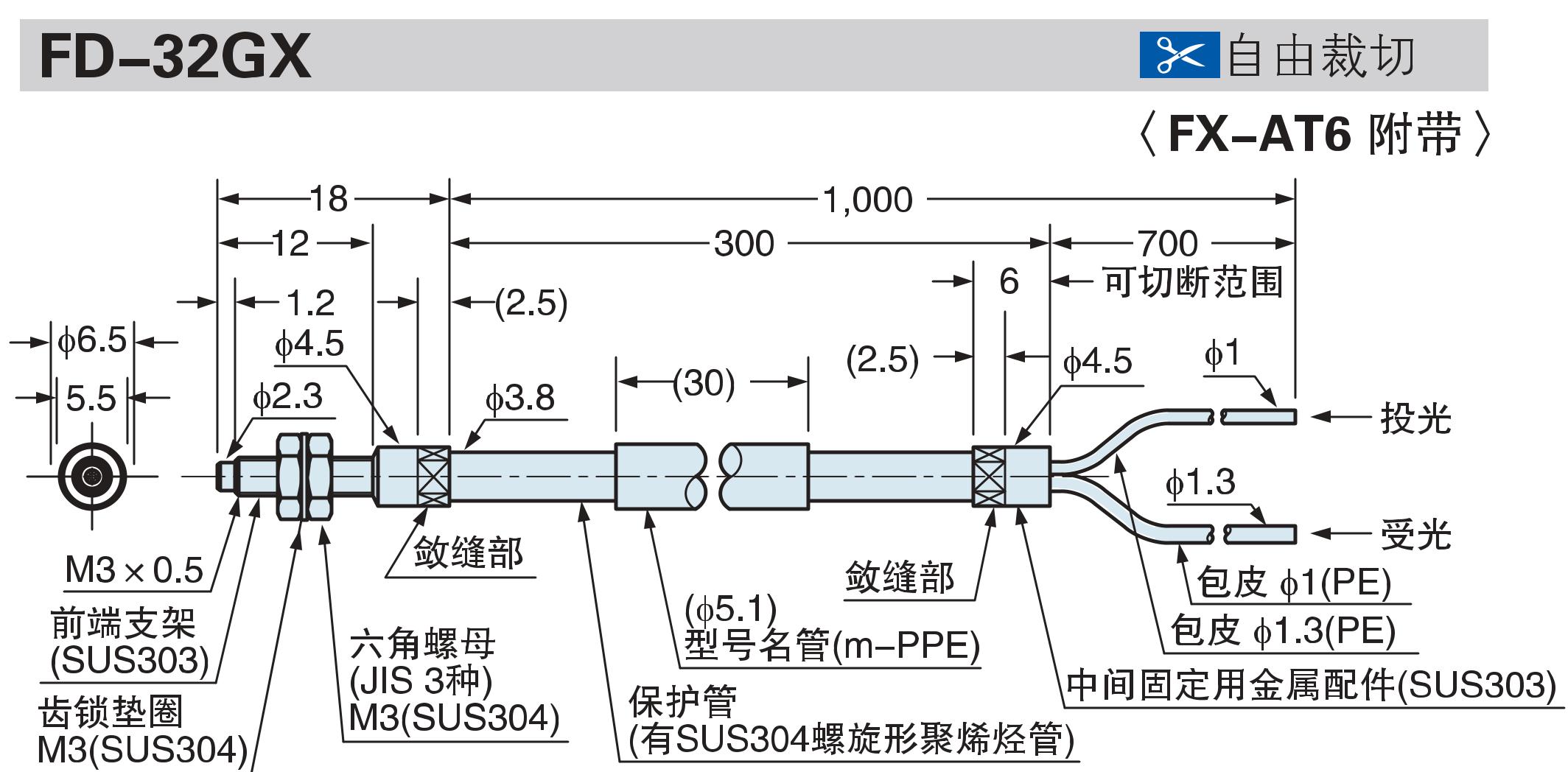

外形尺寸图（单位：mm）

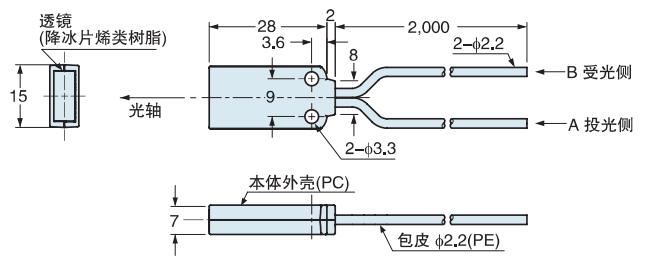

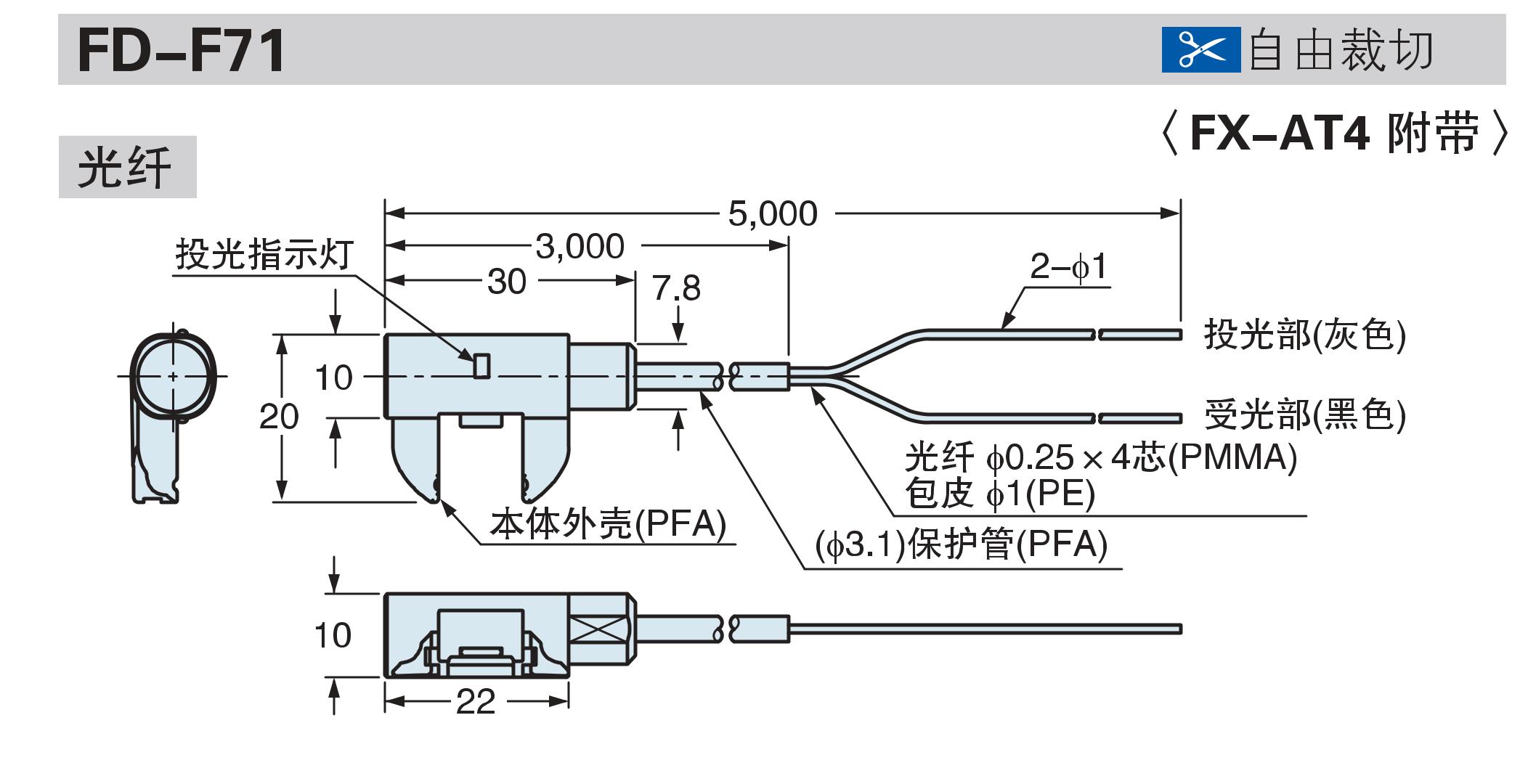

反射型光纤：外形尺寸图按照透过型、回归反射型、反射型及型号的字母顺序排列。

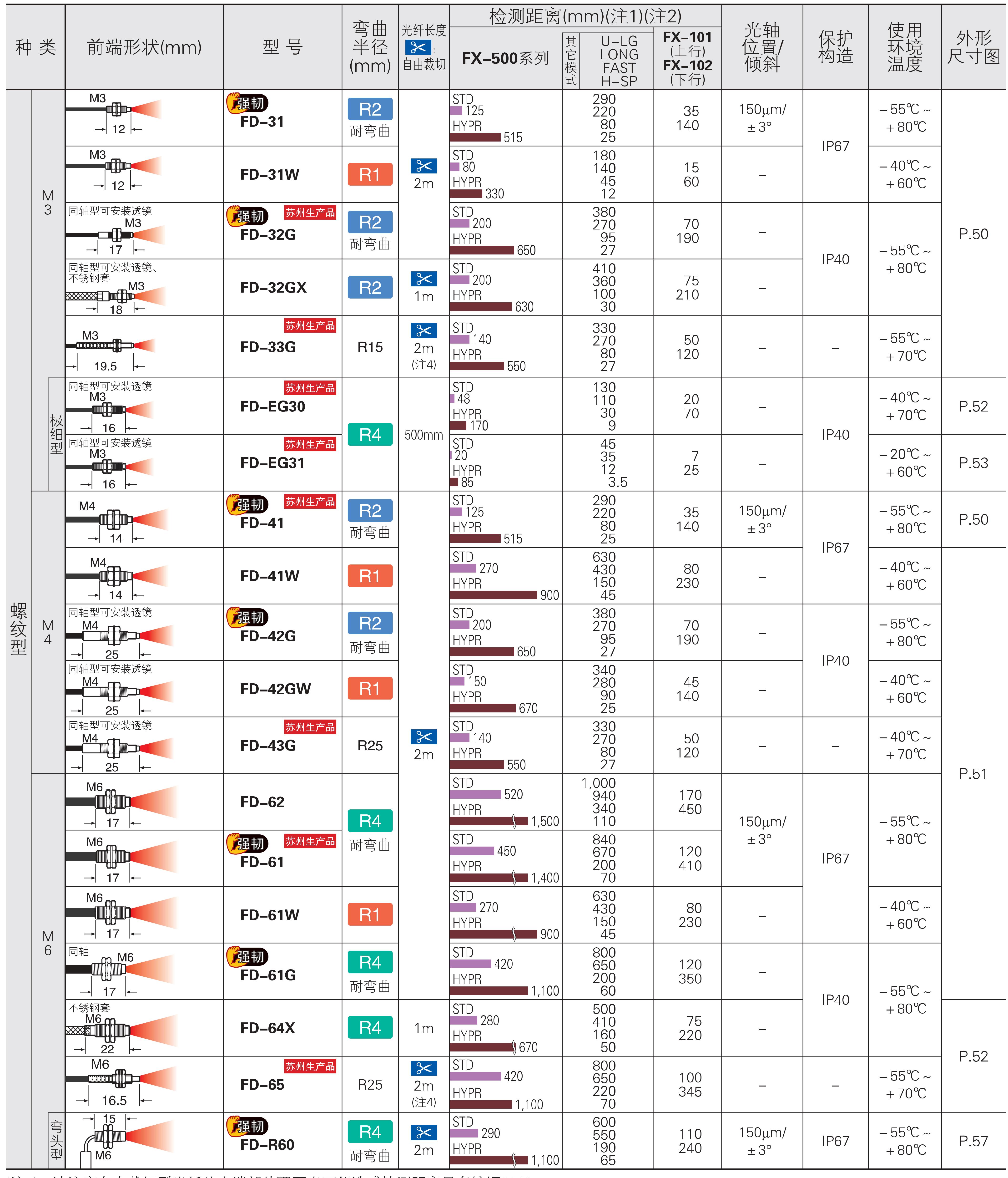

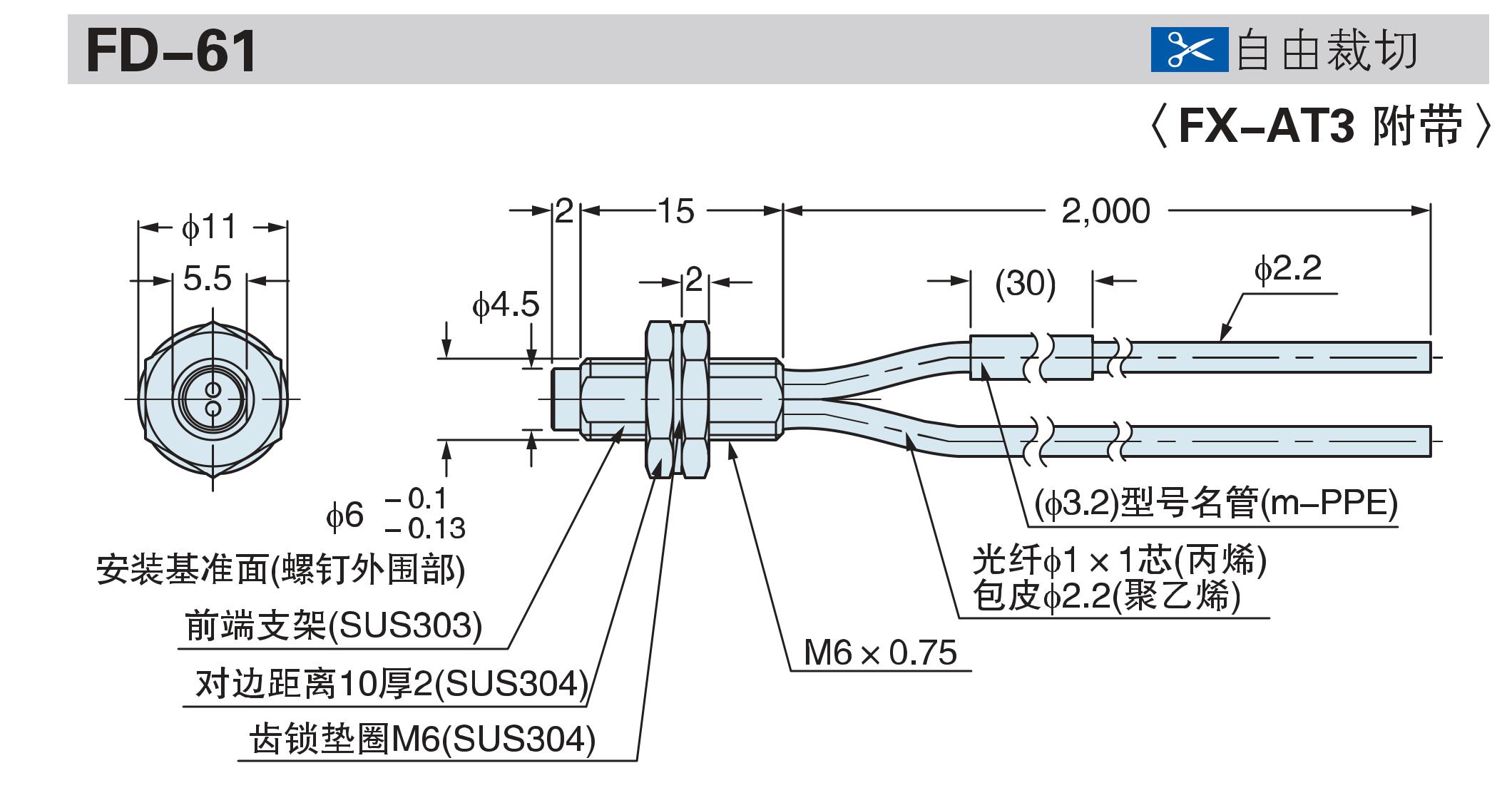

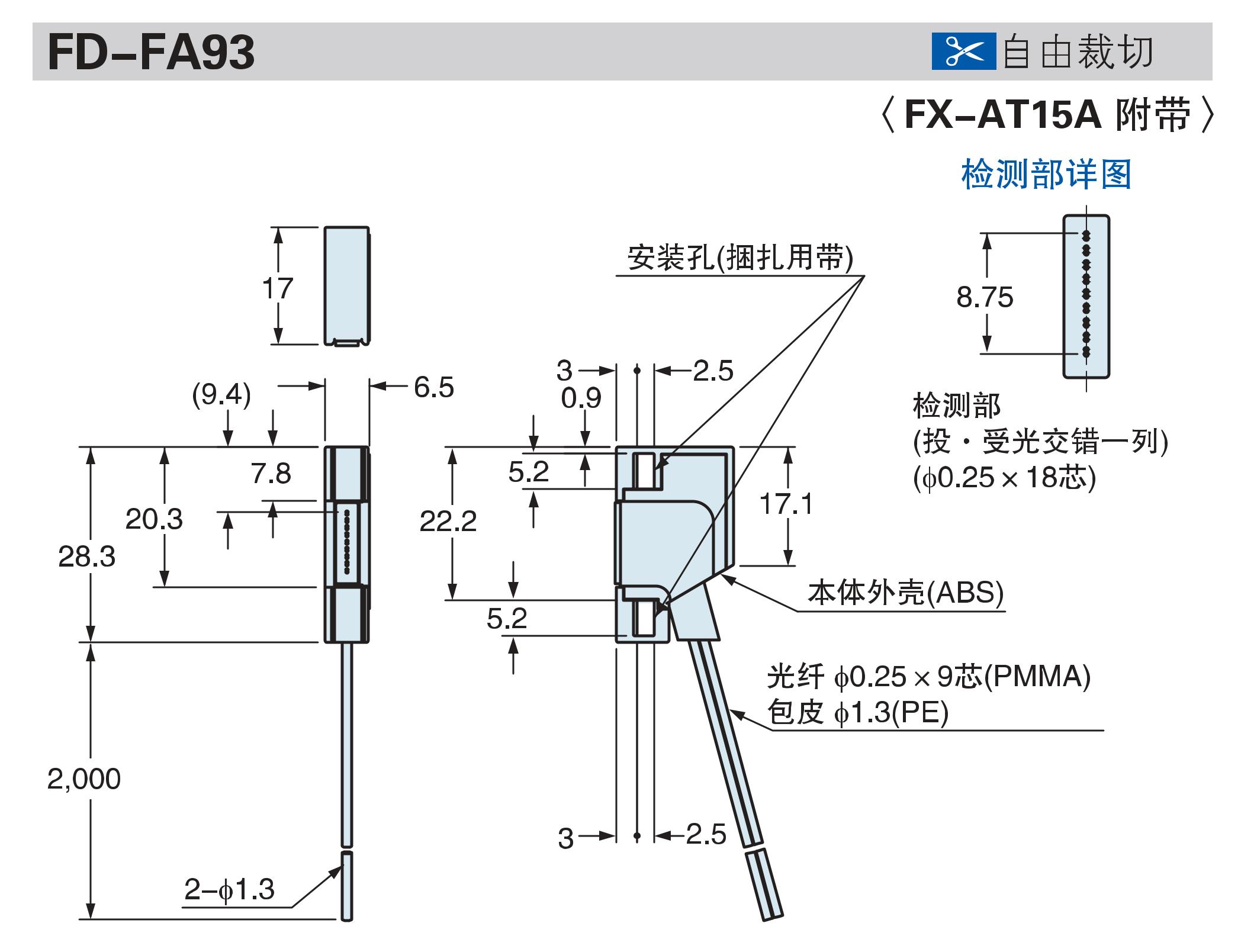

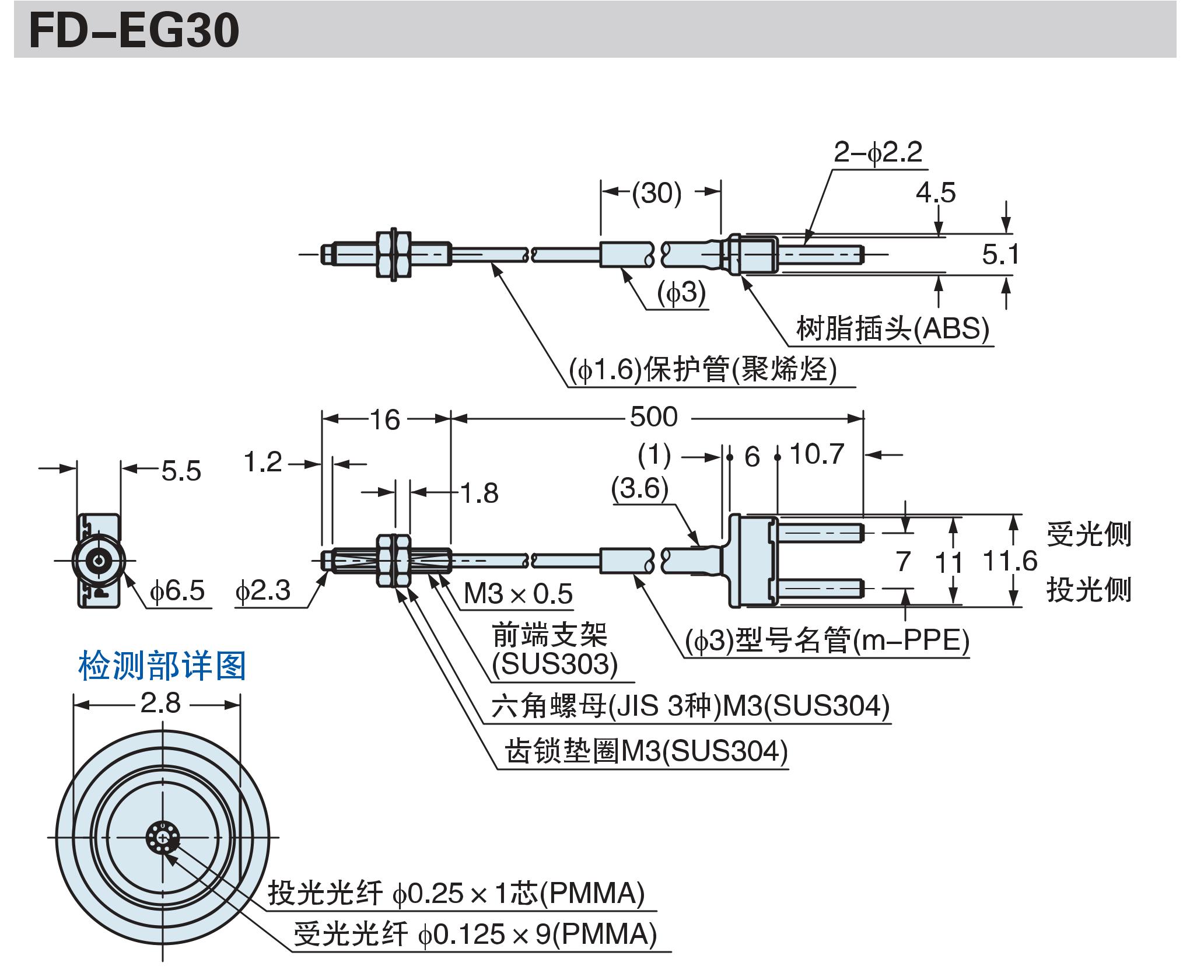

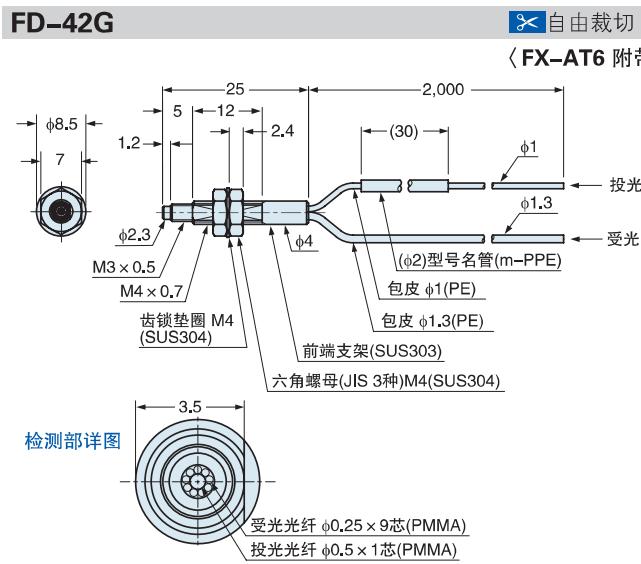

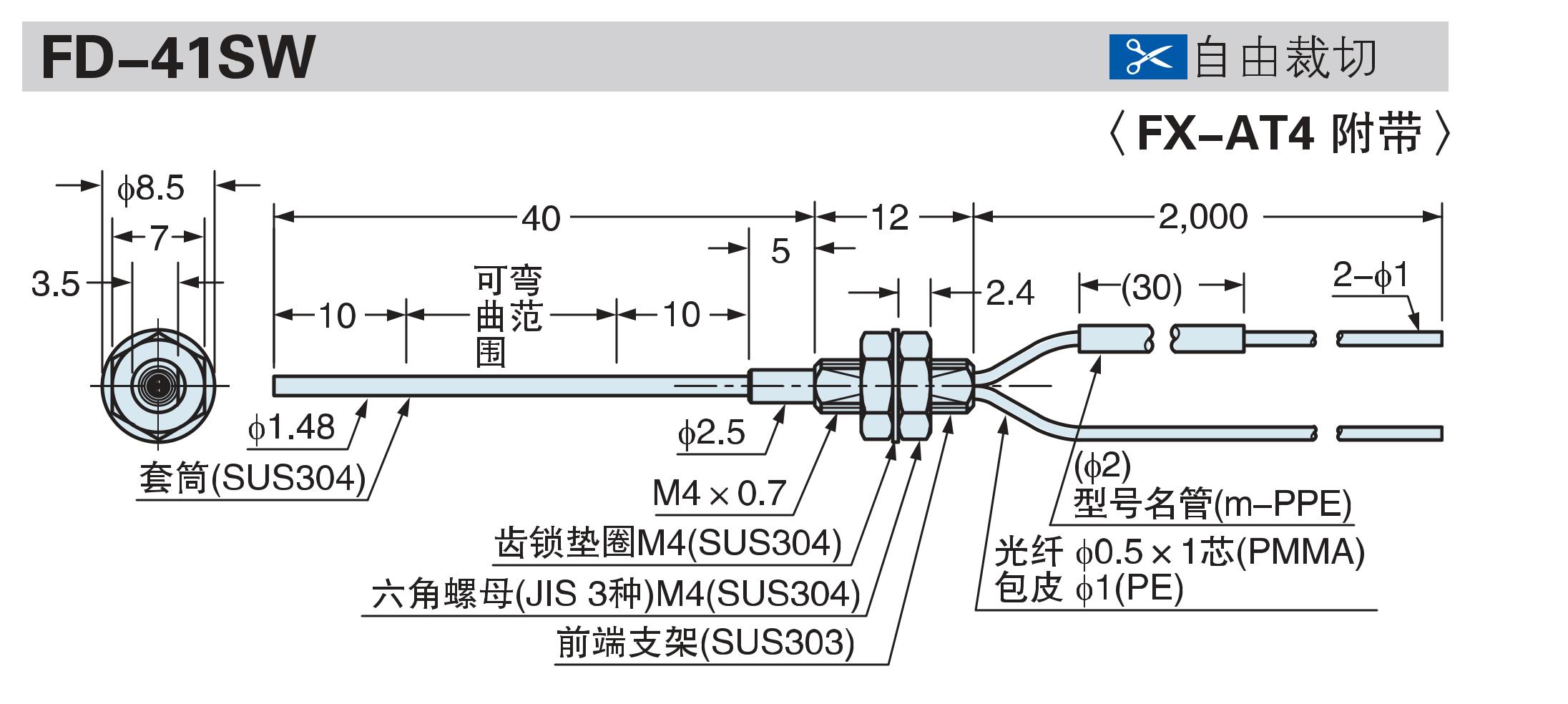

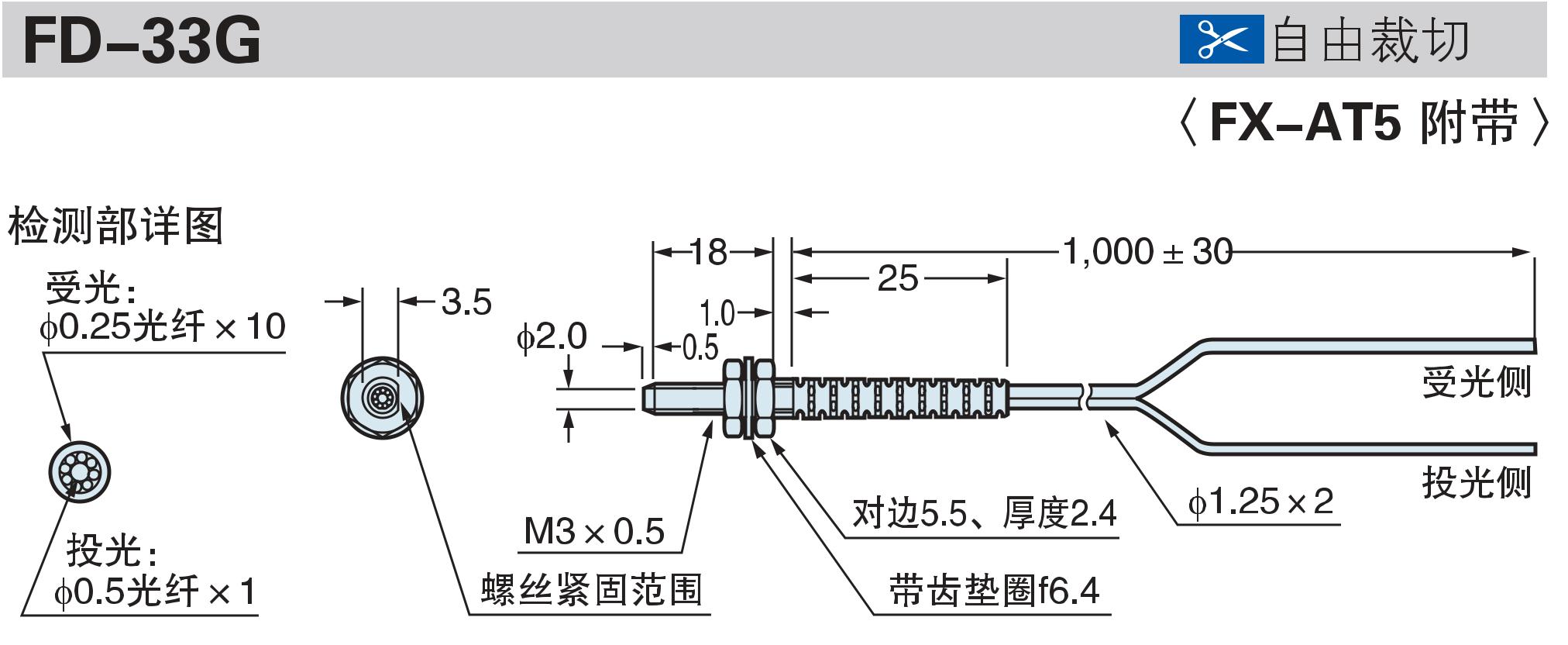

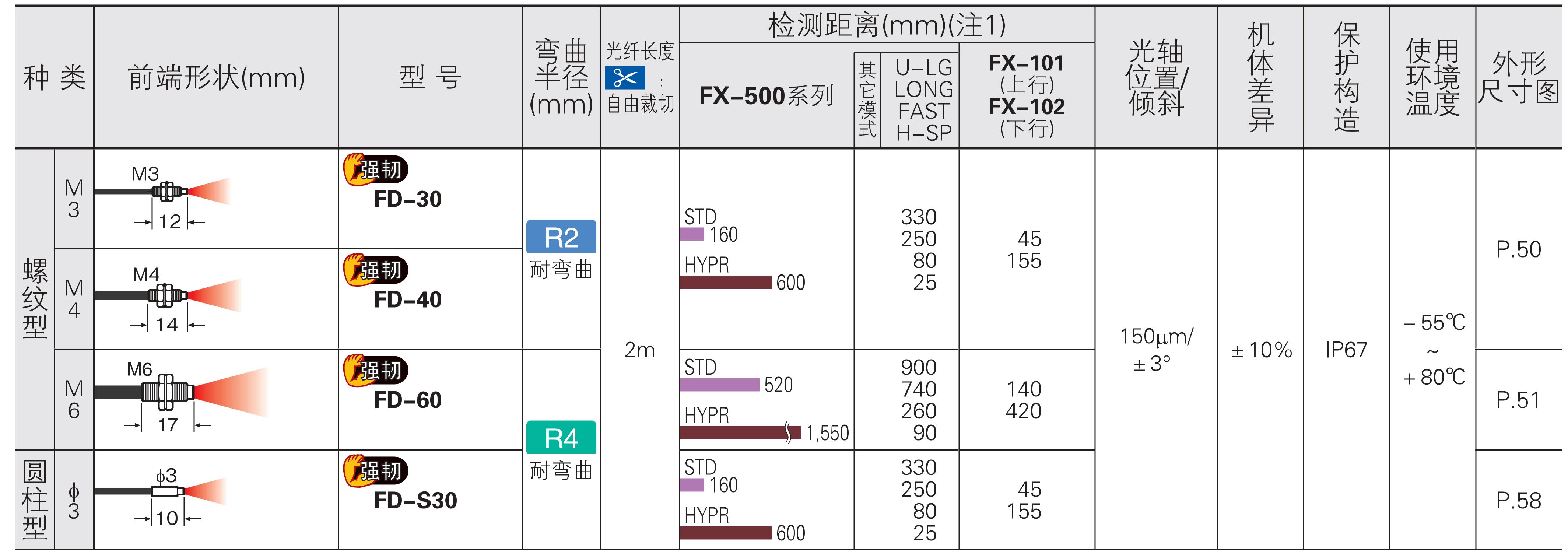

FD反射螺纹型光纤传感器
超出想象的强韧光纤崭新登场！
使用螺母安装的标准型光纤。弯曲性能大幅上升， 同时实现高性价比
与放大器FX-500系列组合后，光纤的光量稳定性优异，便于数字管理。

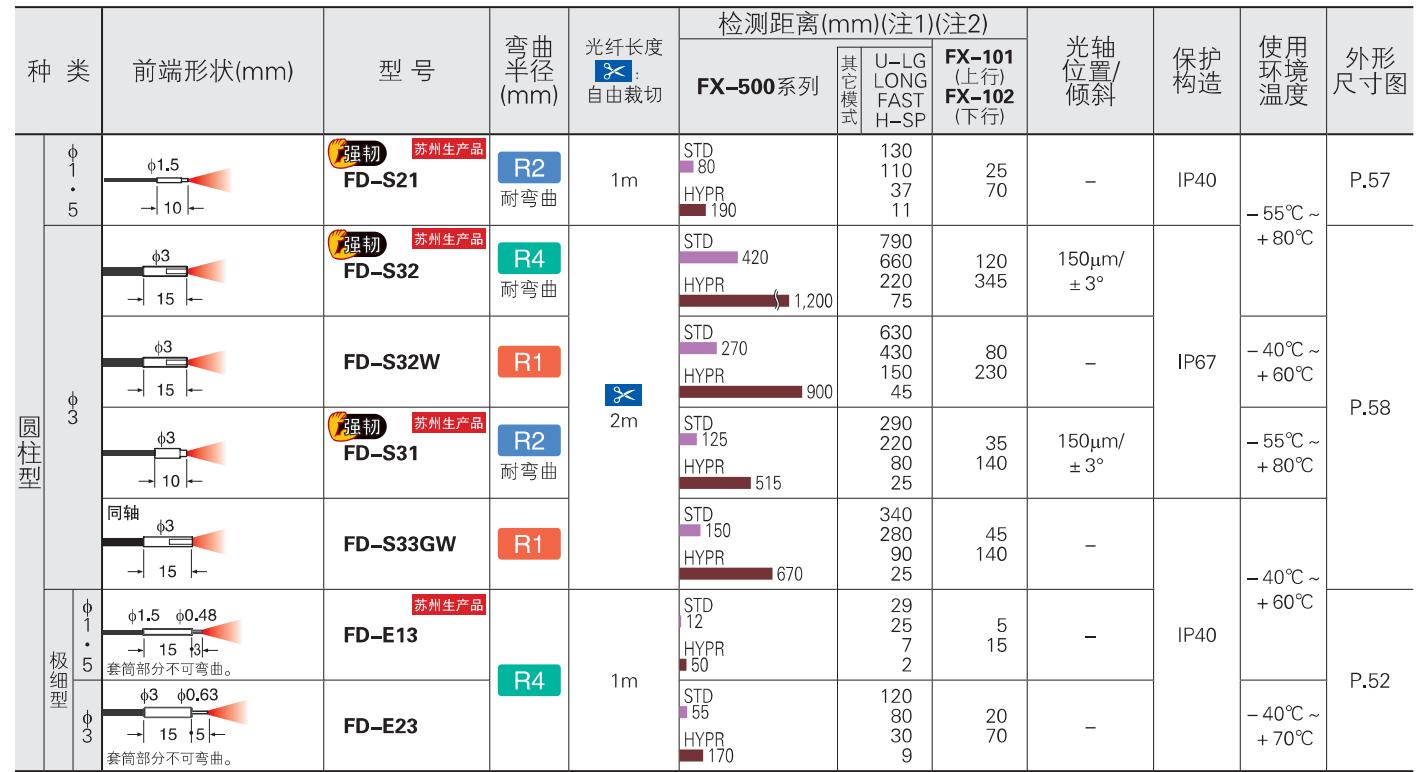

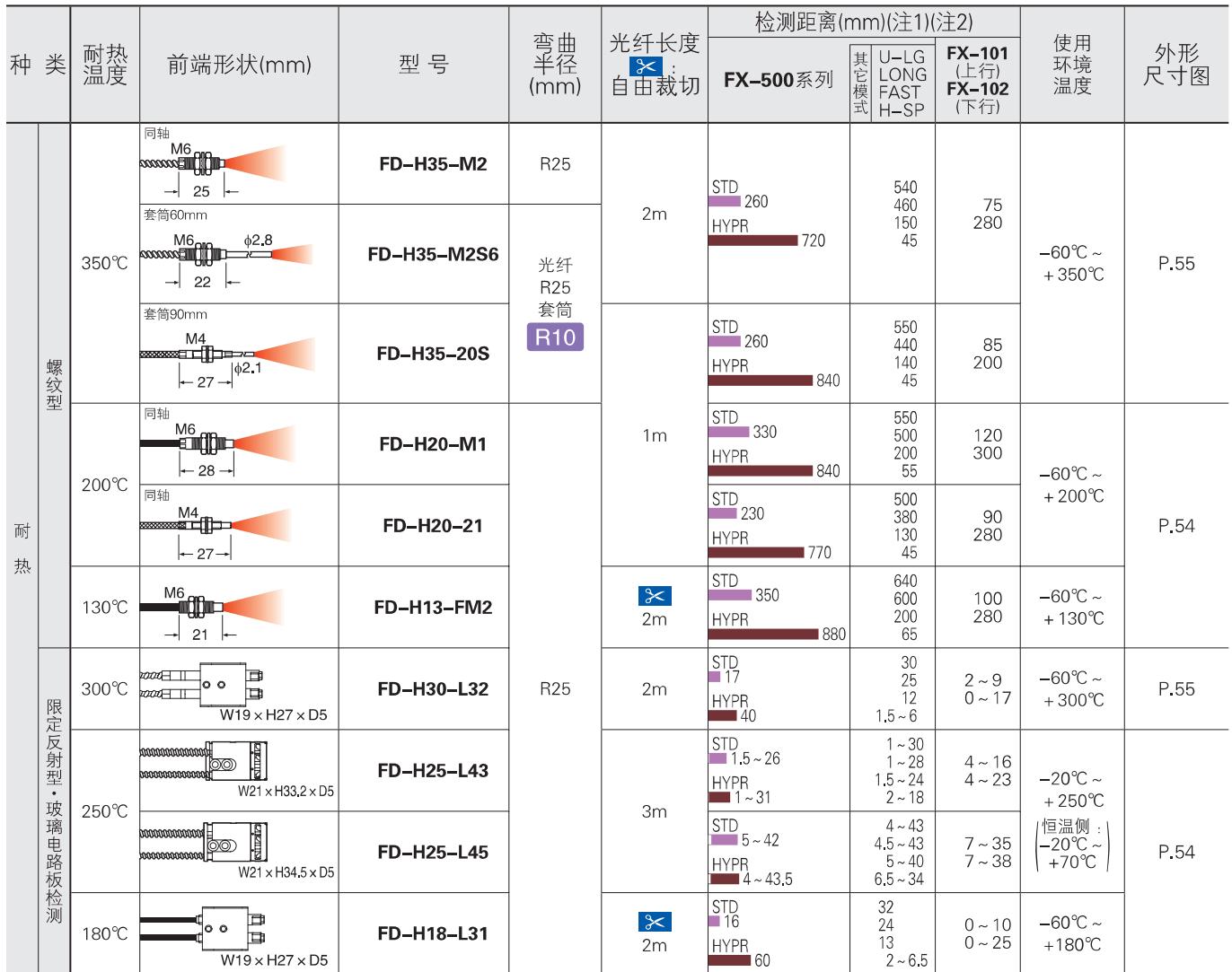

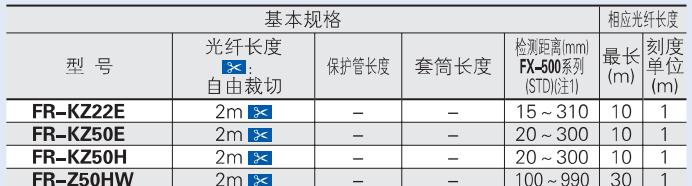

反射型

(注1):检测距高是相对于透明玻璃电路板100mmx100mm x10.7mm(FD-L32H:相对于R端面、FD-L21及FD-L21W:相对于t2mmllFD-L20H:相对于
白色无光泽纸、FD-L10:相对于硅品片100mmx100mm]的数值。
(注2):请注意自由裁切型光纤的末端部处理可能造成检测距离最多缩短20%。

兼具不折断(弯曲半径:R10mm、反复弯曲:180°)、可弯曲(弯曲半径:R4mm以下)性能的光纤。

(注1):检测距离是相对于白色无光泽纸(FD-H30-L32、FD-H18-L31:相对于玻璃电路板50mmx50mm,FD-H25-L43、FD-H25-L45:相对于透明玻璃电路板100mmx100mmxt0.7mmi的数值。
(注2):请注意自由裁切型光纤的末端部处理可能造成检测距离最多縮短20%。

注1):从插入放大器一侧的端部表面至1,000mm的这段距离为可进行裁切的范围。
(注2):备有防止液体渗入用接头、保护管延长用接头、光纤安装用接头。详情请参阅下页。

兼具不折断(弯曲半径:R10mm、反复弯曲:180°)、可弯曲(弯曲半径:R4mm以下)性能的光纤。

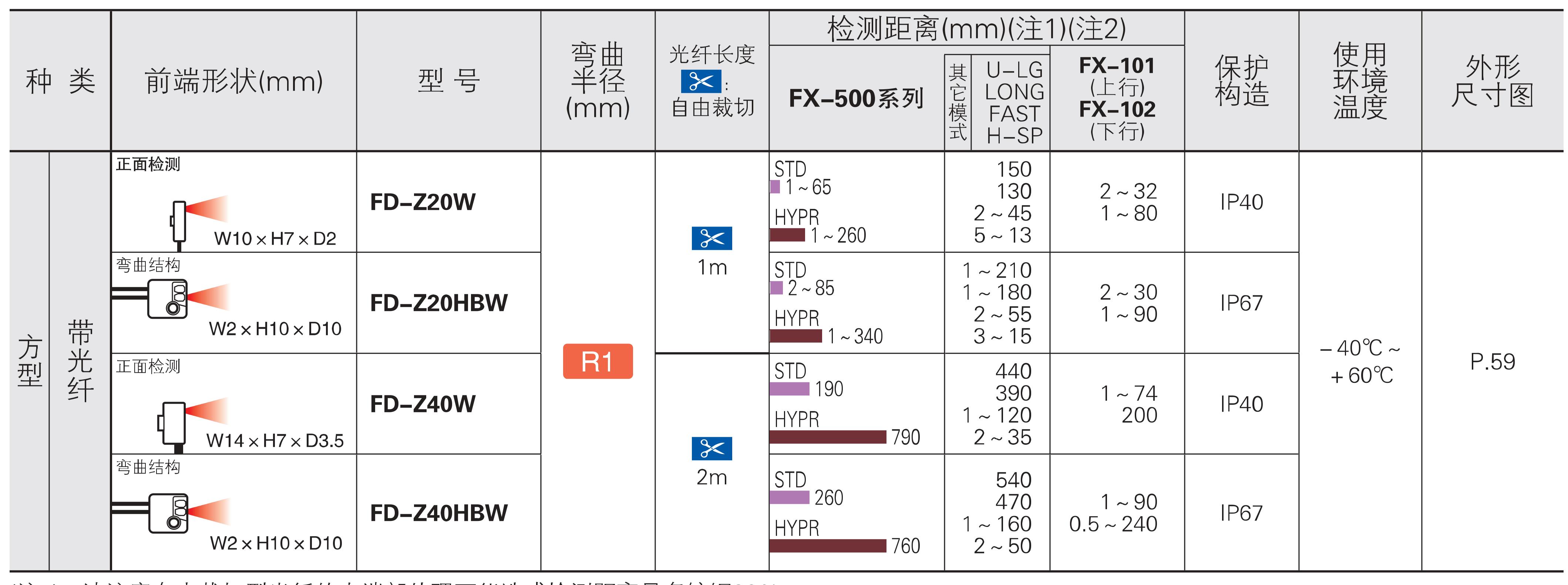

反射型

（注1）：检测距离是相对于白色无光泽纸的数值。

反射型

(注1)：请注意自由裁切型光纤的末端部处理不当可能造成检测距离最多缩短 $20\%$ 0(注2)：检测距离是相对于白色无光泽纸的数量。(注3)：距放大器插入侧端面最大700mm处为可裁切范围。(注4)：裁切光纤请使用光纤裁切器FX-CT1（头售）。

反射型

(注1)：请注意自由裁切型光纤的末端部处理不当可能造成检测距离最多缩短 $20\%$ 0(注2)：检测距离是相对于白色无光泽纸的数值。(注3）：光纤部分具有耐油性。

反射型

（注1）：请注意自由裁切型光纤的末端部处理可能造成检测距离最多缩短 $20\%$ 0（注2）：检测距离是相对于白色无光泽纸的数值。

反射型

（注1）：请注意自由裁切型光纤的末端部处理可能造成检测距离最多缩短 $20\%$ 0（注2）：检测距离是相对于白色无光泽纸的数值。

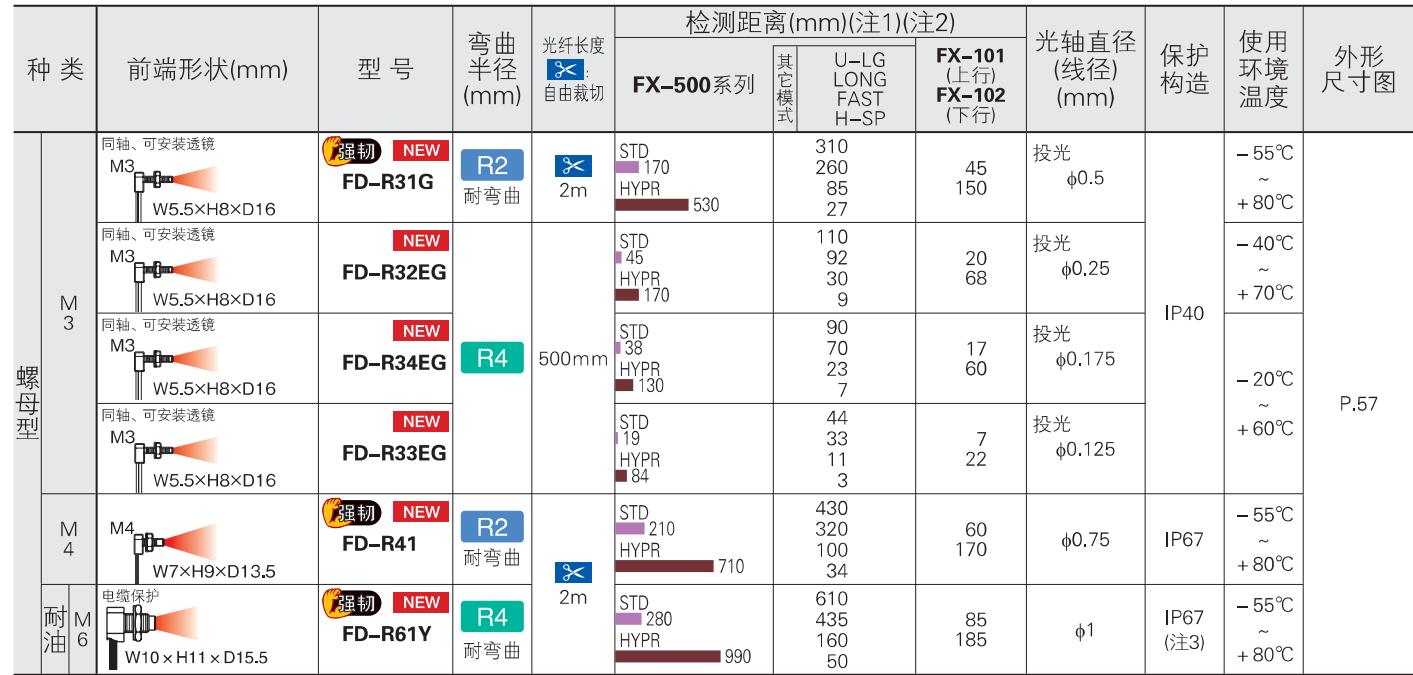

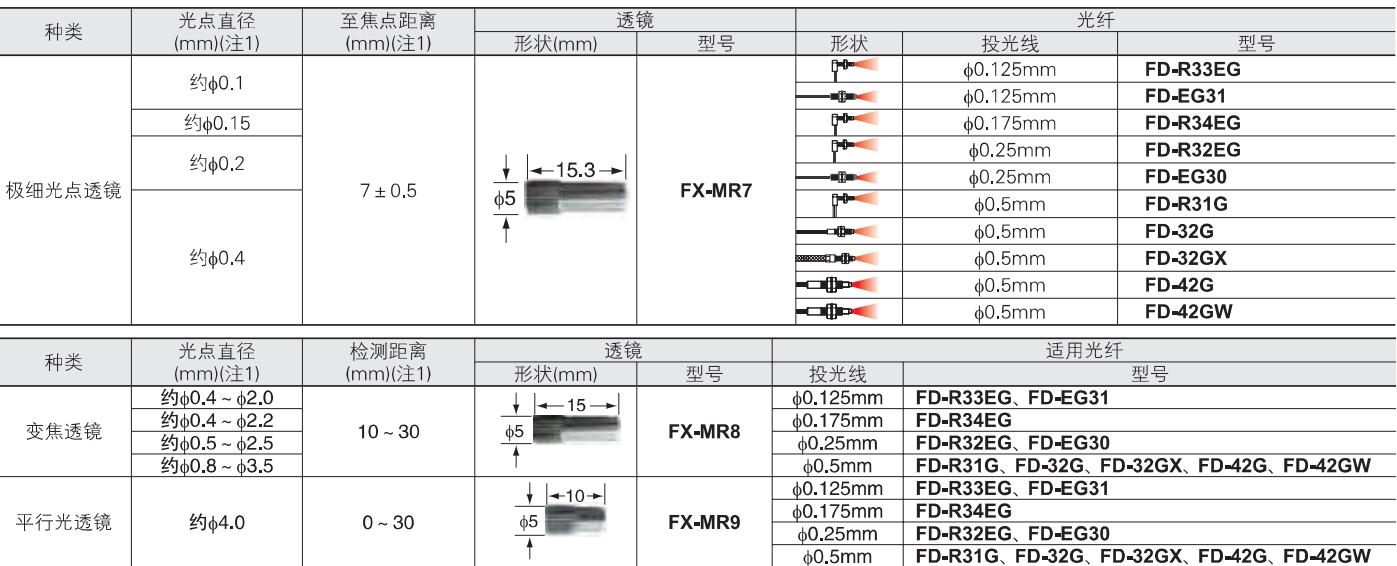

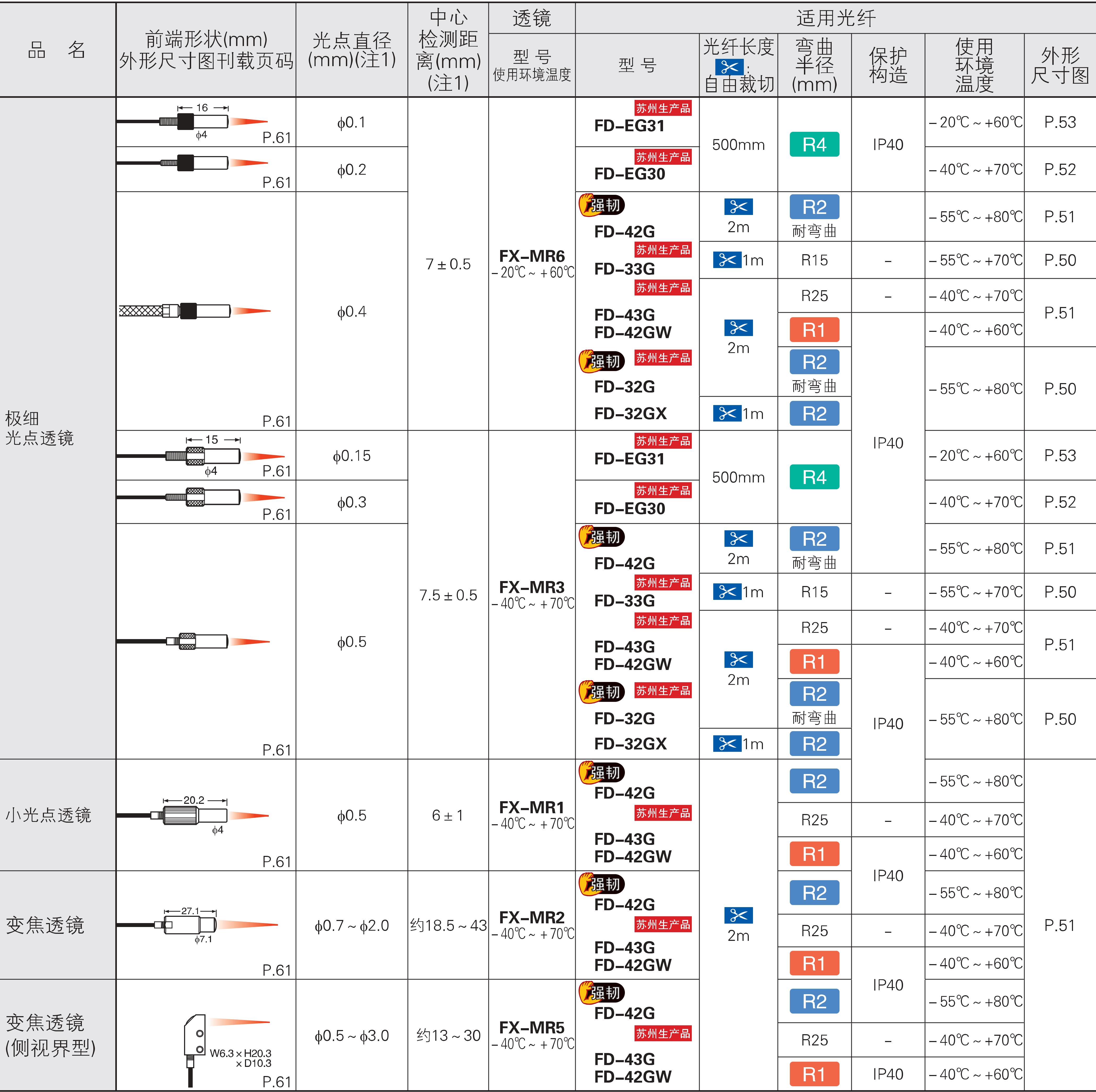

高精度光纤&光点透镜

螺母型M3·反射型光纤&光点透镜

(注1)：光点直径和中心检测距离是使用适用放大器FX-500/FX-100系列时的值。弹制：兼具不折断（弯曲半径： $\mathsf{R10mm}$ 、反复弯曲： $180^{\circ}$ ）、可弯曲（弯曲半径：R4mm以下）性能的光纤。

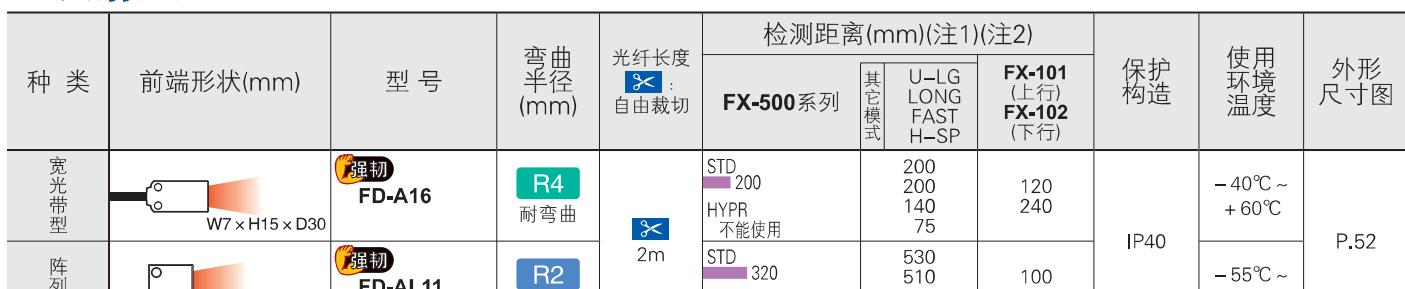

反射型

注1:请注意自由藏切型光纤的末端部处理可能造成检测距离最多咖短20%。
注2:检测距离是相对于白色无光泽纸的数值。

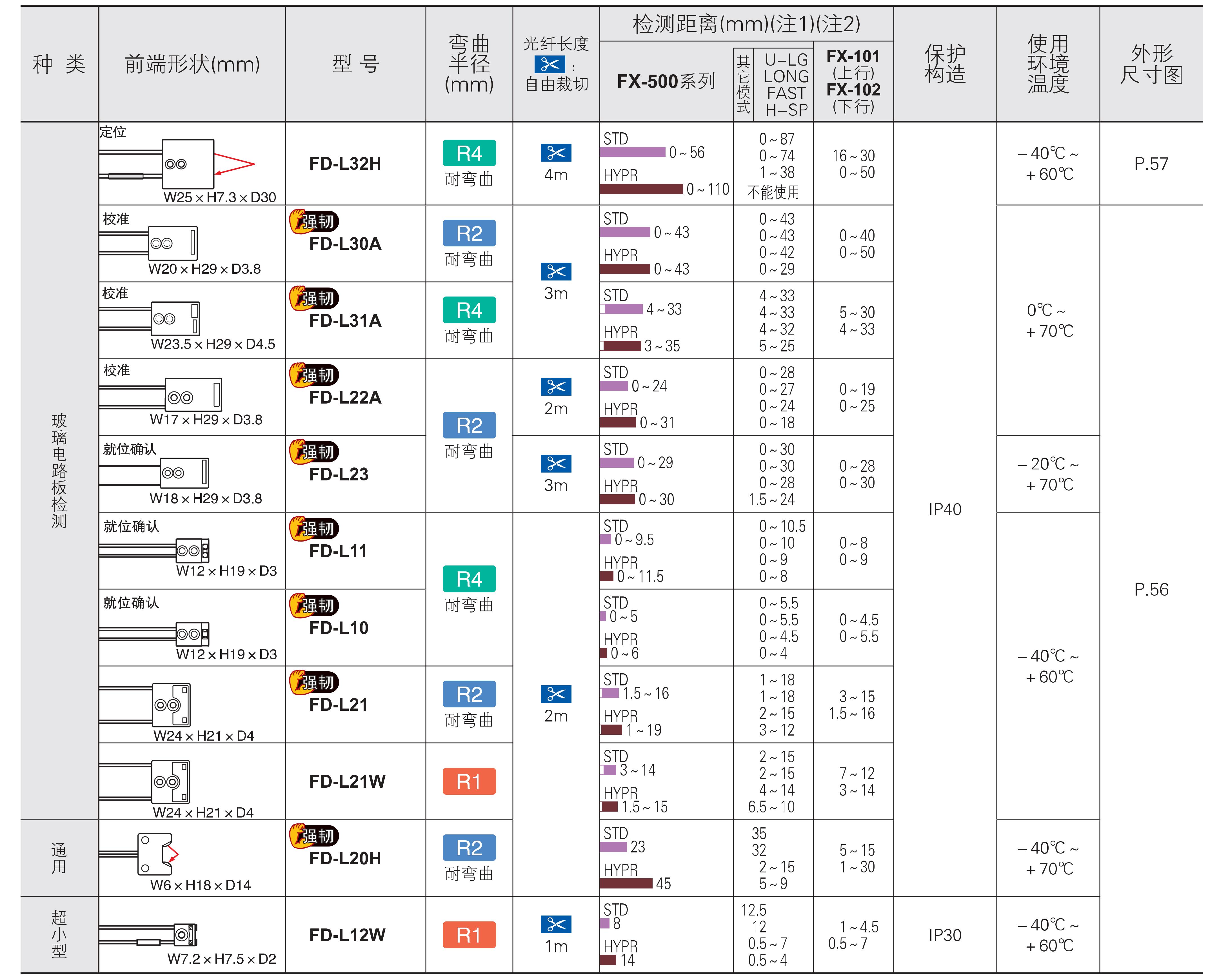

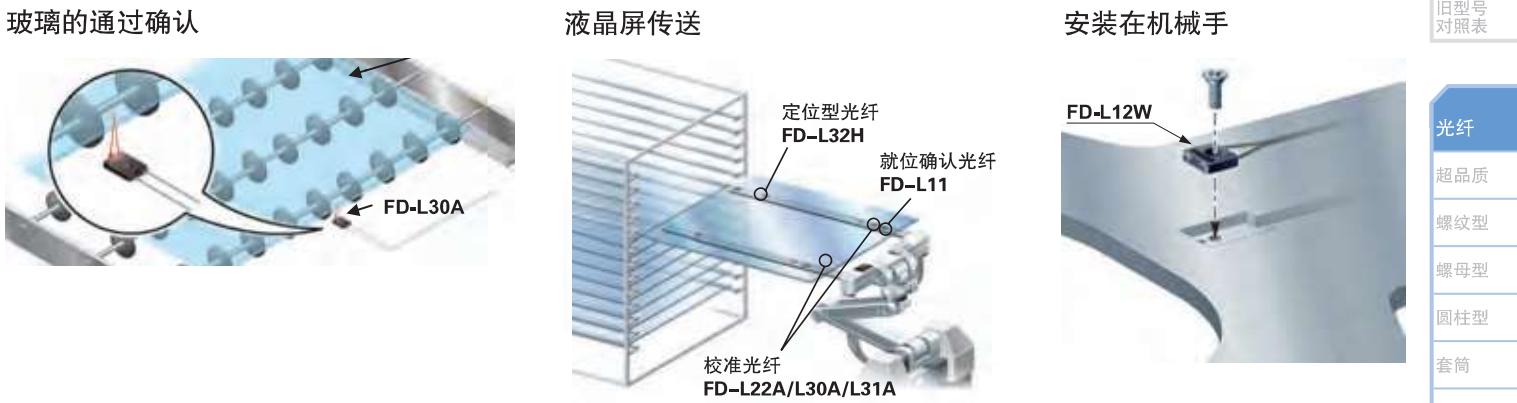

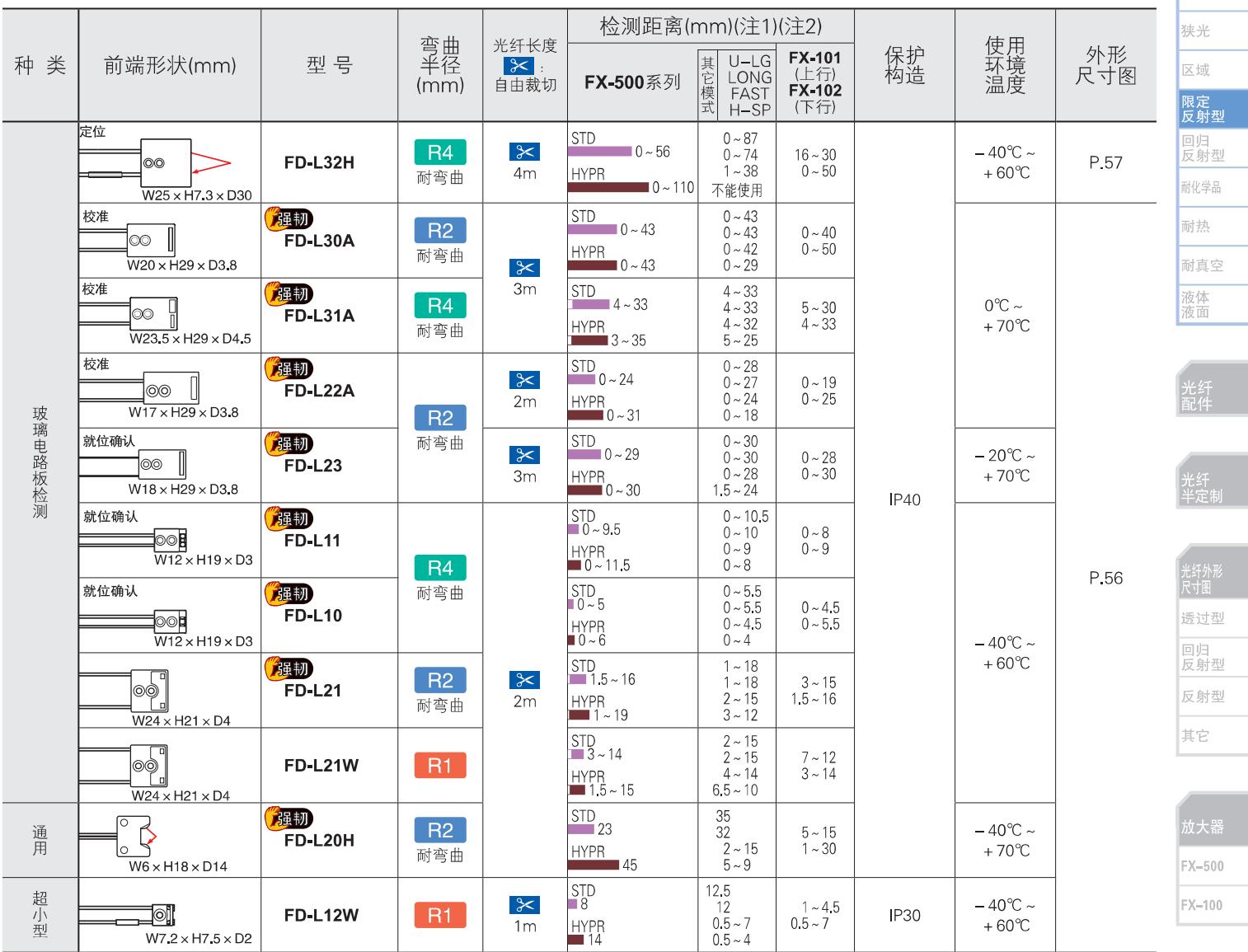

限定反射型

反射型

(注1）：检测距离是相对于透明玻璃电感格 $100mmimes 100mmimes 10.7mm$ （FD-L32H：相对于R端面、FD-L21及FD-L21W：相对于t2mm）[FD-L20H：相对于白色无光洋纸、FD-L10：相对于硅晶片 $100mmimes 100mm$ 的数值。（注2）：请注意自由裁切型光纤的末端部处理可能造成检测距离最多缩短 $20\%$ 0

反射型

注1）：检测距离是相对于白色无光泽纸（FD-H30-L32、FD-H18-L31：相对于玻璃电路板 $50mmimes 50mm$ ，FD-H25-L43、FD-H25-L45：相对于透明玻璃电路板 $100mmimes 100mmimes 10.7mm$ 的数值。注2）：请注意自由裁切型光纤的末端部处理可能造成检测距离最多缩短 $20\%$ 0

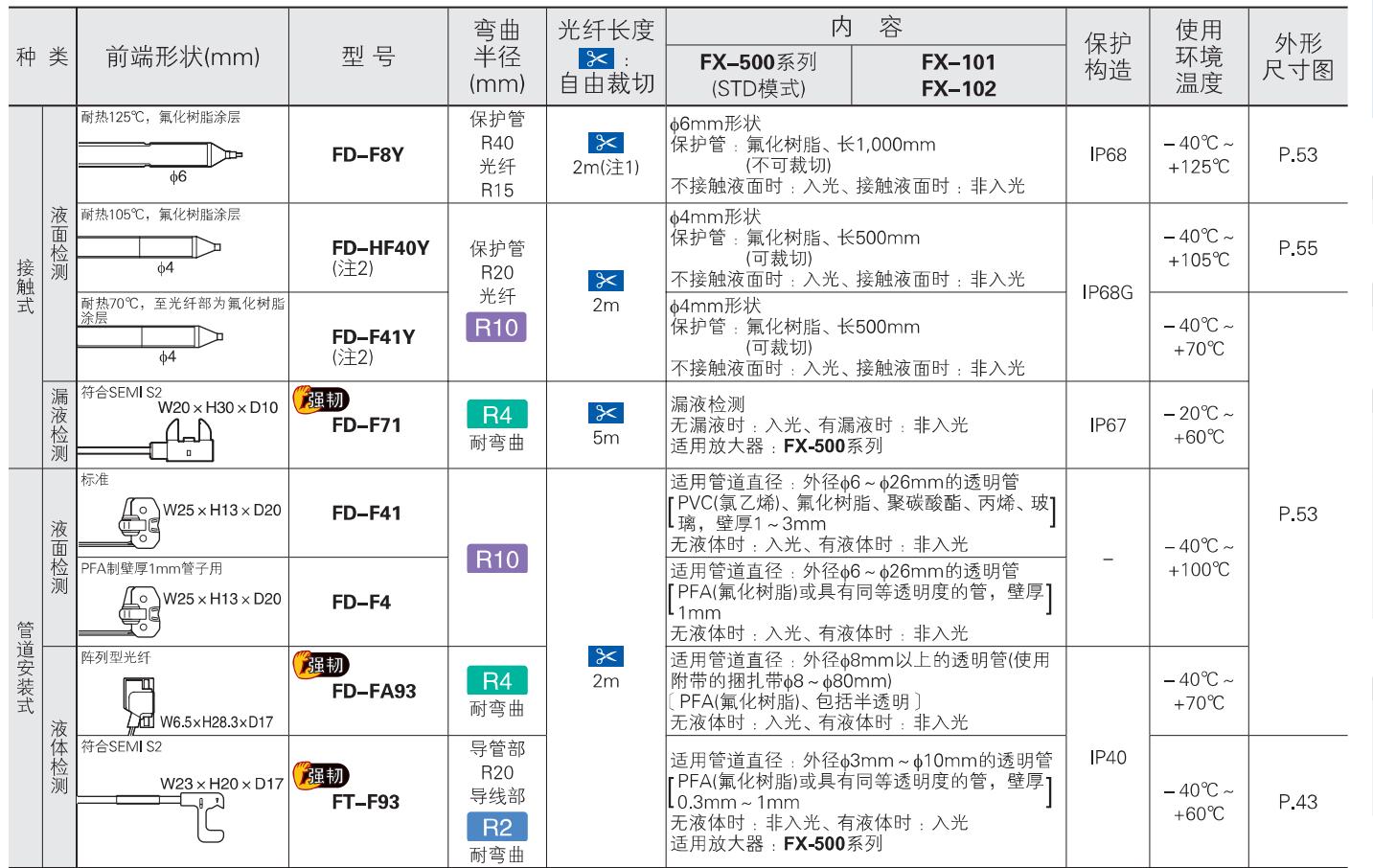

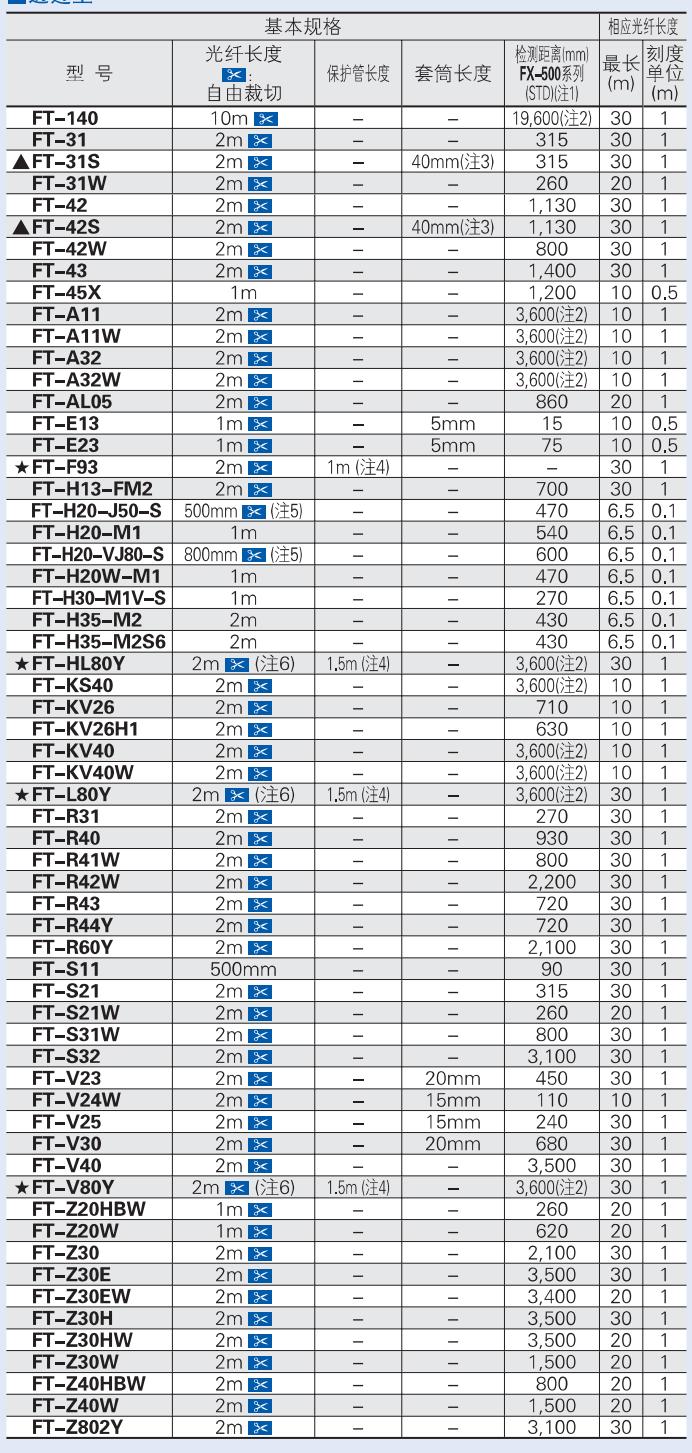

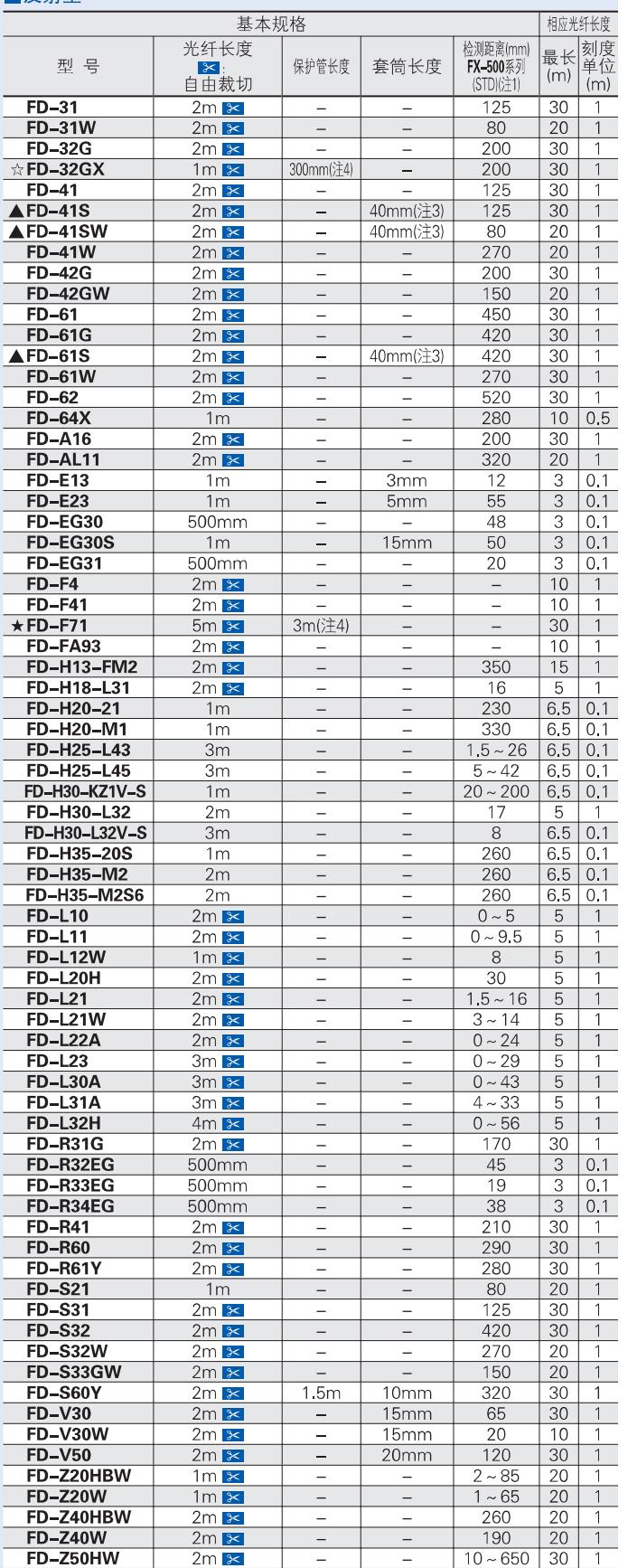

光纤配件（另售）

（注1）：从插入放大器一侧的端部表面至1，000mm的这段距离为可进行裁切的范围。（注2）：备有防止液体渗入用接头、保护管延长用接头、光纤安装用接头。详情请参阅下页。
