顶料组件(气缸直径40mm)

型号

加入一个过滤条件后显示相应的商品型号

想了解价格和发货日?先请登录公司会员,然后点击进入商品详细页面,确定型号后即可查看!了解更多

顶料组件(气缸直径40mm):相关图像


顶料组件(气缸直径40mm):相关图像

顶料组件(气缸直径40mm):相关图像材质SS400相当


■构成零件表
No.名称数量材质、备注
顶料板1SS400 相当
安装底板1SS400 相当
导套2FC250 自润滑加工
导向杆2S45C HRC50~60
连接块1SS400 相当
垫块1SS400 相当
缓冲块2聚氨酯
气缸1AIRTAC制
螺母1M20
螺母2M24
内六角螺栓4M6
内六角螺栓4M12×35
平垫圈1M20用
弹簧垫片2M24用
内六角螺栓2M8×30

顶料行程ST102030405060708090100110120130140150
固定块高度H403020104030201040302010
气缸行程50100150

顶料行程ST160170180190200210220230240250
固定块高度H4030201040302010
气缸行程200250
型号
HAMMD40-[10-250/10]
HAMMG40-10
HAMMG40-20
HAMMG40-30
HAMMG40-40
型号数量折扣一般
发货日
T(固定块厚度)
(mm)
ST(顶料行程)
(mm)
21天 -10 ~ 250
21天 10-
21天 20-
21天 30-
21天 40-

Loading...

  1. 1

规格表

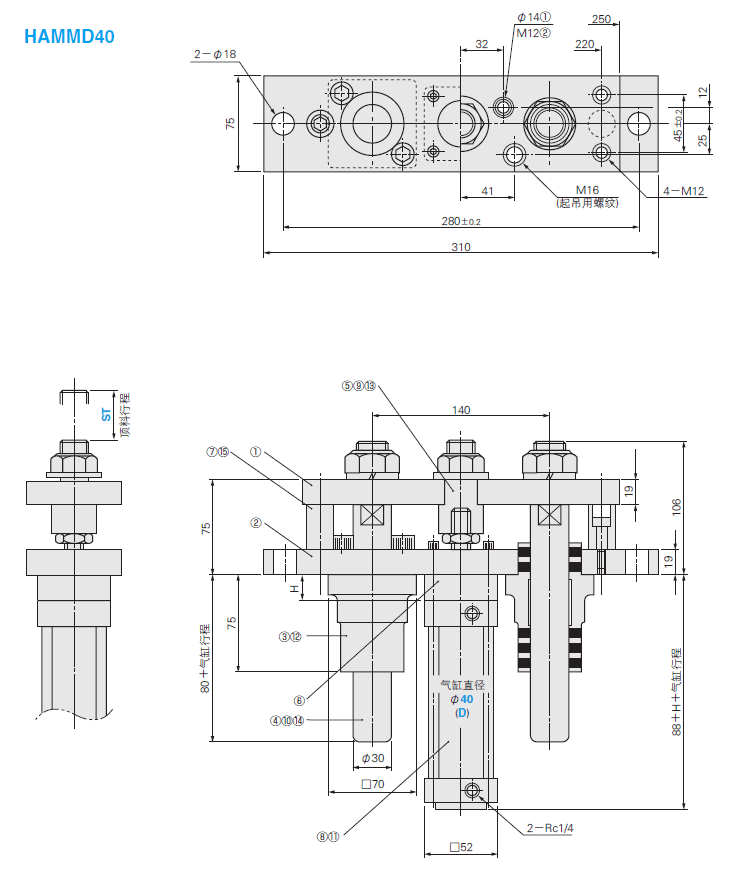

顶料组件(气缸直径40mm):相关图像

·规格表

Catalog No.

气缸直径 (D)顶料行程ST
指定单位10mm
HAMMD4010~ 50
60~100
110~150
160~200
210~250

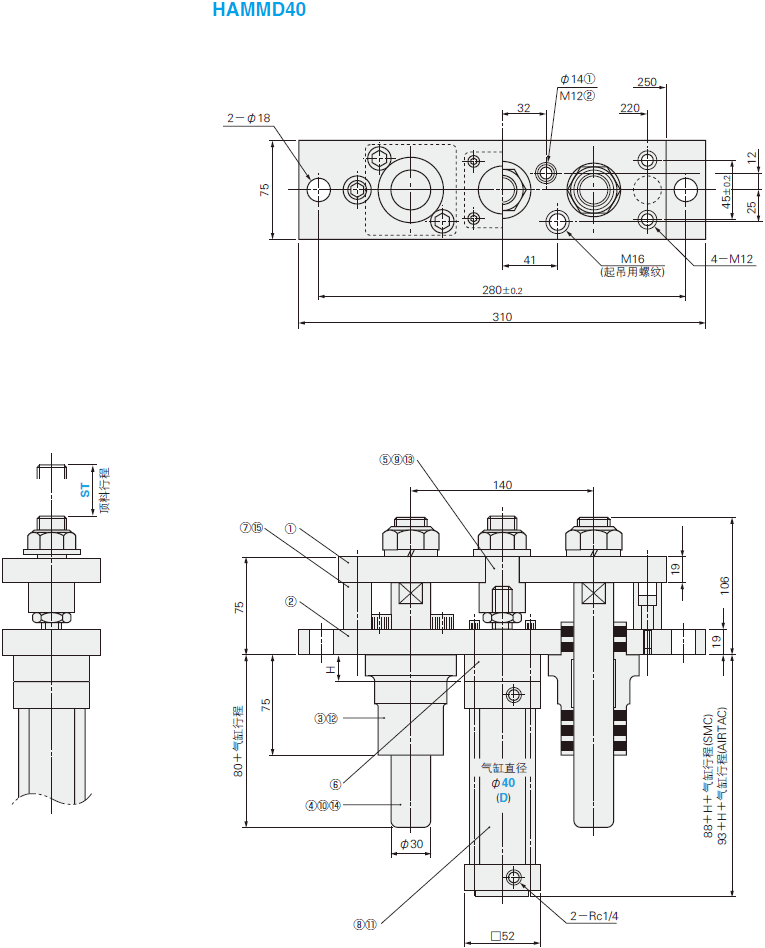

顶料组件(气缸直径40mm):相关图像

·规格表

Catalog No.

(D)T
HAMMG4010
20
30
40

交货期

·HAMMD
顶料组件(气缸直径40mm):相关图像

·HAMMG

数量≥11时,请另询交货期。

发货需要天数点击此处

概述・特性

・气缸的实际输出
  气压500kPa
  约600×0.7=420N

使用例

顶料组件(气缸直径40mm):相关图像

追加工

顶料组件(气缸直径40mm):相关图像


基本情报

气缸内径(mm) 40 品牌 MISUMI
