〔技术计算〕单轴驱动器的选型方法1
选择单轴驱动器LX时，请使用技术计算软件。
http://fawos.misumi.jp/FA_WEB/unit/web/misumi_LX_chs.html（免费）

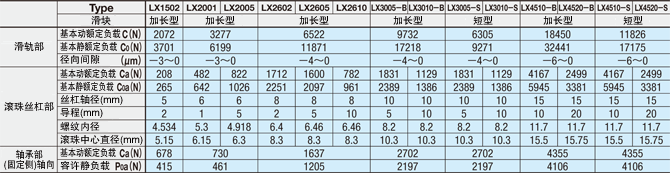

- ■额定负载（表1）
-
- ＊滑轨部的额定负载为每个滑块的额定负载。
＊实际计算寿命时，请使用技术计算软件。

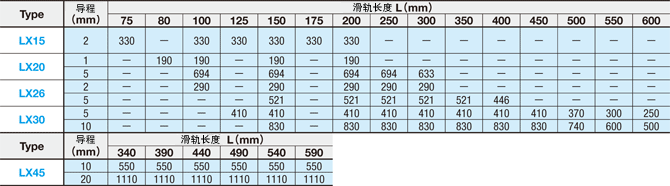

- ■最高移动速度（表2）
-
- ＊表中的值是根据滚珠丝杠的危险速度和DN值算得的参考值。
请注意，该值并非考虑到马达转速和运行条件等因素的保证值。
.- 分别计算LX驱动器滑轨部、滚珠丝杠及支撑轴承的寿命，
并将该结果的最小值定为驱动器的寿命。
- 负载重量：
- W kg
- 行程
- Ls mm
- 加速度：
- a mm/s2
- 最高速度：
- v mm/s
- 重力加速度：
- g＝9.81m/s2
- 姿态
- 水平

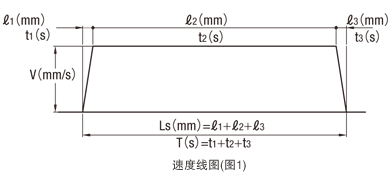

- 速度线图：
- （图1）

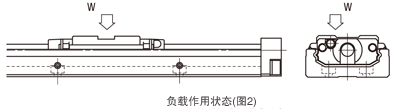

- 负载作用状态：
- （图2）
选型- 根据负载质量W（kg）、最高速度V（mm/s）选择临时型号。接着，通过加速度、最高速度及行程编制速度线图。可编制该速度线图的条件是选型计算的基础。
寿命计算范例- 对作用于LX驱动器滑轨部的负载作用状态（图2）进行研讨，然后将各负载代入下式（带单螺帽的滑块规格为
式、带双螺帽的滑块规格为
式）中，求出等效负载Fe。
等效负载
- ■单滑块时
- ■双滑块时
- Fe ：
- 等效负载
- FH ：
- 作用于滑块的水平方向负载
- FV ：
- 作用于滑块的上下方向负载
- Ma ：
- 作用于滑块的上下摆动方向力矩
- Mb ：
- 作用于滑块的左右摆动方向力矩
- Mc ：
- 作用于滑块的侧向滚动方向力矩
- Kp ：
- 相对于上下摆动方向力矩的同等效系数
- Ky ：
- 相对于左右摇动方向力矩的同等效系数
- Kr ：
- 相对于侧向滚动方向力矩的同等效系数
- YH,YV,Yp,YY,YR ：
- 1.0或0.5
在承受力矩负载的同时使用时，请乘以表3中的滑轨部力矩等效系数，计算负载。
在计算等效负载Fe的式1和式2中，将FH、FV、KpMa、KyMb、KrMc中的最大值设为1.0，其余均设为0.5
在计算等效负载Fe的式1和式2中，将FH、FV、KpMa、KyMb、KrMc中的最大值设为1.0，其余均设为0.5
平均负载
- LX驱动器的Ma、Mb随着加、减速而波动。因此，可通过
式求出平均负载Fm。
- Fm：
- 变动负载的平均负载（N）
- LS：
- 总移动距离（km）
滑轨部寿命
- 通过
式求出LX驱动器滑轨部的寿命。
- L：
- 滑轨部寿命（Km）
- La：
- 移动距离（Km）
- fw：
- 负载系数
- C：
- 滑轨部的基本动额定负载（N）
- 行程长度和每分钟往返次数为恒定值时，寿命时间可通过
求出。
- Lh：
- 寿命时间（h）
- Ls：
- 行程（mm）
- n1：
- 每分钟往返次数
滚珠丝杠部·支持部寿命
- 通过施加于轴向的负载求出平均负载。滚珠丝杠和支持部的寿命均可通过
式计算。
- Lr：
- 滚珠丝杠部寿命（km）
- L：
- 滚珠丝杠的螺距（mm）
- fw：
- 负载系数
- Ca：
- 丝杠部·支持部的基本动额定负载（N）
