简易自动化讲座

滑动导轨的直线滑动精度，也基本等同于导轨导向直线运动导块(滑块)的精度。但是导轨的精度直接受固定安装面形状的影响。因此为了确保导轨精度，就必须充分保证安装面的直线度・平行度等精度要求。在此对滑动导轨2个安装面(导轨安装面、滑块安装面)的设计要点进行说明。

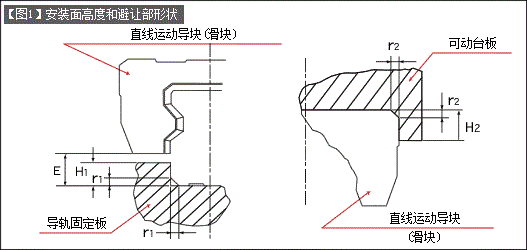

（1）2个安装面的基准面高度和避让部(角部)形状(参考【图1】)

　要将导轨和滑块精确对齐固定到各自安装面，安装面的角部必须设定避让槽或加工为比导轨和滑块各自的C倒角尺寸更小的圆角。(参考【表1】)。

【表1】安装面凸台部高度和避让部半径

外形参考值 (全高ｘ滑块宽度ｘ滑块长度) 避让部半径 (导轨部) r1（最大) 导轨部半径 (滑块部) r2（最大) 凸台部高度 (导轨部) H1 凸台部高度 (滑块部) H2 Ｅ 16ｘ60ｘ55（SSEBT型） 0.4 0.4 2.5 4 4 42ｘ90ｘ67（SVRZ型） 1 1 5 6 9

（2）安装面精度

　2条导轨平行安装的方法，一般是以固定于【图1】所示的安装面上的导轨作为基准，将另1条导轨在滑块预工作状态下调整固定。【图2】是将导轨安装到有2个导轨安装面的固定板上的构造事例。

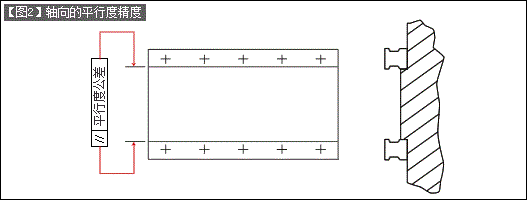

（1）轴向的平行度精度（参考【图2】）

轴向平行度公差 一般 轻预压 16ｘ60ｘ55（SSEBT型） 0.02 - 42ｘ90ｘ67（SVRZ型） 0.06 0.04

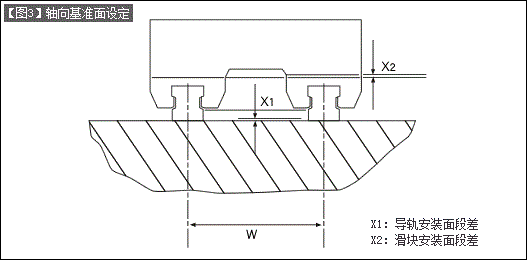

（2）轴向基准面精度(参考【图3】)

轴向基准面公差 一般 轻预压 等级公差精度(X) 0.00030W 0.00020W

X = X1（导轨安装面段差）+ X2（滑块安装面段差）

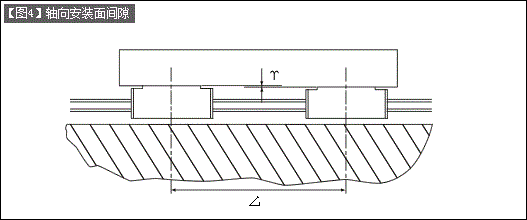

（3）轴向基准面精度(参考【图4】)

轴向安装面间隙 0.000036L

滑动导轨受以上几点安装面精度的影响、产品精度会降低；大数量循环滚珠构造有平衡其精度降低的效果，使实际精度降低值减小到原来的1/2〜1/10。

下一讲将对直线导轨安装时的注意点进行说明。
