滚珠丝杠的动作方式是，让螺帽内部的滚珠沿着滚珠丝杠的螺旋槽循环，螺帽内部滚珠的循环方式不同，滚珠丝杠的运动特性就不同。通过螺帽内滚珠的循环方法，来改变滚珠丝杠的运动特性。下面介绍一下滚珠的循环方式。

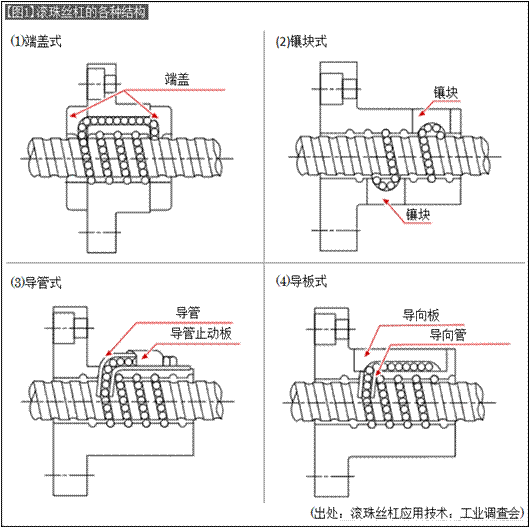

滚珠的循环方式包括以下几种。　

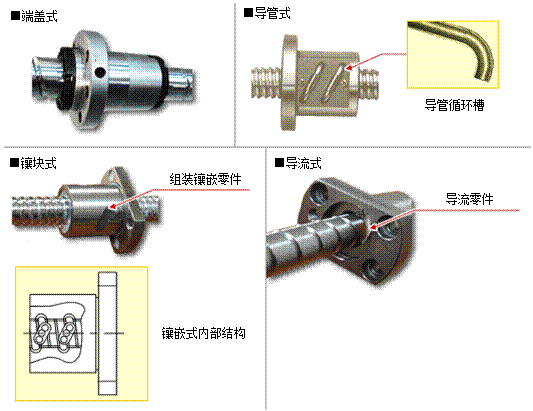

滚珠的循环方式 说明 （1） 端盖式 采用由螺帽内壁的滚珠循环槽和两侧端盖形成的循环构造，可实现高速驱动 （2） 螺旋槽式（镶块式） 将「镶块」嵌入螺帽外表面，每一镶块需横跨一个导程，使滚珠返回到循环轨道槽，可实现紧凑化构造设计。 （3） 导管式 将滚珠循环用成型钢管安装于螺帽体外部的构造，易于安装、适合量产，但径向尺寸较大。 （4） 导板式 可替代插管式，采用相同机能的导向板或导流板构造，适于紧凑化设计

下一讲将介绍滚珠丝杠的精度。
