简易自动化讲座

　管型导向轴在轴中心有贯穿的通孔，其特点如下。

■管型导向轴的特点

	1.	可有效利用导向轴的通孔
	2.	比相同直径的导向轴轻
	3.	需要注意的是，通孔与轴的同心度较差，不适合精度要求高的导向孔等。

　下面就各个特点介绍一些具体实例。

（1）可有效利用导向轴的通孔

（a）导向轴的冷却

・

为抑制直线运动导向轴因摩擦导致温度升高，可在管型导向轴的端部连接冷却空气管或冷却水管，向通孔中注入冷却空气或冷却水。

（b）配线、配管用导管

・

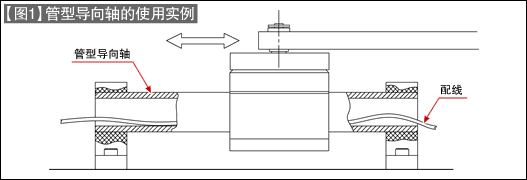

在以轴为直线运动引导装置的机构中，可作为驱动部被盖罩类遮蔽等时的马达类的配线导管及气缸用空气配管的导管使用。 ＜参阅【图1】＞

（2）比相同直径的导向轴轻

在轴做往复运动的机构中，轴的重量关系到往复运动用驱动装置（马达、气缸等）的容量选择。尽可能选择小容量的驱动装置，可以降低驱动装置的价格，实现节能，控制马达发热等。但是，与没有通孔的一般导向轴相比，管型导向轴具有滑动噪音大的缺点。

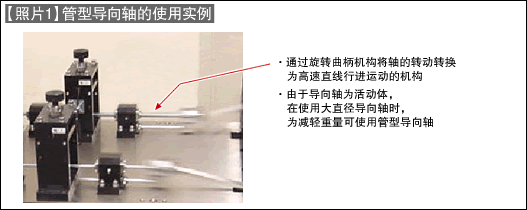

＜参阅【照片1】＞

下一讲将介绍导向轴以外的直线运动引导装置的种类。
