异形状凸模&凹模 刃口形状

型式的指定顺序 (肩型凸模)



①根据杆径公差、材质选择Type
②选择刃口形状
③选择刃口长度(S→X:短→长)
④选择凸模杆径
⑤选择凸模全长
⑥最后指定刃口尺寸

型式的指定顺序 (导正销前端R型)



①根据杆径公差、材质选择(Type)。
②选择前端长度(B)(前端长度 X>L>S)
③选择杆径(D)。
④选择全长(L)。
⑤指定刃口尺寸(P)。
⑥前端形状需为锐角时,请指定(RT=0)。

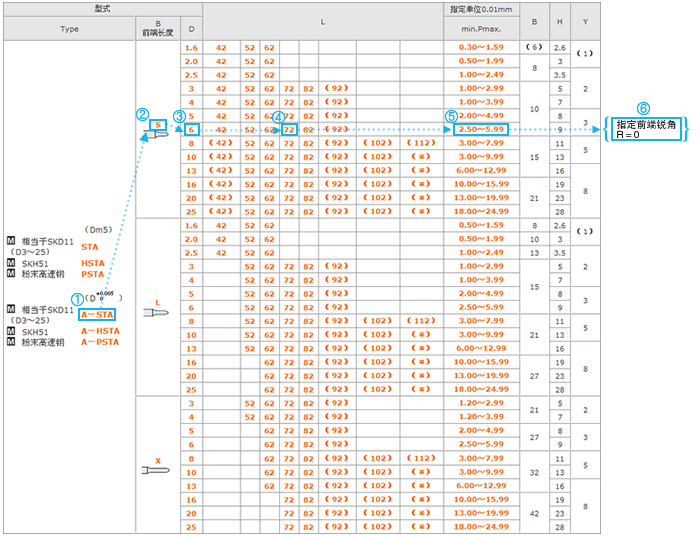

型式的指定顺序 (导正销前端锥型 )



①根据杆径公差、材质选择(Type)。
②选择前端长度(B)(前端长度 X>L>S)
③选择杆径(D)。
④选择全长(L)。
⑤指定刃口尺寸(P)。
⑥此外,刃口导向部的R需为0时,请指定(R=0)。

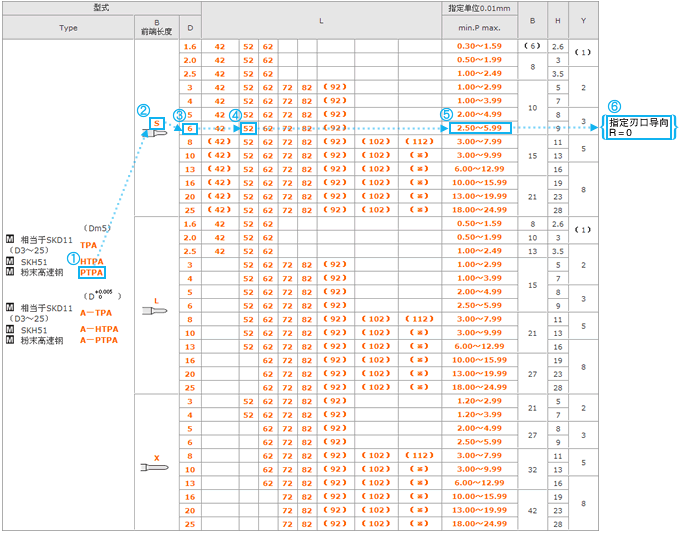

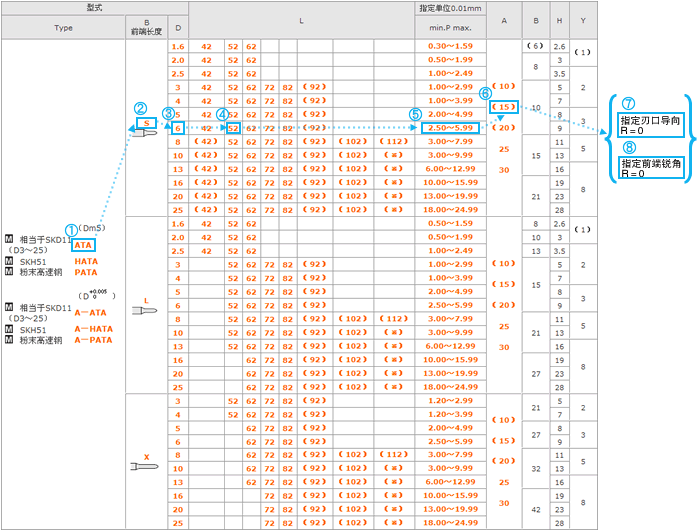

型式的指定顺序 (导正销前端锐角型)



①根据杆径公差、材质选择(Type)。
②选择前端长度(B)(前端长度;X>L>S)
③选择杆径(D)。
④选择全长(L)。
⑤指定刃口尺寸(P)。
⑥指定前端部角度(A)。
⑦刃口导向部的R需为0时,请指定(R=0)。
⑧前端形状需为锐角时,请指定(RT=0)。

型式的指定顺序 (凹模)



①根据材质、形状、外径公差指定Type
②指定外径D
③指定全长L
④指定内径P

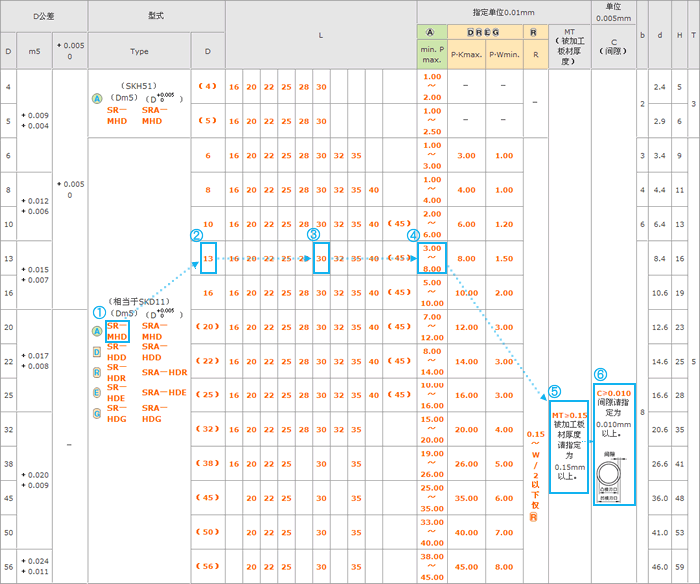

型号的指定顺序 (防废料回跳型凹模)



①根据材质、形状、外径公差指定Type
②指定外径D
③指定全长L
④指定内径P
⑤指定被加工板材厚度
⑥指定间隙
注)
⑤被加工板材厚度MT以及间隙⑥C用作防废料回跳的槽加工数据。请指定刃口尺寸(P、W、R)为凹模精加工尺寸。

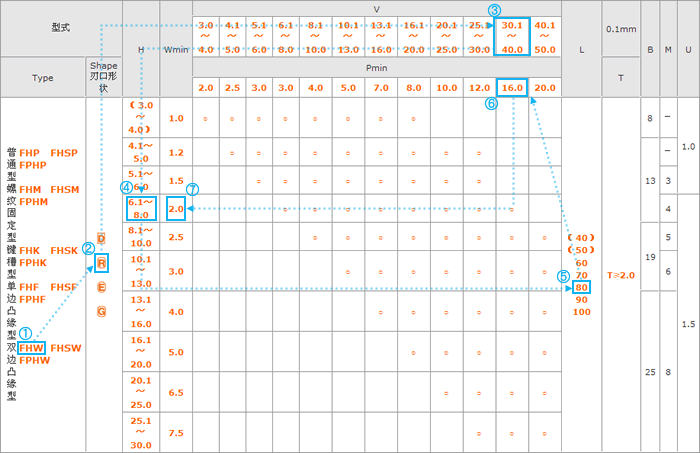

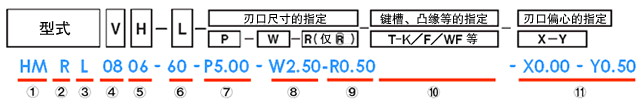

型式的指定顺序 (方形凸模)




■订货符号输入方法
①根据材质指定Type
②指定刃口形状
③指定刃口长度
④指定杆部尺寸(长边侧、V尺寸)
⑤指定杆部尺寸(短边侧、H尺寸)
⑥指定凸模全长(L尺寸)
⑦~⑧指定刃口尺寸(P、W尺寸)
⑨指定刃口尺寸(R尺寸)(仅刃口形状为R时)
⑩指定键槽、凸缘位置等(仅相应产品)
⑪指定刃口偏心位置(仅刃口不在杆中心时)

注1:①~⑤请进行连续(无连字符)指定。
注2:④、⑤的杆部尺寸(V、H尺寸)请用2位数进行指定。

⑨刃口R尺寸的指定


⑪刃口不在杆中心时的指定
(X、Y尺寸)

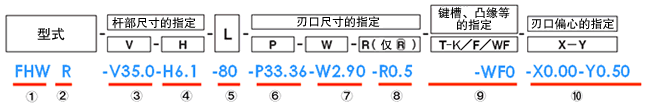

型式的指定顺序 (外形指定型)



■订货符号输入方法
①根据形状、材质指定Type
②指定刃口形状
③指定杆部尺寸(长边侧、V尺寸)
④指定杆部尺寸(短边侧、H尺寸)
⑤指定凸模全长(L尺寸)
⑥~⑦指定刃口尺寸(P、W尺寸)
⑧指定刃口尺寸(R尺寸)(仅刃口形状为R时)
⑨指定键槽、凸缘位置等(仅相应产品)
⑩指定刃口偏心位置(仅刃口不在杆中心时)

注1:①②请进行连续(无连字符)指定。

⑧刃口R尺寸的指定


⑨指定凸缘方向
(双边凸缘型)


⑩刃口不在杆中心时的指定(X、Y尺寸)

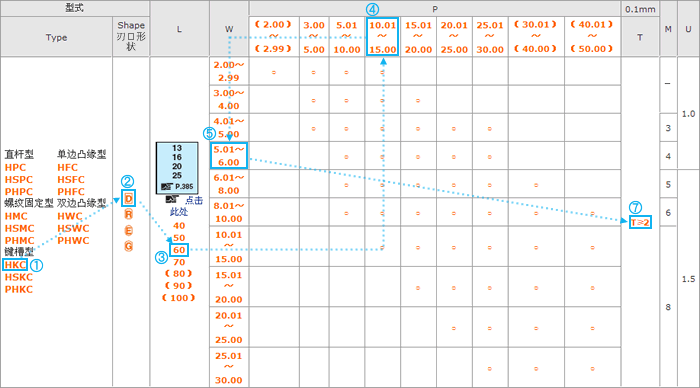

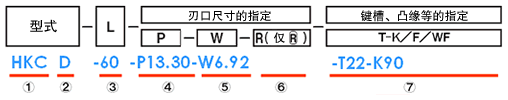

型式的指定顺序 (直杆型凸模)



■订货符号输入方法
①根据形状、材质指定Type
②指定刃口形状
③指定凸模全长(L尺寸)
④~⑤指定刃口尺寸(P、W尺寸)
⑥指定刃口尺寸(R尺寸)(仅刃口形状为R时)
⑦指定键槽、凸缘位置等(仅相应产品)

注1:①②请进行连续(无连字符)指定。

⑦指定键槽方向
(键槽型)

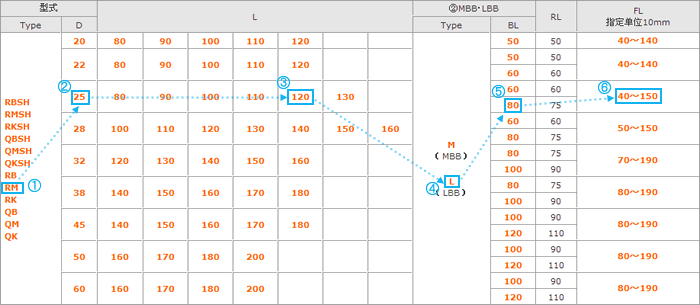

型式的指定顺序 (模架用钢球导柱组件)



■订货符号输入方法
①根据衬套的材质、刚性种类及挡块种类选择Type。
②选择导柱直径。
③选择导柱长度。注:订购中输入型式时,请去掉长度末尾的“0”后进行输入。
④选择导套种类。导套根据固定时的粘接方法分为2个种类。
⑤选择导套长度。注:订购中输入型式时,请去掉长度末尾的“0”后进行输入。
⑥选择弹簧长度。注:订购中输入型式时,请去掉长度末尾的“0”后进行输入。

型式的指定顺序 (模架用滑动导柱组件)



■订货符号输入方法
①根据导套种类选择Type。
②选择导柱直径。
③选择导柱长度。注:订购中输入型式时,请去掉长度末尾的“0”后进行输入。
④※仅选择RD型时,需选择导套种类。导套根据固定时的粘接方法分为2个种类。
⑤选择导套长度。注:订购中输入型式时,请去掉长度末尾的“0”后进行输入。
