卸料螺栓 -概要-

卸料螺栓…

一般说来,卸料螺栓主要用于保持卸料板(或卸料垫板),此外,从凸模刃口导向方面来看,卸料板的构造必须能保证均匀的平行度,所以严格控制卸料螺栓的全长公差是有必要的。另外,从模具维护方面看,卸料板的构造还必须确保维护时无需拆卸模具。MiSUMi拥有丰富品种可用于各类产品,从而满足客户的需求。

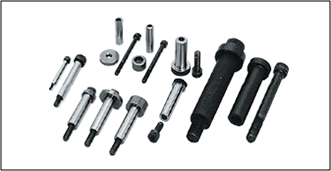

丰富的品种与使用范例


MSB 点击此处
SBTH 点击此处
SBWH 点击此处
CSR 点击此处
CSRH 点击此处
SBRH 点击此处
SBJH 点击此处
SBT 点击此处
SBTC 点击此处
SBTL 点击此处
SBTK 点击此处

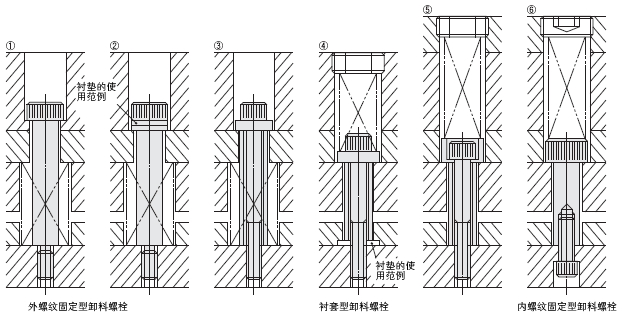

■①②为外螺纹固定型卸料螺栓的使用范例。①为追加工,L尺寸指定单位可为0.1mm。
②为对应于头下重新研磨的衬垫(MSRB 点击此处)使用范例。
■③④ ⑤为衬套型卸料螺栓的产品种类及使用范例。
④⑤为螺旋弹簧内置于上模架的范例。
另外,④⑤可与③以相同方法使用。
④为以重新研磨后高度调整为目标的衬垫使用范例。
■⑥为内螺纹固定型卸料螺栓的使用范例。卸料板易于拆卸。

卸料板顶杆/卸料板吊装轴环的使用范例


■特长
・可使用比普通内螺纹固定型卸料螺栓更大的弹簧。
・卸料板易于拆卸。

⑦SBKP 点击此处
   SBKS 点击此处
⑧SBKT 点击此处
   SBK   点击此处

尺寸指定型标准规格品

衬套型卸料螺栓

不论是哪种类型,全长均可用0.1mm单位进行指定,螺栓长度也可按设计规格选择。
另外,可按一套模具的使用数量为单位订购衬套型卸料螺栓。由于已按照这一个数量单位进行同时研磨,精加工成指定尺寸,因此装配时无需进行高度调整。

*不论是哪种类型,规格范围均按φD进行设定,可在规格范围内进行指定。

内螺纹固定型卸料螺栓

全长可用0.1mm单位进行指定。与衬套型卸料螺栓同样,如以一套模具使用数量为单位的个数进行订购时,可进行同时研磨后交货。
另外,由于内螺纹固定型卸料螺栓在拆下卸料板时无需拆卸模具,因此易于重新研磨、维护等作业。


关于全长公差

全长公差为±0.05,但由于进行同时研磨(40个以内),因此可消除各自的全长偏差。
(偏差最大为0.01mm。)

其他卸料螺栓

如图所示,卸料定位销(CSR 点击此处)
主要用于汽车车体模具。它具有保持卸料垫板的
功能。
