可选型固定块组件 -紧凑型(气动式)・标准型(气动式・手动式)・厚板冲裁型(气动式) 概要-








紧凑型−气动式− 标准型−气动式− 标准型−手动式− 厚板冲裁型−气动式−
行程 ST=8mm ST=10mm
轴径 D=10・13・16・20 D=10・13・16・20・25・32 D=10・13・16・20

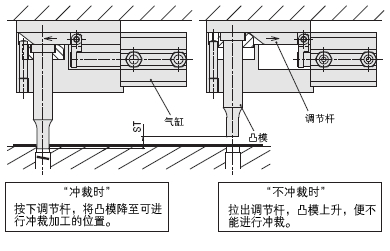

可选型固定块是通过滑动调节杆,改变凸模处于下死点时的高度,对被加工材料进行分类孔加工的装置。

特长

(1)种类丰富
     ●紧凑型:凸模的行程为8mm,比SLS系列减少了约20%的投影面积。
     ●标准型:备有凸模行程为10mm的气动式和手动式可供选择。
     ●厚板冲裁型:可使用厚板冲裁用和斜肩型等高强度凸模。
       上述4种可供选择。
(2)凸模规格
     仅限RC追加工时可使用标准凸模。
     必须进行追加工RC。
     (定位销孔型凸模、厚板冲裁用凸模、刻印凸模无需进行RC追加工)
(3)高耐久性
     主体经渗碳处理,硬度达到55~58HRC,因此不必担心咬合或偏磨损。
(4)高刚性主体的开口部较小,不必担心因变形或垃圾侵入而导致的工作不良。
(5)高维护性
     调节杆带有特殊弹簧与铰链,零件不易散开,便于更换凸模。

注意事项

●可选型固定块是为汽车钢板等冲裁加工开发而成的,不适用于纸、软板等小间隙物品的冲裁加工。
用大于适当的紧固扭矩的力量紧固可选型固定块的安装螺栓,凸模的滑动孔将发生弹性变化,有时会导致凸模动作不良,敬请注意。(推荐紧固扭矩 点击此处)
●SLS系列与SLC系列的垫板厚度不同,因此选择凸模长度时,敬请注意。
●使用的凸模必须要追加工RC(凸缘厚度变更为5)。否则可能引起动作不良。
●请在放入凸模后移动调节杆。否则会因弹簧变形而导致动作不良。
●请使用外径为6mm、内径为4mm的配管用软管。(气动式)
●进行冲压加工时,请勿卸掉空气压力。由此产生的振动会使调节杆移动而导致动作不良。(气动式)

关于调节环的规格变更(2006年4月开始实施)

为提高凸模的便利性及操作性,变更了调节环的规格。
①附加螺纹(圆形用・非圆形用)
②与调节杆从线接触变更为面接触
通过以上改良,可使用带RC加工的凸模。
(所有类型的可选型固定块都适用,但使用以往的无螺纹型调节环时,请使用带SRC加工的凸模。)

关于调节环与凸模的组装

凸模与调节环未固定于正确位置时,可能导致动作不良。组装凸模与调节环时,请按照下述步骤将其固定在正确位置上。
1)将凸模插入调节环,直至凸模的凸缘与调节环完全紧贴。
2)将附件中的2个SW3螺塞作为双螺母,安装到调节环的横向孔(M3螺纹孔)中。

凸模的更换

(1)气动式
●拆下垫板,抬起调节杆即可简单地更换凸模。
●插入凸模后,用附属的螺塞紧固。
[注]变更接头位置时,拆下气缸安装螺栓,按照每90°转动气缸进行变更。但要在确认动作的基础上开始冲裁。

(2)手动式
●拆下垫板,抬起调节杆即可简单地更换凸模。
●插入凸模后,用附属的螺塞紧固。
●拆卸调节杆时,利用装卸槽即可简单拆下。
●由于止动销的作用,调节杆不会从固定块主体脱出。
●该构造通过球头柱塞来锁定调节杆,但如果垂直安装主体,调节杆会因冲裁时的振动而向下移动,导致动作不良。


关于切换传感器

●并联使用2个以上带传感器气缸型固定块组件时,请保持40mm以上的间隔。由于相互间有磁场干扰,开关可能会产生误动作。
●带传感器的可选型固定块是为防止冲床误冲压而开发的,通常与冲床控制器并用。有关详情,请垂询控制器厂家。
●传感器内置接点保护电路。
在下述情况时可能会缩短接点使用寿命,因此请使用接点保护盒。
   ①使用负载为感应负载
   ②负载配线长度为5m以上
   ③负载电压为AC100V

USN(聚氨酯卸料板)用凸模的订货方法

●标准凸模必须使用追加工RC、UC。
●聚氨酯卸料板请使用USN型( 点击此处)。
追加工(UC)不适用于顶料型凸模。
