精密级凸模&凹模一览
精密级凸模一览表
| 杆部形状 | 材质 | 杆径公差 | 标准 | 抛光加工 |
|---|---|---|---|---|
| 精密级 肩型凸模 | ||||
 |
相当于SKD11 | D |
VSPA□ | L－VSPA□ |
| 粉末高速钢 | VPHA□ | L－VPHA□ | ||
| 精密级 带气孔肩型凸模 | ||||
 |
SKH51 | D |
VSJA□ | L－VSJA□ |
| 粉末高速钢 | VPJA□ | L－VPJA□ | ||
| 精密级 硬质合金肩型凸模 | ||||
 |
V30（HIP） | D |
VPA□ | L－VPA□ |
| 超微粒子（HIP） | VXPA□ | L－VXPA□ | ||
| 精密级 硬质合金带气孔肩型凸模 | ||||
 |
V30（HIP） | D |
VJA□ | L－VJA□ |
| 超微粒子（HIP） | VXJA□ | L－VXJA□ | ||
| 精密级 硬质合金肩型小径凸模 | ||||
 |
V30（HIP） | L20～30 D L35～50 D  |
VPA□ | L－VPA□ |
| 超微粒子（HIP） | VXPA□ | L－VXPA□ | ||
| 精密级 键槽型凸模 | ||||
 |
相当于SKD11 | D |
VSKA□ | L－VSKA□ |
| 粉末高速钢 | VPKA□ | L－VPKA□ | ||
| 精密级 键槽气孔型凸模 | ||||
 |
SKH51 | D |
VSKJA□ | L－VSKJA□ |
| 粉末高速钢 | VPKJA□ | L－VPKJA□ | ||
| 精密级 硬质合金键槽型凸模 | ||||
 |
V30（HIP） | D |
VKA□ | L－VKA□ |
| 超微粒子（HIP） | VXKA□ | L－VXKA□ | ||
| 精密级 硬质合金键槽气孔型凸模 | ||||
 |
V30（HIP） | D |
VJKA□ | L－VJKA□ |
| 超微粒子（HIP） | VXJKA□ | L－VXJKA□ | ||
| 精密级 凸缘固定型凸模 | ||||
 |
相当于SKD11 | D |
VSPTAL | L－VSPTAL□ |
| 粉末高速钢 | VPHTAL | L－VPHTAL□ | ||
| 精密级 硬质合金凸缘固定型凸模 | ||||
 |
超微粒子（HIP） | D |
VXPHAL | L－VXPHAL |
| 精密级 硬质合金带气孔凸缘固定型凸模 | ||||
 |
超微粒子（HIP） | D |
VXJHAL | L－VXJHAL |
精密级硬质合金方形凸模一览表
| 杆部形状 | 材质 | 类型 | 标准 |
|---|---|---|---|
| 精密级 硬质合金方形凸模 | |||
 |
V30（HIP） | 普通型 | VZP□BL |
| 螺纹固定型 | VZP□ML | ||
| 键槽型 | VZP□KL | ||
| 单边凸缘型 | VZP□FL | ||
| 双边凸缘型 | VZP□WL | ||
| 精密级 硬质合金带气孔方形凸模 | |||
 |
V30（HIP） | 普通型 | VZJ□BL |
| 键槽型 | VZJ□KL | ||
| 单边凸缘型 | VZJ□FL | ||
| 双边凸缘型 | VZJ□WL | ||
| 精密级 硬质合金直杆型凸模 | |||
 |
V30（HIP） | 普通型 | VZPC□ |
| 螺纹固定型 | VZMC□ | ||
| 键槽型 | VZKC□ | ||
| 单边凸缘型 | VZFC□ | ||
| 双边凸缘型 | VZWC□ | ||
| 精密级 硬质合金带气孔直杆型凸模 | |||
 |
V30（HIP） | 普通型 | VZJC□ |
| 键槽型 | VZJKC□ | ||
| 单边凸缘型 | VZJFC□ | ||
| 双边凸缘型 | VZJWC□ | ||
精密级硬质合金导正销一览表
| 杆部形状 | 材质 | 前端 形状 |
杆 径公差 |
标准 | 抛光加工 |
|---|---|---|---|---|---|
| 精密级 硬质合金导正销 | |||||
 |
V30（HIP） | 锥形 | D |
VTPA□ | L－VTPA□ |
| 超微粒子（HIP） | VXTPA□ | L－VXTPA□ | |||
| 精密级 硬质合金卸料板固定用导正销 | |||||
 |
V30（HIP） | 锥形 | D |
VTPTP | L－VTPTP |
| 超微粒子（HIP） | VXTPTP | L－VXTPTP | |||
| 精密级 硬质合金卸料板固定用直杆型导正销 | |||||
 |
V30（HIP） | 锥形 | － | VTPT | L－VTPT |
| 超微粒子（HIP） | VXTPT | L－VXTPT | |||
精密级锥度凹模一览表
| 凹模种类 | 材质 | 外径公差 | 防废料回跳型 | 防废料堆积型 | |
|---|---|---|---|---|---|
| 非防废料回跳型 | 防废料回跳型 | ||||
| 精密级 全锥度肩型凹模 | |||||
 |
D3～5 SKH51 | D |
VSAHD | ||
| D6・8 相当于SKD11 | |||||
| 粉末高速钢 | VPAHD | ||||
| V40（HIP） | VWAHD | ||||
| 精密级 全锥度直杆型凹模 | |||||
 |
D3～5 SKH51 | D |
VSASD | ||
| D6・8 相当于SKD11 | |||||
| 粉末高速钢 | VPASD | ||||
| V40（HIP） | VWASD | ||||
| 精密级 硬质合金锥度肩型凹模 | |||||
 |
V40（HIP） | D |
VAHD | SR－VAHD | SV－VAHD |
| 超微粒子（HIP） | VXAHD | SR－VXAHD | SV－VXAHD | ||
| 精密级 硬质合金锥度直杆型凹模 | |||||
 |
V40（HIP） | D |
VASD | SR－VASD | SV－VASD |
| 超微粒子（HIP） | VXASD | SR－VXASD | SV－VXASD | ||
■精密级硬质合金凸模
| 精度标准 | ||
|---|---|---|
| 圆度 |  |
D（杆部） a≤0.0015 P（刃口部） P＜1.000 a≤0.0020 P≥1.000 a≤0.0015 |
| 杆部与 刃口的同轴度 |
 |
b≤0.003 |
■精密级硬质合金导正销
| 精度标准 | ||
|---|---|---|
| 圆度 |  |
D（杆部） a≤0.0015 P（刃口部） P＜1.000 a≤0.0020 P≥1.000 a≤0.0015 |
| 杆部与 刃口的同轴度 |
 |
b≤0.003 |
■精密级硬质合金方形凸模
| 精度标准 | ||
|---|---|---|
| 垂直度 |  |
a≤0.003 |
| 平行度 |  |
b≤0.003 |
| 弯曲 |  |
c≤0.003 |
| 刃口部翘曲 |  |
d≤0.003 |
精度保证

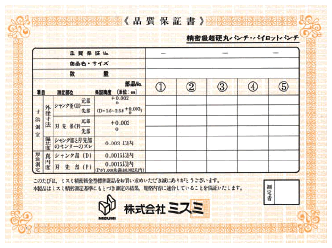

硬质合金凸模不仅在加工时采取精密的工艺，而且在加工后都在恒温室内放置一定的时间再进行参数测量，并提交附有实际测量值的《质量保证书》以确保客户放心地使用。 《质量保证书》
※因品质检查是在日本国内进行的，故《质量保证书》为日语版本。
※只有硬质合金产品才附有《质量保证书》。
非硬质合金产品的精度基准与上述有不同，详情请参照刊载页码的内容。
