方形凹模一览

方形凹模一览表

方形凹模种类 材质 类型 非防废料回跳型 防废料回跳型
圆形 非圆形 圆形 非圆形
方形直杆型
相当于SKD11 普通型 BLD BLD□ SR-BLD SR-BLD□
粉末高速钢 普通型 PBLD PBLD□ SR-PBLD SR-PBLD□
方形单边凸缘型
相当于SKD11 普通型 BLDF BLD□F SR-BLDF SR-BLD□F
粉末高速钢 普通型 PBLDF PBLD□F SR-PBLDF SR-PBLD□F
方形小径直杆型
相当于SKD11 普通型 SBLD SBLD□
粉末高速钢 普通型 SPBLD SPBLD□
方形小径单边凸缘型
相当于SKD11 普通型 SBLDF SBLD□F
粉末高速钢 普通型 SPBLDF SPBLD□F
方形外形指定型
相当于SKD11 普通型 FBLD FBLD□ SR-FBLD SR-FBLD□
粉末高速钢 普通型 FPBLD FPBLD□ SR-FPBLD SR-FPBLD□
方形螺栓固定型
相当于SKD11 普通型 BBD BBD□ SR-BBD SR-BBD□

方形凹模的让位斜角尺寸表示


表示相对于50mm的距离加宽1mm的锥度。

锥度值 1/50
角度(A゜) 1.146°

方形凹模L尺寸和P・W尺寸的扩展宽度(时)

关于防废料回跳方形凹模(详见 点击此处

防废料回跳方形凹模的内表面加工有2条以上的斜槽。
在冲裁工序初期,冲裁废料形成对应于凹模斜槽的小突起部位,再经凸模往下压入,突起部位会被凹模侧面压缩(被减薄),从而可达到防止废料回跳的效果。

●适用范围
1.孔径・・・φ1.0~φ16
2.被加工材料材质・・・适用于拉伸强度1177N/mm2(120kgf/mm2)以下的被加工材料。
3.被加工材料的厚度・・・0.15mm以上均可对应。
4.间隙(C)超过被加工板材厚度(MT)的20%时,将达不到预期效果,因此请在20%以下范围内使用。
  间隙(C)<被加工板材厚度(MT)×20%

由于防废料回跳方形凹模是通过在冲裁废料上形成小突起部位以防止废料回跳的,因此不适合于精密孔冲裁、落料零件等情况。

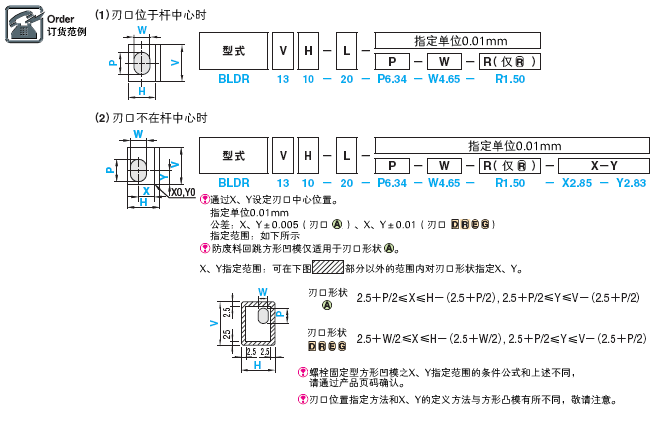

方形凹模的订货方法
■刃口位置可在规定范围内自由设定。
